汽车改装轮毂带轮胎总成结构设计

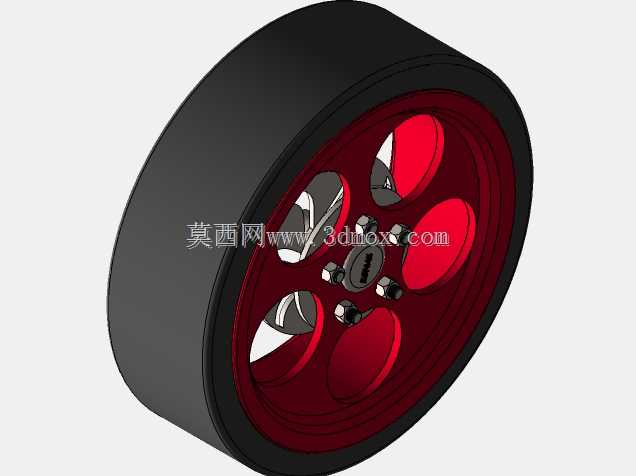

　　这套车轮总成三维结构覆盖乘用车改装场景下的轮辋、橡胶轮胎、五辐轮辐、中心定位座、轮毂螺栓与锁紧螺母全套配合部件，建模时优先还原实车装配的尺寸链逻辑，没有做外观层面的简化失真。轮辋采用深槽式整体结构，外缘翻边尺寸匹配常规低压铸造改装轮毂的成型工艺，胎圈座位置预留标准轮胎安装过盈量，装配时轮胎胎圈可完全卡入轮辋锁止槽，车辆行驶过程中不会出现胎圈滑脱、慢漏气的问题。红色涂装的五辐轮辐做了大镂空减重设计，每根轮辐的曲面过渡处预留足够的拔模斜度，既适配低压铸造的充型流程，也能在辐条根部避开应力集中区域，车辆过弯承受侧向载荷、经过颠簸路面承受冲击载荷时，辐条不会从根部发生断裂失效。轮辐中心的安装法兰面加工有精准的中心定位孔，

　　装车时先通过中心孔与车轴轴头完成同轴定位，再沿圆周均匀布置五颗轮毂螺栓，螺栓孔的分布圆直径严格对应主流乘用车型的轴头安装规格，法兰接触面预留0.1mm左右的平面度公差，锁紧螺母采用锥面贴合结构，拧紧后锥面自动对中，避免高速行驶时车轮出现径向跳动。外侧配套的黑色橡胶轮胎建模还原了真实胎体的厚度与胎面弧度，轮胎与轮辋的配合边界完全贴合，胎侧预留的变形空间可以缓冲路面传来的细碎振动。这套结构既可以用于汽车改装方案的外观效果验证，也能直接导出工程图对接铸造厂做样件开模，设计阶段就已经校核了轮辋的轴向安装宽度，装车后不会与刹车卡钳、悬架摆臂发生运动干涉，轮辐内侧预留的避让空间完全容纳大尺寸多活塞刹车卡钳，满足改装车辆升级制动系统的安装需求。
