CA6140车床带支脚法兰式轴承安装座

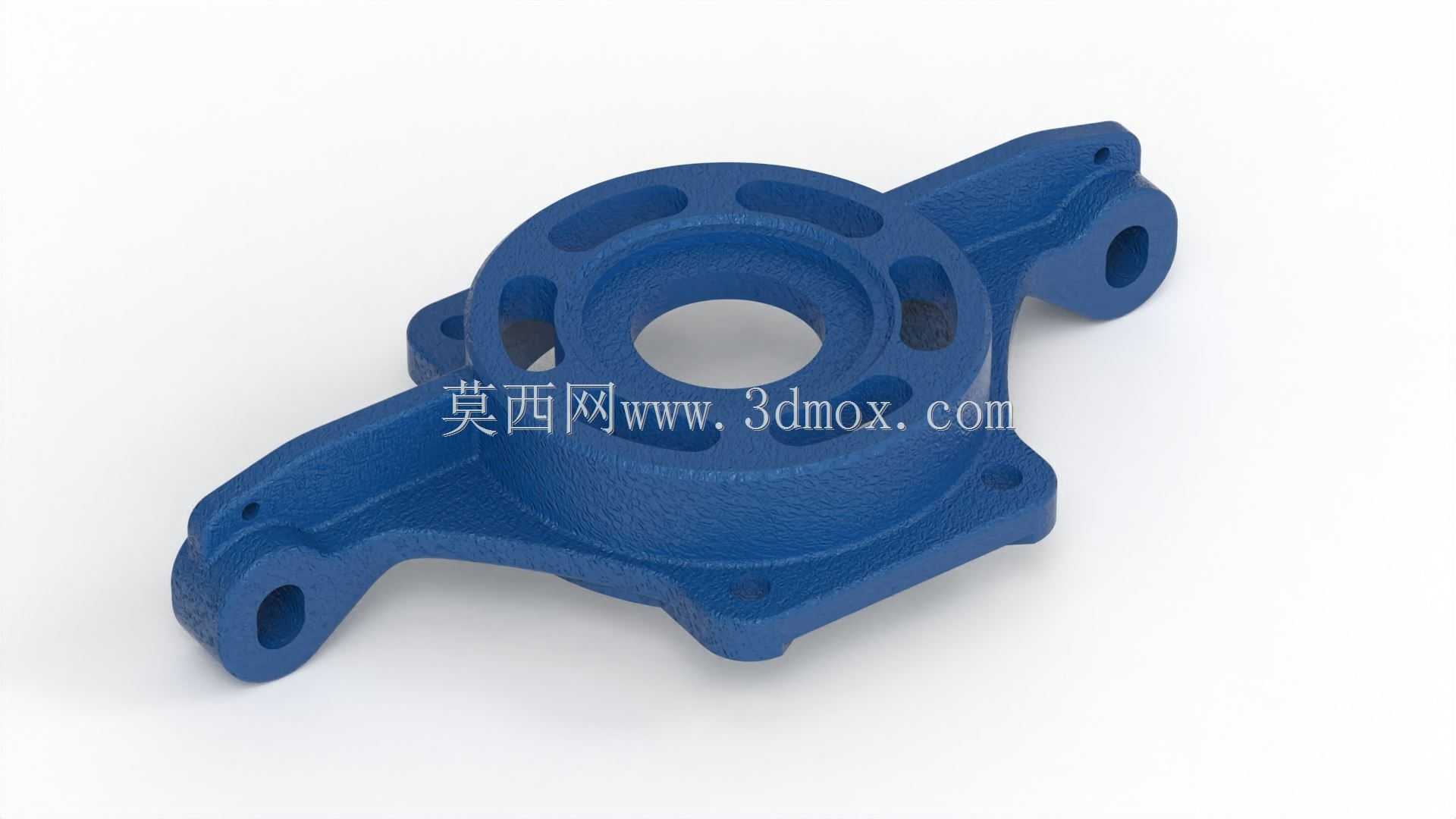

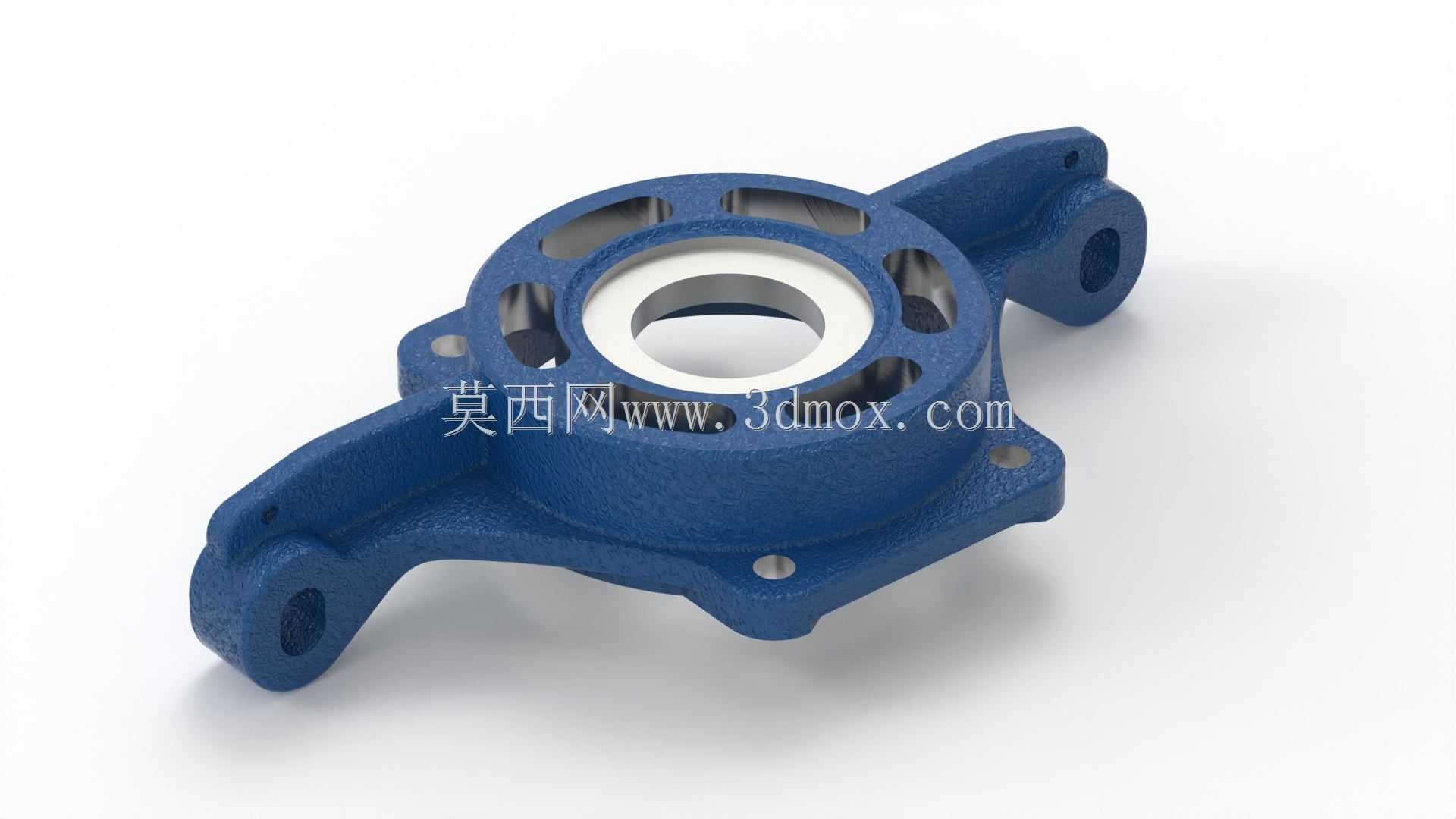

　　该零件为CA6140普通车床主轴箱侧的轴承安装支撑构件，属于机床传动系统的核心定位部件，主要承担轴承外圈的径向定位、轴向限位以及传动载荷向床身基体传递的作用，日常工况下需要承受主轴运转带来的交变径向载荷与少量轴向冲击，因此结构设计上优先保障安装刚性与定位精度。零件主体采用带周向减重孔的法兰盘结构，中心通孔为轴承安装基准孔，孔壁预留精加工余量，铸造毛坯完成后需对安装孔内圆、法兰端面进行磨削加工，保障与轴承外圈的配合公差达到H7级精度，避免轴承运转过程中出现跑圈、偏磨问题。两侧延伸的支脚为一体化铸造成型，支脚端部设置同轴安装通孔，用于与床身侧壁的定位凸台配合锁紧，安装孔的中心距与床身预装的定位销位置完全匹配，

　　装配时无需额外调整即可保证中心孔与主轴轴线的同轴度要求。法兰盘端面均匀分布的小尺寸沉孔为端盖安装位，用于装配轴承密封端盖，防止切削液、金属切屑进入轴承滚道造成磨损，同时可限制轴承外圈的轴向窜动。设计过程中首先根据轴承外圈的配合尺寸确定中心孔的基本参数，再结合床身安装空间的边界限制调整两侧支脚的伸展角度与长度，避免与主轴箱内的滑移齿轮、换挡拨叉机构产生运动干涉，周向开设的减重孔在不降低结构刚性的前提下减少了铸件的材料消耗，同时可作为装配过程中的吊装孔与检修观察位使用。零件的铸造毛坯采用树脂砂铸造工艺，毛坯成型后需经过时效处理消除内应力，再依次进行粗铣、精铣、镗孔、钻孔等机加工工序，所有安装配合面的表面粗糙度需达到Ra1.6以下，

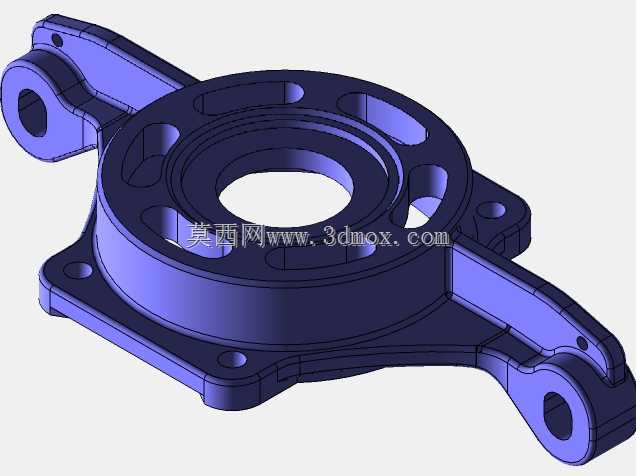

　　非加工面保留铸造喷丸后的原始质感，与实物零件的外观状态一致。该零件的三维建模过程完全还原实际加工的工艺基准，所有配合尺寸均按照车床原厂维修手册的公差要求设定，可直接用于机床维修的零件测绘参考、传动系统的装配仿真验证，也可作为机械类专业机床课程设计的教学案例使用，建模时对铸造圆角、拔模斜度等工艺特征做了完整还原，不存在结构干涉、壁厚突变等不符合实际生产要求的设计问题。
