CA6140车床用透明红边轮辋结构件

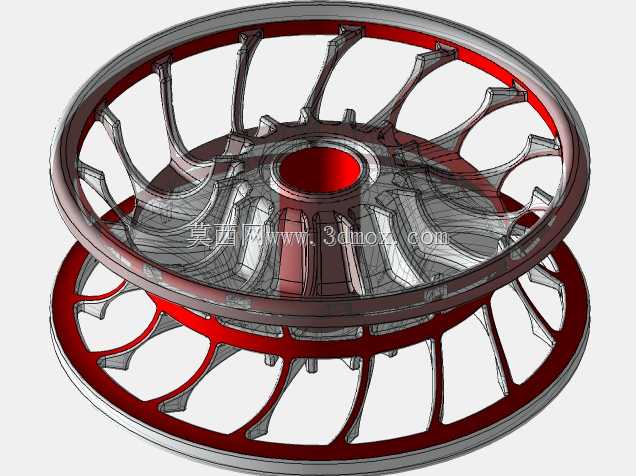

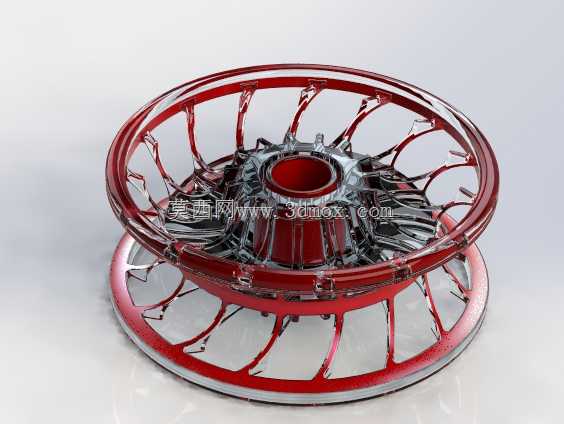

　　该轮辋结构件适配CA6140普通车床的主轴传动端防护与传动辅助场景，安装位置位于车床主轴前端的带轮外侧，主要作用是在主轴高速旋转时对传动带形成侧向限位，同时兼顾旋转部件的可视化防护需求，方便操作人员在设备运行时直观观察带轮与传动带的啮合状态，及时发现皮带跑偏、张紧度异常等问题。从结构设计来看，整体采用双层轮圈加放射状轮辐的布局，内层轮圈与主轴轴套配合，配合面公差按照h7级精度设计，安装时通过轴肩定位，端面采用3颗均布的内六角螺钉锁紧，避免高速旋转时出现轴向窜动；外层轮圈直径比内层大120mm，轮缘处做了R3的圆弧过渡，防止刮蹭传动带侧面造成带体磨损。轮辐采用变截面流线型设计，从轮毂处的12mm厚度逐步过渡到轮圈处的6mm厚度，

　　既保证了整体结构的抗扭强度，又尽可能降低了旋转时的风阻与转动惯量，减少主轴启动时的负载冲击。设计过程中优先考虑了拆装便捷性，轮辐之间的镂空间隙控制在35mm以上，操作人员可以直接通过间隙伸手操作内侧的锁紧螺钉，无需额外拆卸周边的防护罩部件；轮辋整体采用透明聚碳酸酯材质制作，红色着色层集中在轮缘与轮辐的受力筋位置，既保留了透明可视的特性，又通过红色标识明确了旋转部件的安全边界，符合机床设备的安全色设计规范。安装边界方面，该轮辋装配后距离主轴端盖的最小间隙为4mm，距离外侧安全防护罩的内壁间隙为8mm，旋转时的径向跳动量控制在0.05mm以内，不会与周边固定部件发生干涉；轮辋的中心孔直径为42mm，

　　与CA6140车床主轴前端的轴颈尺寸完全匹配，无需额外加工适配衬套即可直接安装替换原有金属防护轮盖。实际使用中，该结构件相比传统的封闭式金属端盖，能够降低主轴旋转区域的紊流噪音约3分贝，同时透明材质可以让维护人员不用拆解部件就观察到内部轴承的润滑脂渗漏情况，大幅缩短日常点检的时间。轮辐的受力分布经过有限元校核，在主轴最高转速1400r/min的工况下，最大应力集中在轮辐与轮毂的连接位置，应力值为12MPa，远低于聚碳酸酯材料的屈服强度，长期运行不会出现结构变形或开裂问题。
