钣金折边对接法兰切割展开折叠结构件

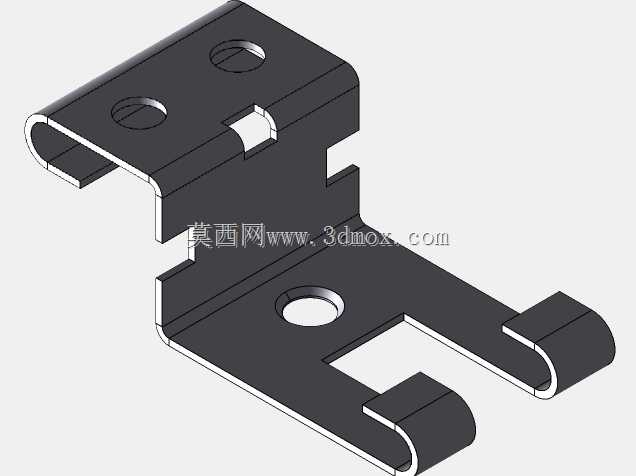

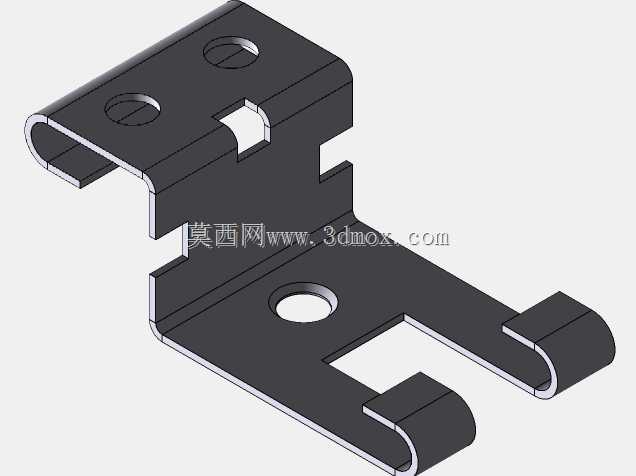

　　这类钣金结构件多应用在工业设备的柜体连接、管线固定、小型组件挂载场景中，日常在机床外围护、自动化设备走线支架、小型机电设备的内部安装支座上都能见到同类型结构的身影，核心作用是实现两个相邻钣金构件的快速对接，同时预留出管线穿过或者紧固件锁付的空间，不需要额外焊接连接耳，靠自身折边结构就能完成定位与初步固定，减少现场装配的焊接工作量。从结构设计逻辑来看，整个零件采用等厚薄板加工，所有折边都做了等半径圆角处理，避免折边位置出现应力集中开裂的问题，对接法兰位置的折边高度刚好匹配常用薄板的连接间隙，不需要额外加装垫片就能保证对接面的贴合度。零件上的开孔分为两类，一类是大直径的过孔，用来穿过管线或者作为大规格螺栓的穿装位，

　　另一类是小直径的定位孔，装配时可以先穿定位销完成两个对接件的位置校准，再锁紧紧固件，能有效降低装配错位的概率。设计时优先考虑了钣金加工的工艺性，所有切割轮廓都没有锐角，切割路径连续，不需要多次换刀或者调整切割参数，折边位置的止裂槽尺寸匹配板材厚度，折边过程中不会出现板材撕裂的问题。展开状态下的板材轮廓排布紧凑，没有多余的工艺余料，能最大化提升板材利用率，降低单件的材料成本。安装边界方面，零件的整体外轮廓尺寸适配常见的20-40mm规格的型材安装面，底部的两个卡勾结构可以直接卡在型材的卡槽内，不需要额外打孔就能完成预固定，后续如果需要永久固定，再通过预留的孔位锁紧紧固件即可，既可以做临时走线支架使用，也可以作为永久固定的连接支座。

　　折边的Hem结构做了双层卷边处理，边缘没有裸露的板材锋口，安装和维护过程中不会划伤操作人员，同时卷边结构也提升了零件边缘的结构强度，受到侧向冲击时不容易出现变形。重新折叠后的结构形位公差控制在常规钣金加工的公差范围内，对接面的平面度满足普通连接场景的要求，不需要后续额外的铣削加工就能直接使用，对于批量生产的设备来说，这类一体成型的钣金件相比焊接组装的连接件，生产效率更高，质量一致性也更好，不需要做焊后打磨、校正等后续工序，能有效缩短整个设备的装配周期。
