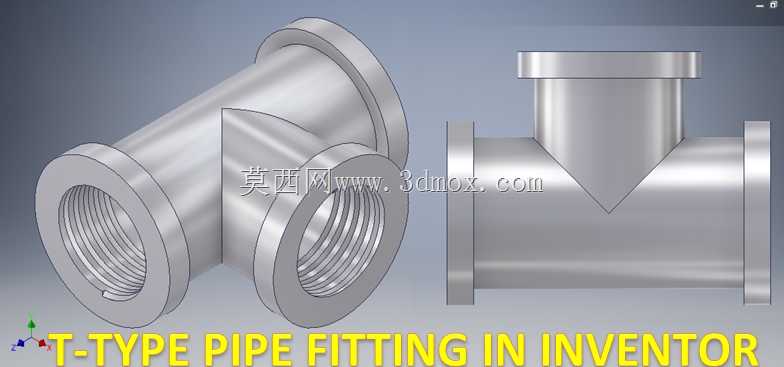

内螺纹法兰连接T型三通管路管件结构

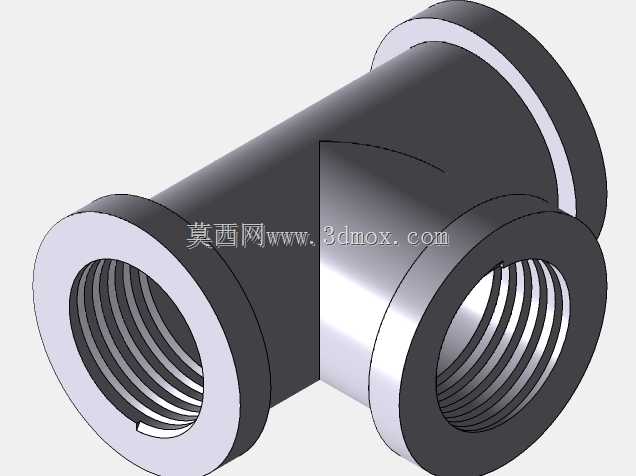

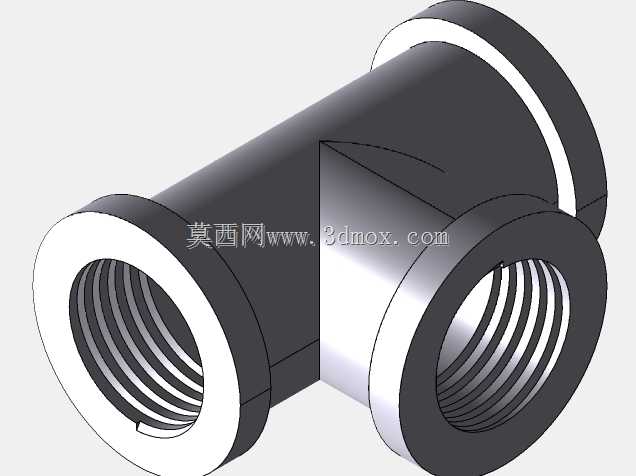

　　这类T型三通管件在流体输送管路系统中承担着介质分流、合流的核心作用，常见于化工流体输送、车间压缩空气管网、民用给排水、液压动力回路等场景，可实现主管路介质向垂直支管的分流，或是将两条支管介质汇入主管路输送，是管路布设中改变介质流向、分配流量的基础连接件。从结构设计来看，该三通采用等径对称结构，三个接口端均设置法兰连接结构，其中两个同轴接口的内壁加工有标准内螺纹，可直接与带外螺纹的管路端头旋合，搭配法兰端面的密封垫片与螺栓紧固结构，既保证螺纹连接的预紧密封效果，又能通过法兰结构承受更高的管路压力，避免大流量输送下接头松脱泄漏。设计过程中优先考虑管路安装的对中性，三个接口的轴线需保证严格的垂直与相交公差，

　　同轴的两个接口端面平行度控制在合理范围内，避免安装后管路出现额外的装配应力，长期运行下产生焊缝或螺纹处的疲劳开裂。法兰端的螺栓孔采用圆周均布设计，适配对应压力等级的标准法兰安装尺寸，安装时无需额外加工转接件，可直接与同规格的管路法兰配对，垂直方向的支管接口同样采用法兰加内螺纹的复合连接形式，可根据现场布设需求接装压力表、支管阀门或是分流支路。外形尺寸上，三通主体的壁厚根据公称通径对应的压力等级计算取值，既保证承压能力满足管路设计压力要求，又避免壁厚过大造成材料浪费与安装空间占用增加，三个接口的法兰外径、螺栓孔中心距均匹配通用管路安装标准，安装边界预留足够的螺栓操作空间，无需在管路布设时额外为螺栓拆装预留过大的操作间隙。

　　主体流道采用圆弧过渡结构，在介质分流的交汇处避免直角结构造成的流阻激增，减少介质输送过程中的压力损失，同时降低介质中固体颗粒在拐角处的沉积概率，减少管路堵塞的维护频次。内螺纹的加工精度匹配通用管螺纹标准，旋合长度满足密封要求，无需额外加装过多密封填料即可实现低压工况下的密封效果，法兰端面加工有密封水线，可配合橡胶垫片、金属缠绕垫片等不同密封件，适配常温水、压缩空气、低压油品等多种介质的输送需求。
