SPINOGY X30配套SK30 ER25精密刀架结构

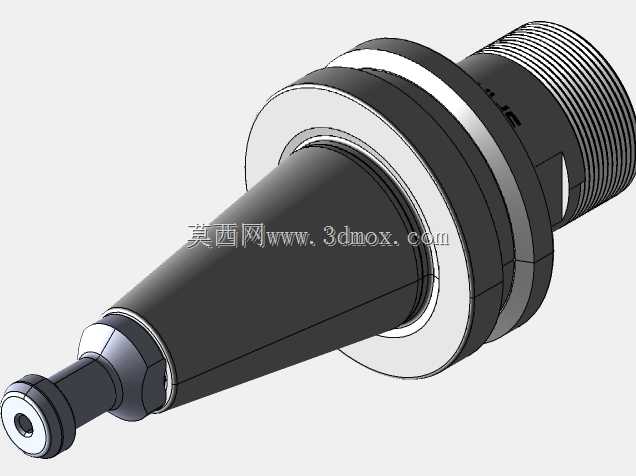

　　这款适配SPINOGY X30电主轴的SK30 ER25刀架，是高速铣削加工场景中承担刀具装夹定位的核心功能部件，在模具精加工、有色金属高速切削、小型精密零件铣钻加工工况中应用广泛。从结构设计逻辑来看，整体采用锥面配合的SK接口作为主轴连接基准，锥度公差严格控制在微米级，保证与主轴端面贴合后无径向窜动，高速旋转时的动平衡表现更稳定，适配最高转速区间覆盖常规精密加工的常用转速范围，避免因连接间隙带来的振刀问题。刀架下部的ER25夹头安装位，采用标准ER弹性夹头适配结构，可夹持直径范围内的各类直柄铣刀、钻头、铰刀等切削刀具，锁紧螺母的外圆做了动平衡去重处理，减少高速旋转时的风阻与不平衡量。外形结构上，

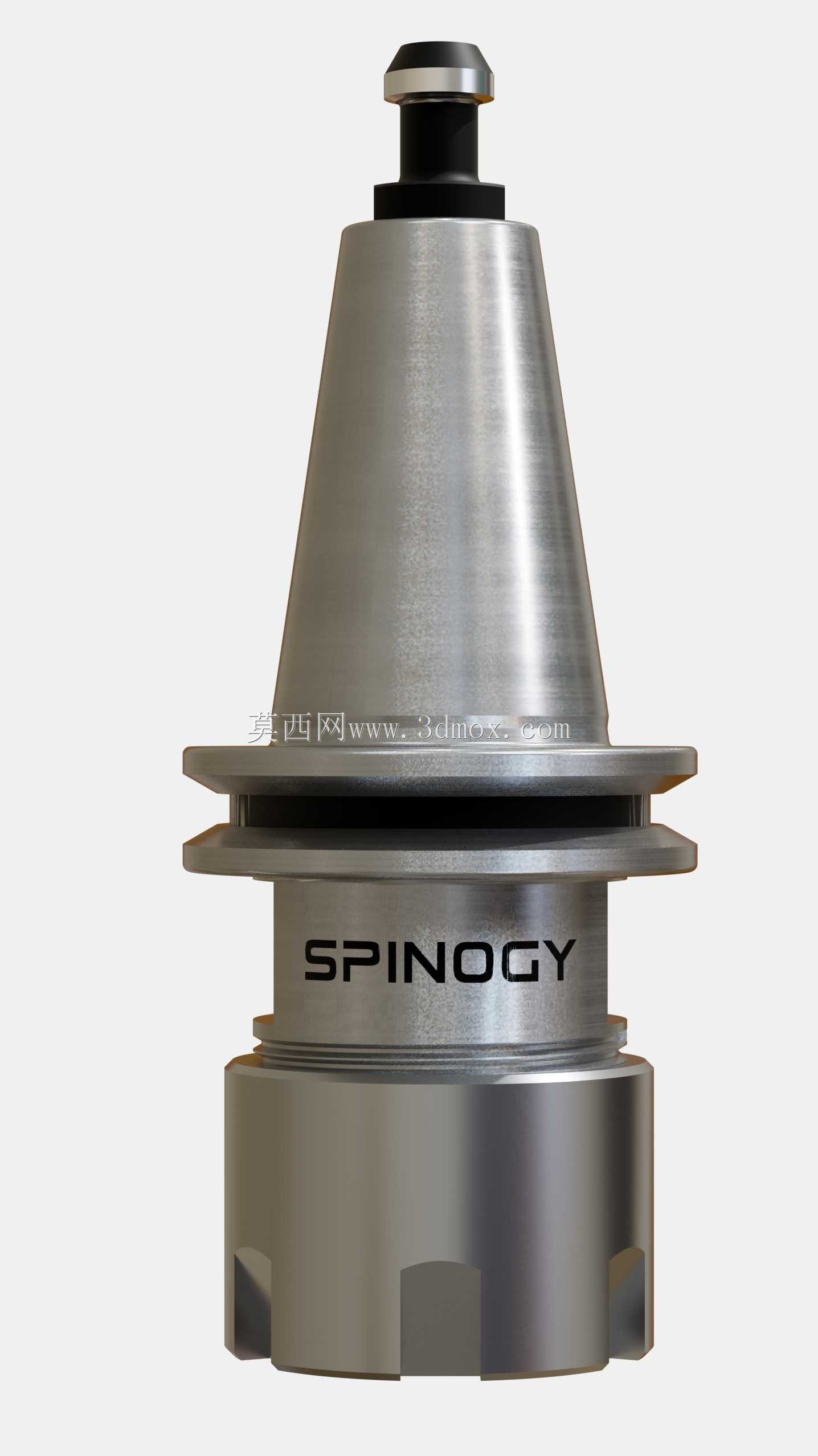

　　上部的拉钉连接位采用标准SK30拉钉适配尺寸，可配合主轴内部的拉爪机构实现自动换刀动作，中部的法兰盘位置设置了精准的定位端面，与主轴端面完全贴合后形成轴向定位基准，保证刀具装夹后的悬伸长度一致性，批量加工时不需要反复对刀。下部的夹头腔体做了壁厚均匀化设计，既保证锁紧时的夹持刚度，又避免壁厚不均带来的应力集中，长期反复锁紧松开也不会出现腔体变形问题。安装边界方面，整体最大外径控制在适配X30主轴的法兰尺寸范围内，不会与主轴外围的防尘罩、冷却管路产生干涉，轴向总长度经过优化，在保证足够夹持力的前提下尽量缩短刀具悬伸，提升加工时的刀具系统刚性。实际使用中，这款刀架的锥面经过精密磨削处理，表面粗糙度达到镜面级，

　　与主轴锥孔配合时的接触面积超过90%，可有效传递主轴扭矩，避免重切削时出现打滑现象。侧面的品牌标识区域采用激光蚀刻工艺，不会因切削液冲刷、日常擦拭出现标识磨损，日常维护时可快速识别接口规格。刀架的外圆锥面还做了耐磨涂层处理，频繁换刀带来的反复插拔也不会出现锥面拉毛、磨损的问题，延长配件使用寿命。在结构细节上，拉钉安装孔的深度与螺纹精度严格匹配标准SK30拉钉尺寸，安装后拉钉的突出长度符合自动换刀机械手的抓取尺寸要求，不会出现换刀时卡滞、掉刀的问题。ER螺母的锁紧位采用对称卡槽设计，可使用标准ER扳手进行锁紧操作，不需要定制专用工具，车间日常维护更换更加便捷。
