桌面数控设备配套集成供电箱体

项目分类:配电柜 发布时间:2023-09-20 ID:712054
  • 桌面数控设备配套集成供电箱体
  • 桌面数控设备配套集成供电箱体
  • 桌面数控设备配套集成供电箱体

  这套箱体结构面向小型数控加工装置的集中供电需求展开,常见于桌面级CNC改装、实验台电控改造以及业余加工工位的电气整合场景。现场布线时,多轴驱动、控制板卡、冷却附件和指示灯往往需要多路直流输出,如果电源分散放置,台面会被适配器和线束占满,检修时也容易误碰高压接头。采用一体式箱体后,所有供电模块被约束在同一金属壳体内,强弱电走线能够沿箱体侧壁分区布置,既减少线束交叉,也让设备外侧只保留必要的输入插座、输出接头和开关操作件。

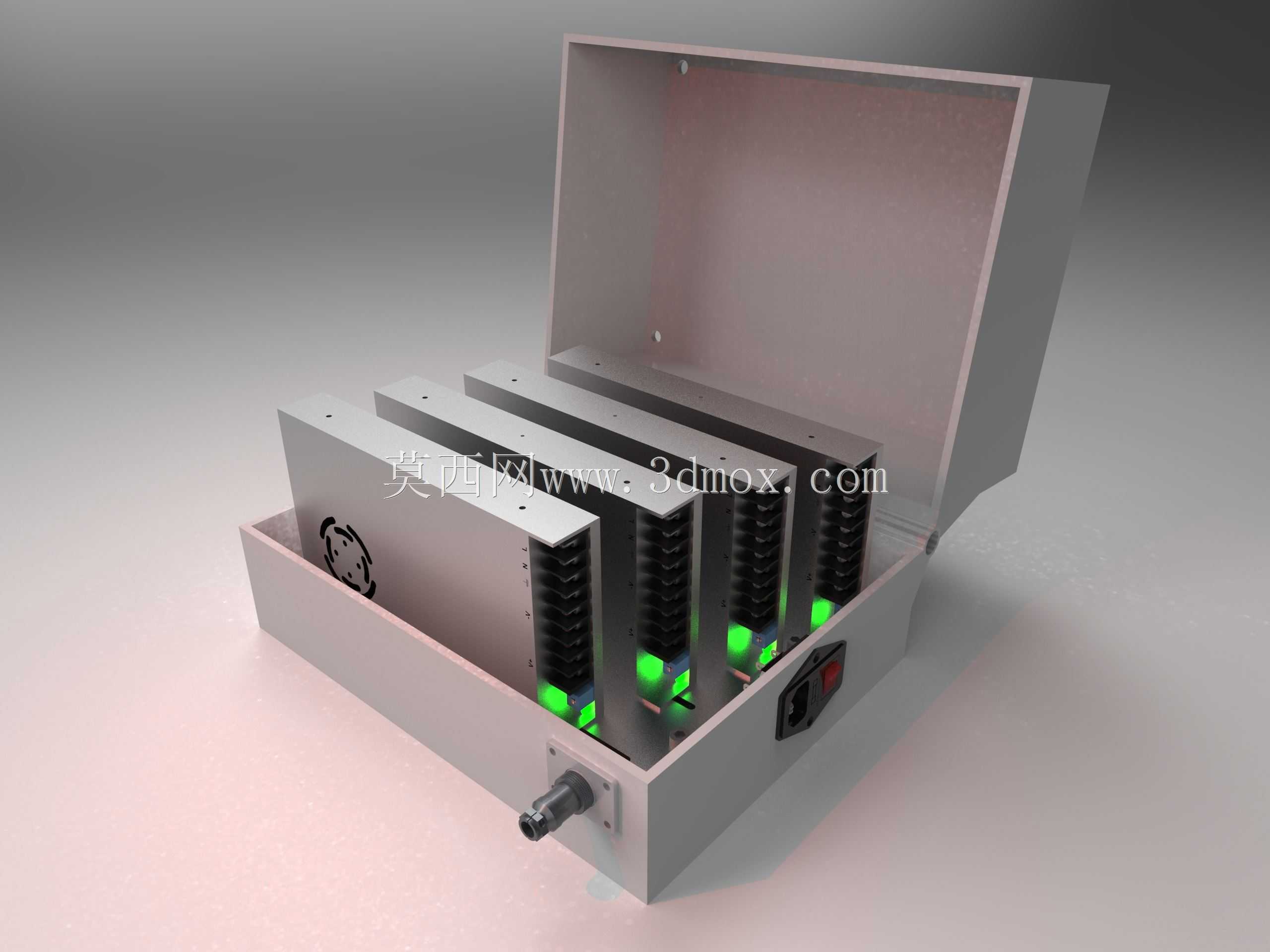

  从结构组成看,下部箱体承担承载和防护作用,上盖采用可翻开形式,便于内部模块初次安装和后期维护。箱内沿长度方向布置多组立式电源单元,单元之间保留自然通风间隙,底部对应位置设置绿色状态指示区域,操作者在设备运行前可以直接判断各路输出是否正常。箱体侧面集成电源输入接口、船型开关和保险类安装位,输入侧集中在一端,输出线缆可从另一侧防水接头或固定孔引出,避免动力线与信号线在同一位置反复弯折。前面板预留风扇安装孔,风扇通过紧固件贴装在板件内侧,配合内部模块的散热风道,可将满载时积聚的热量及时排出;对于长期运行的步进驱动负载,这种主动散热比完全封闭壳体更能降低电源内部电容和功率器件的温升。

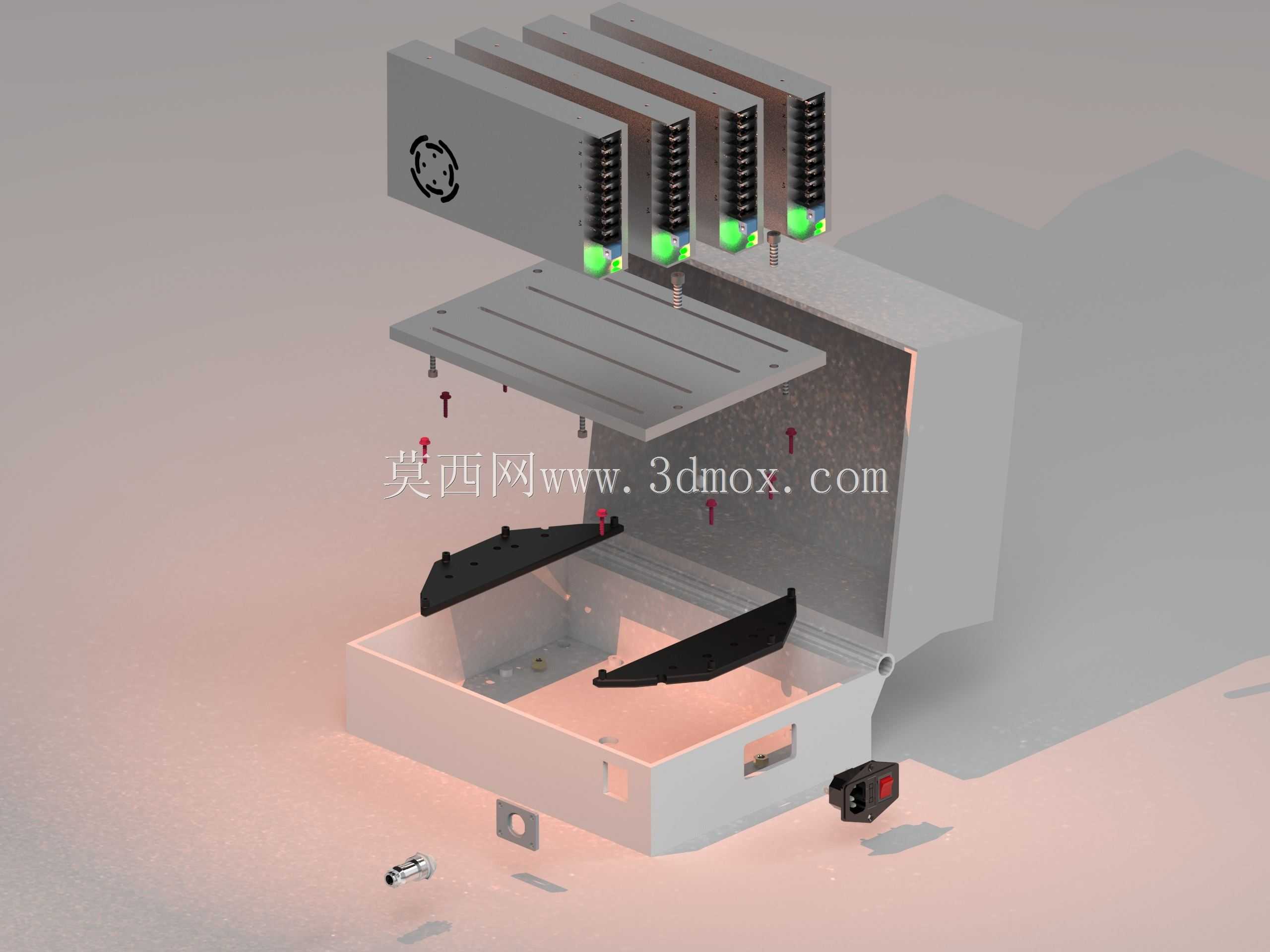

  设计思路上,箱体没有采用复杂折弯曲面,而是以规则平板折弯和螺钉连接为基础,侧板、底板和上盖之间通过折边、安装孔和紧固件形成稳定框架。这样处理的好处是加工门槛低,板材下料后可通过常规钣金折弯、钻孔和攻丝完成,单件试制或小批量改造都容易实现。内部电源模块并非焊接固定在箱体上,而是依靠安装板、压条或螺钉孔位进行限位,模块更换时不必拆解整个壳体。上盖闭合后能够遮挡带电部位,打开后又能露出完整接线空间,在防护性和可维护性之间取得平衡。

  外形与安装边界需要结合桌面设备整体布局校核。箱体呈长方形浅盒结构,宽度方向要容纳多路电源并排,深度方向需给接线端子、线缆弯曲半径和风扇厚度留出空间,高度则由立式电源模块、上盖翻转间隙以及底部减振垫共同决定。若安装在机床台架下方,应保证箱体两侧不贴死墙板,尤其是风扇侧和出线侧要预留维护与通风距离;若固定在设备背部立柱上,则需在底板增加加强安装耳,避免满载模块重量集中在薄板中央。上盖开启角度不能与周围机架、拖链或护罩干涉,闭合后锁付位置应避开内部高耸元件。

  在电气安全方面,金属箱体本身可作为接地连续体,输入插座、开关和壳体之间应保持可靠接地连接,防止漏电时外壳带电。内部强弱电区域可通过简单隔板或走线槽区分,高压输入线靠近开关和入口端,低压输出线沿另一侧走向设备执行部件。风扇开孔处需考虑手指触碰风险,实际制作时可增加防护网或在结构允许时改用内侧抽风形式。箱体边角采用平直过渡,既减少钣金加工误差,也避免在狭小设备空间内划伤线缆。

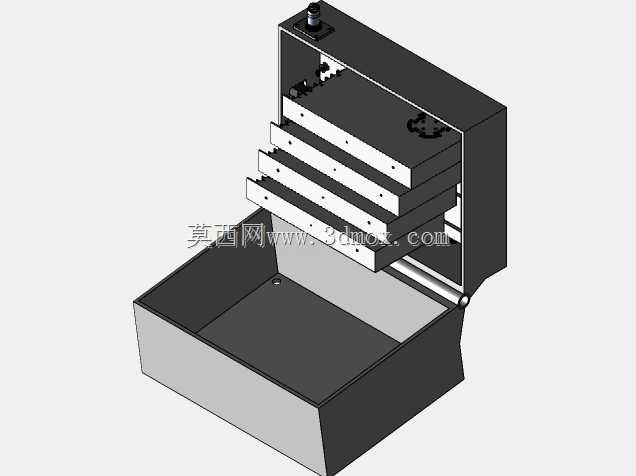

  对于三维结构设计人员,建模时应重点表达钣金件厚度、折弯边线、安装孔阵列、模块占位包络和上盖旋转关系。电源模块不必只按外观实体处理,而应保留真实接线端、散热片高度和指示灯位置,这样在干涉检查时能够发现线束余量不足、盖体压线或风扇与元件重叠等问题。输出接头位于箱体前下角,建模时要连同锁紧螺母、线缆直径和最小弯曲半径一起校核;若后续需要增加急停、电压表或多路保险丝,也可在前面板剩余区域扩展开孔。整体结构强调实用、可加工和便于检修,适合作为小型数控设备供电集成环节的参考方案。
