工业防护投光灯带支架结构设计

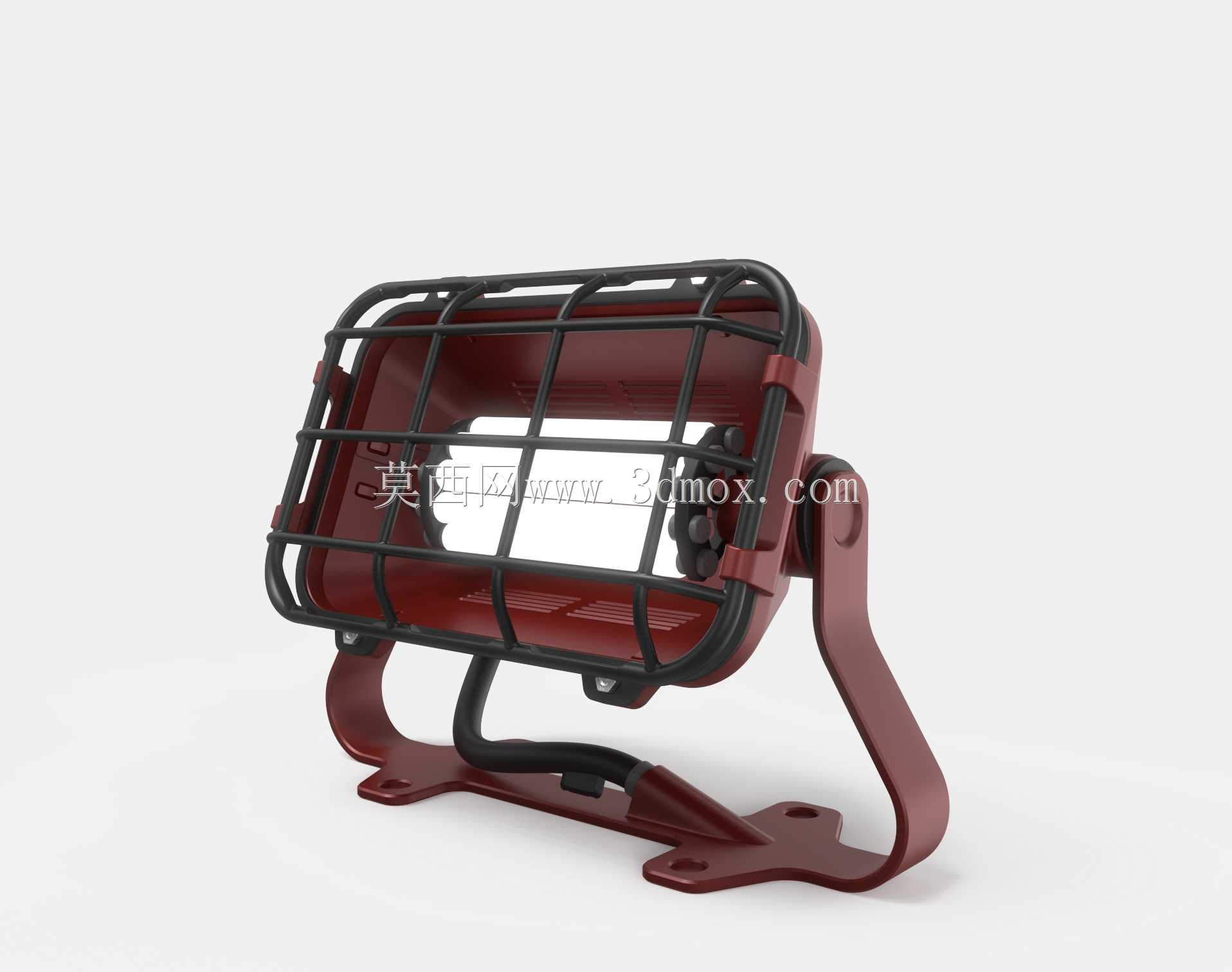

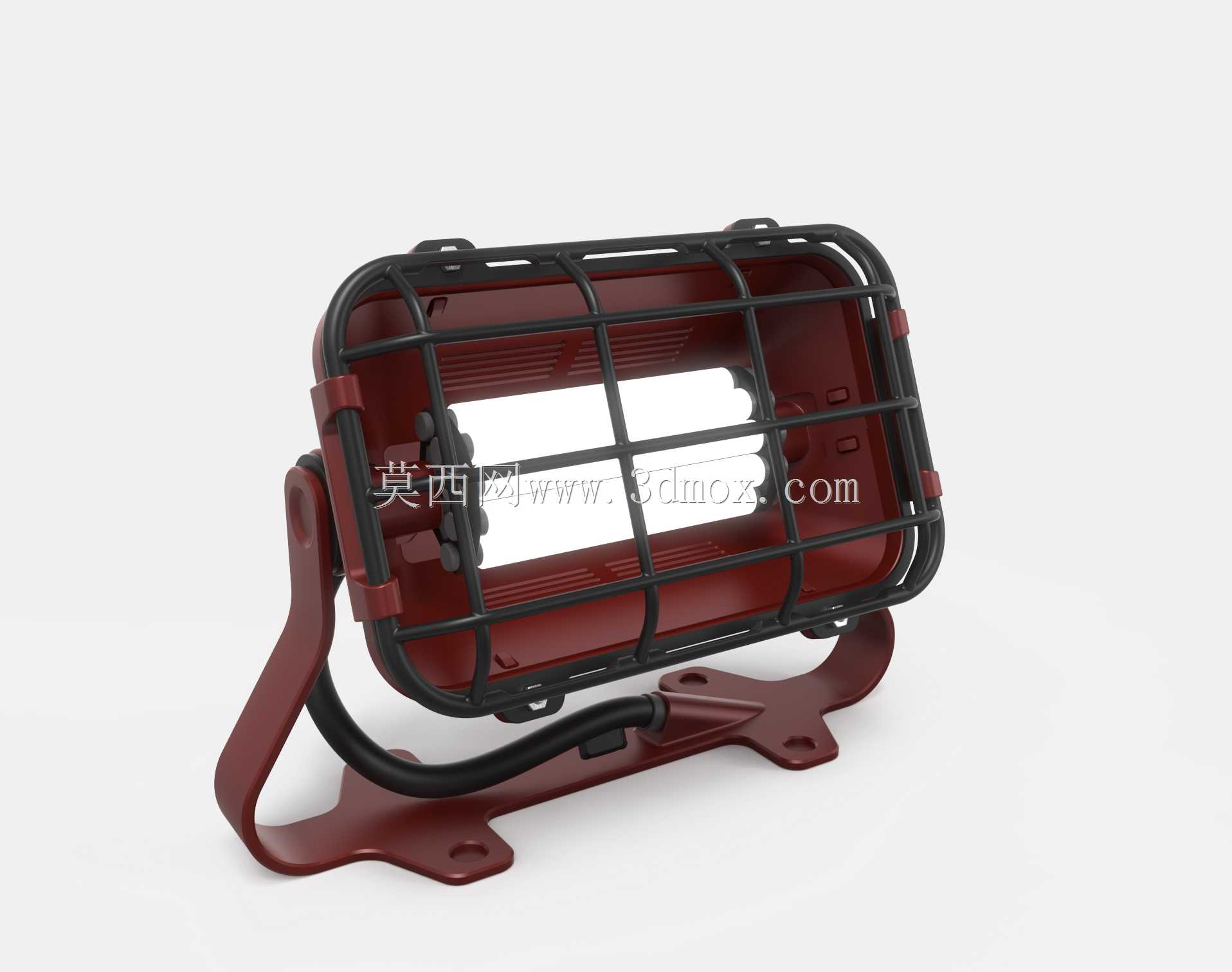

　　这款带防护格栅的可调角度投光灯结构，在工业现场的临时检修、户外作业面补光、设备周边固定照明场景里适配性很强。做结构拆解的时候最先要敲定的是安装边界：底部一体冲压的弯折支架预留了两个长圆形安装孔，孔位沿支架长度方向留了调节余量，现场固定时不用苛求预埋螺栓的孔距完全对齐，哪怕基座焊接或者混凝土浇筑时孔位偏了几毫米，也能顺着长孔滑移锁紧，适配槽钢、平台护栏、设备侧壁这些不同安装基面。

　　灯体和支架之间的铰接转轴是整个结构的活动核心，两侧转轴同轴度在建模时必须约束到位，转动阻尼靠铰接面的预紧摩擦力维持，调整照射角度时不用额外加装锁止销，扳动到需要的俯仰角度后靠接触面摩擦力就能固定，角度覆盖范围从接近垂直向下照地面，到仰起接近水平照射远处作业面都能覆盖，现场运维人员不用登高反复拧紧固件，单手就能调整照射方向。

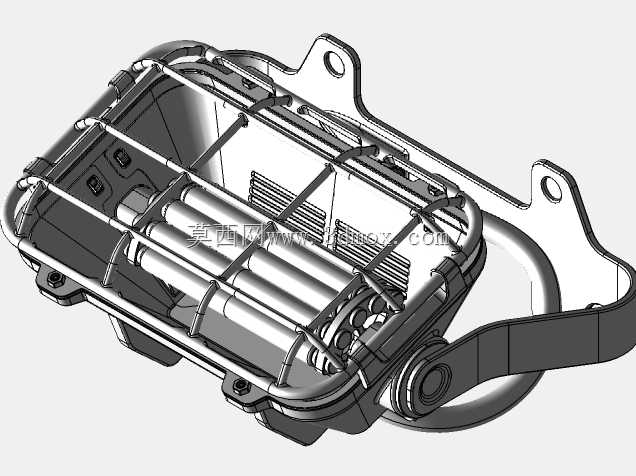

　　外层的黑色防护格栅不是装饰件，是实打实的抗冲击结构：格栅用圆钢弯折焊接成笼型，完全罩住发光面的透光板，车间里搬运工件磕碰、高空坠物小零件砸到灯面的时候，冲击力先被格栅承接分散，不会直接击碎透光面板，格栅和灯体外壳之间用卡扣加侧边紧固点连接，后期更换透光件或者清理内部积灰时，不用把整个灯从安装基座拆下来，解开侧边固定点就能掀开格栅维护。

　　灯壳主体采用压铸壳体的造型思路，壳体边缘做了翻边加强，既提升整体刚性，也能在淋水场景引导水流顺着壳体边缘流下，不会顺着接缝渗入内部。壳体背部预留的散热筋顺着空气流动方向排布，灯点亮后产生的热量顺着筋条快速散出，避免密闭腔体内温度过高加速光源老化。

　　建模过程里要注意几个配合细节：格栅的每根横纵筋条间距要控制好，既不能过密遮挡有效出光面积，也不能过疏导致大尺寸杂物直接穿过格栅碰到透光面，间距控制在手指无法直接伸入触碰发光面的尺寸，同时保证光线出射时格栅形成的阴影不会在作业面产生明显暗条。底部安装支架的折弯圆角不能过小，否则冲压成型时弯折位置会出现应力集中，长期受震动容易断裂，圆角半径取板材厚度的1.5到2倍，兼顾成型工艺性和结构强度。铰接位置的转轴两端做了限位凸台，防止支架和灯体之间沿轴向窜动，哪怕设备长期受现场锻压、机床运行的震动，转轴也不会从侧边滑出。

　　整个结构没有复杂的异形曲面，所有钣金件都适配常规激光切割、折弯、焊接工艺，压铸件也只需要简单的开模就能量产，现场替换配件时通用化程度高，不用专门定制特殊连接件，在车间临时照明、工地户外补光、仓储货架通道照明这类场景下，抗磕碰、易调整、好维护的特性完全贴合实际使用需求。
