UPVC直通式管道承插连接套筒

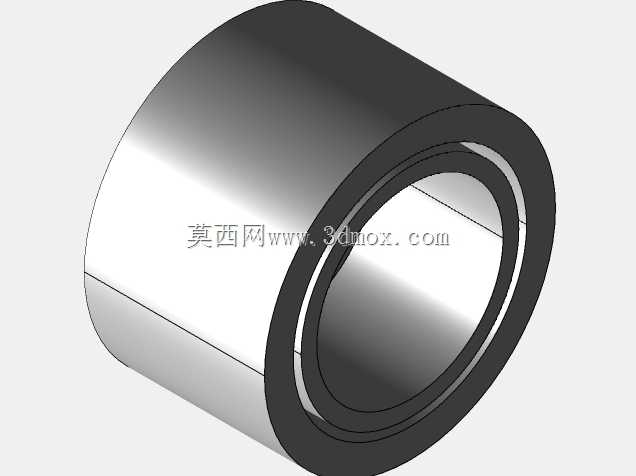

　　这款硬质聚氯乙烯直通套筒主要用于公称压力PN16等级的工业给排水、化工流体输送管路中，承担两段同管径UPVC管道的同轴对接任务，在水处理车间、酸碱介质输送管线、民用建筑给排水立管以及市政配套管网里都十分常见。建模时先以回转特征构建整体筒状基体，两端预留等深度的承插空腔，内壁加工出适配管道外径的配合台阶，中部保留实心环形隔挡，避免两根对接管道插入过量出现轴向顶死，也能让粘接剂在承插间隙内均匀分布。外圆面做光滑圆柱处理，没有额外凸起结构，在狭窄管井、贴墙排布的管线场景里不会和周边支架、墙体产生干涉，安装时仅需在管道外壁和套筒承插内壁均匀涂抹专用PVC粘接剂，对齐后平稳插入到底，静置固化后即可形成密封的刚性连接节点。

　　从安装边界来看，套筒整体外径大于配套管道外径，选型排布管线支吊架时，要在对接位置预留足够的径向操作空间，两端承插深度对应管道插入长度，预制管线分段时要把套筒的轴向占用尺寸计入管线总长，避免现场装配时出现管道长度余量不足的问题。PN16的压力等级意味着该连接件可以承受1.6MPa的工作内压，适配常规工业供水、弱酸碱腐蚀介质的输送需求，聚氯乙烯材质本身自重远低于同规格金属管件，现场搬运、对位安装不需要重型起重设备，单人即可完成小口径规格的装配作业。

　　结构设计上没有多余的活动部件，属于静密封类管路连接件，不存在长期运行后的密封磨损、松动泄漏风险，内壁的同轴度公差在建模时严格控制，保证两段对接管道轴线重合，避免管路错位产生额外的流体局部阻力。筒壁厚度经过承压校核，既不会因为壁厚过薄在内压作用下出现鼓胀变形，也不会因为壁厚过大造成材料浪费、装配时承插间隙过小无法顺利插入管道。和法兰连接形式相比，这种粘接直通套筒不需要额外配置螺栓、密封垫片，零件数量少，装配工序简单，在大批量铺设的同材质管线中能够大幅缩短施工周期。建模过程中对两端承插口的倒角做了细化处理，入口处的小角度导向锥面可以让管道在插入时自动对中，即使现场施工存在轻微的轴向对位偏差，也能顺着导向斜面滑入承插腔，降低装配难度。
