叉形定位夹持块实体造型

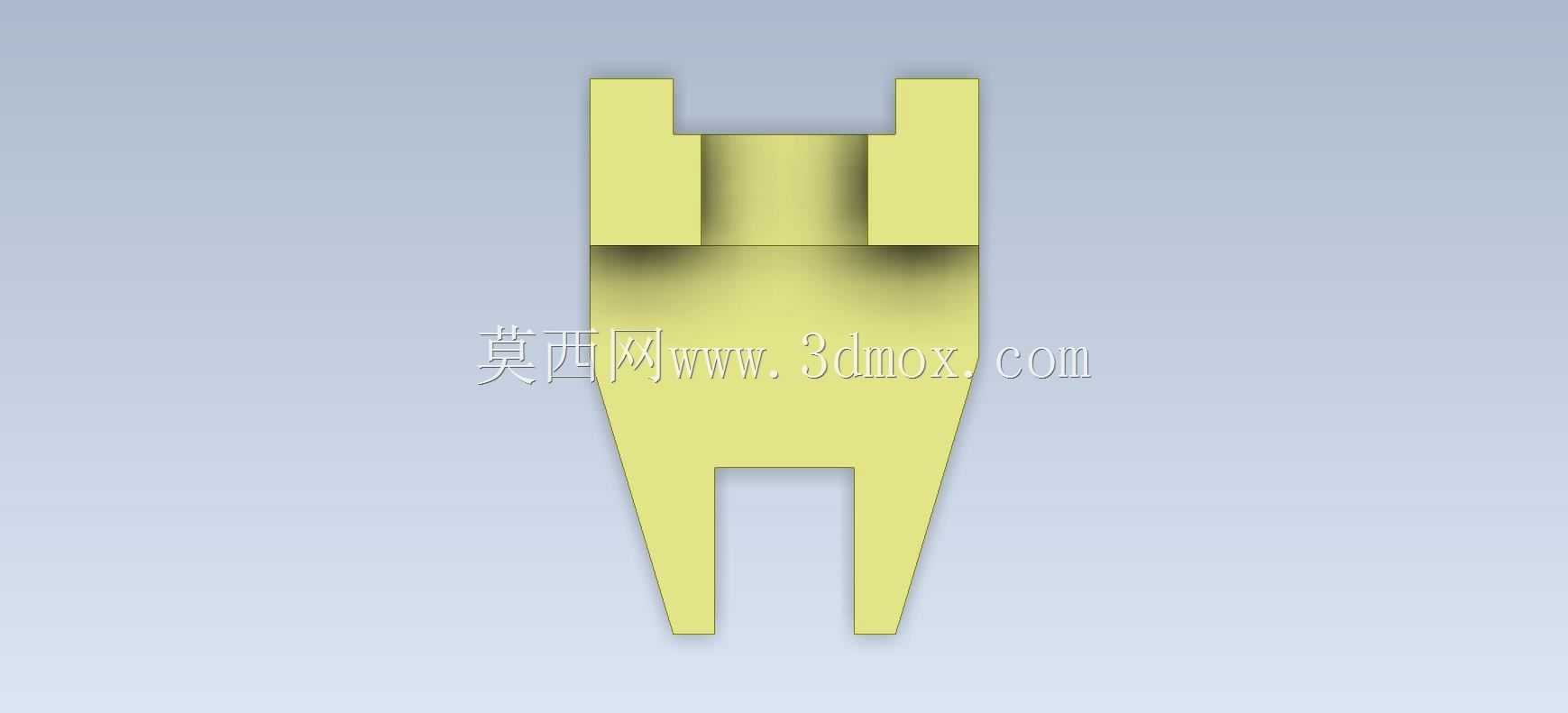

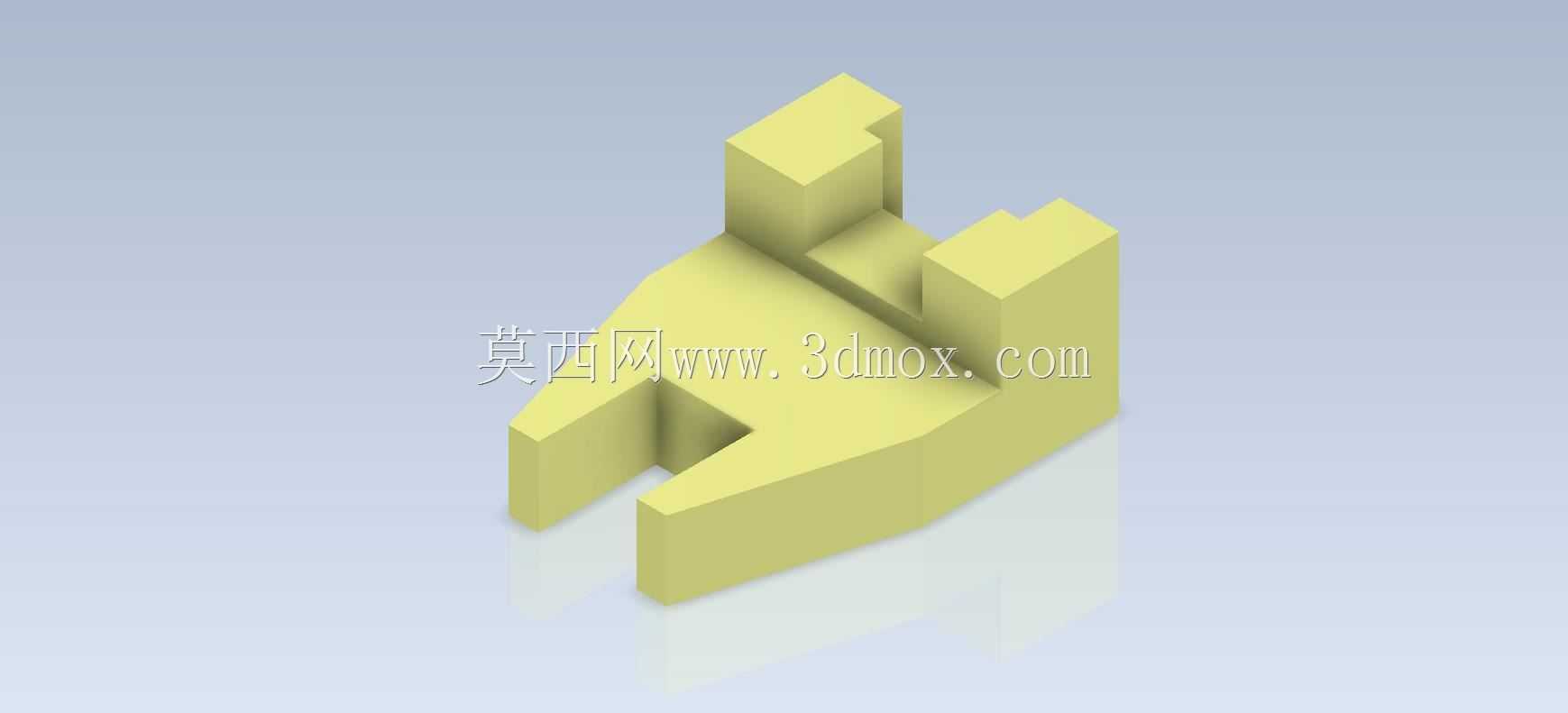

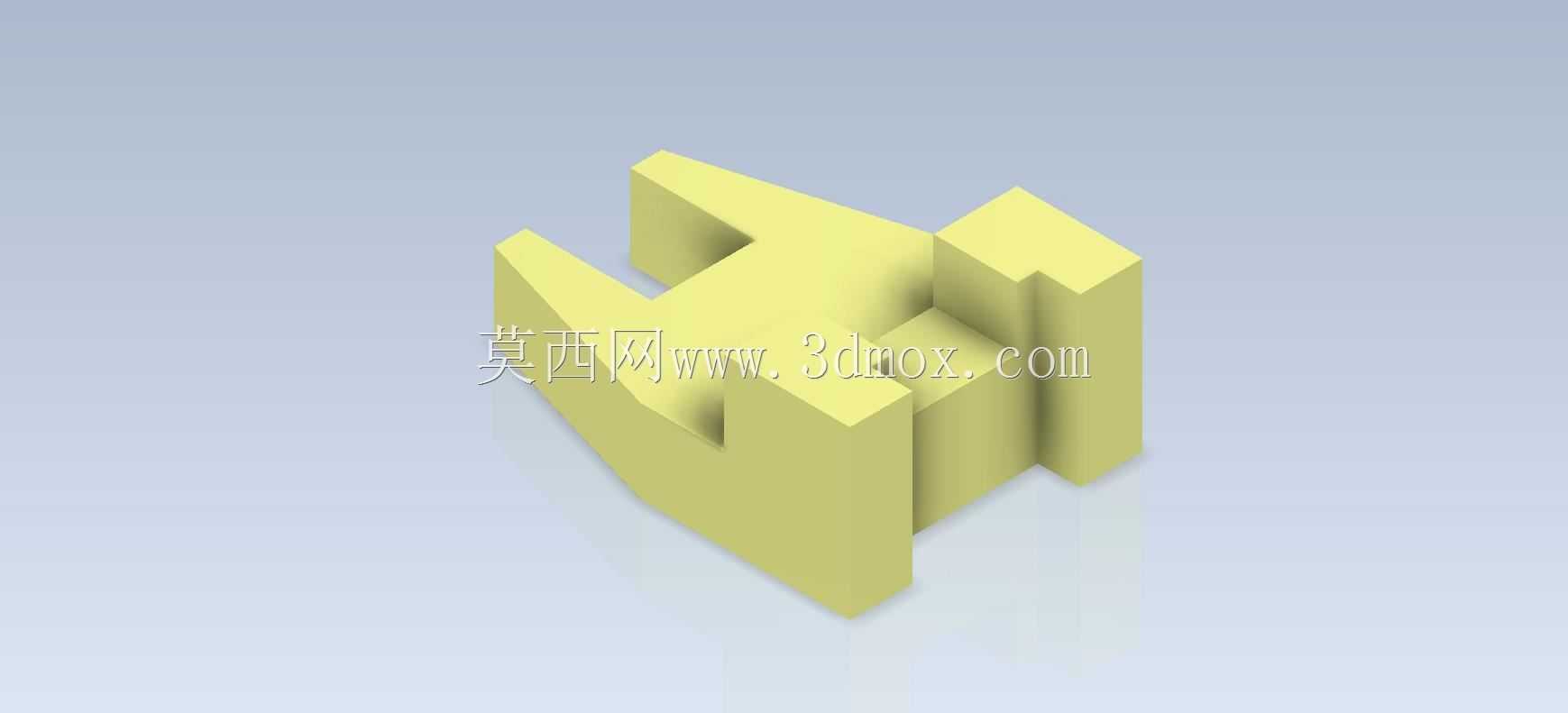

　　这个零件的几何形态并不复杂，却很适合用来梳理实体建模中基准选择、凸台叠加与槽口切除之间的关系。整体可以看作一块低位承托基体与两组高位挡块组合而成：下部实体承担主要支撑和定位，上部两个近似矩形的立块形成侧向约束，前端叉口则为配套杆件或销柱提供进入空间。实际结构设计时，这类块件常出现在夹具、工位挡料、手动装配台和小型检测工装里，用来限制工件平移或转动，而不是承担大载荷传动。

　　从使用场景看，叉形开口的价值在于允许被定位件沿一个方向快速放入，再由两侧壁控制横向位置。若用于焊接工位，开口可托住圆管或小轴，让操作者在点焊前不必长时间手扶；若用于装配线旁的料道，它可以作为末端止挡，使零件到达固定姿态后停止；若放在检验工装上，高位立块可作为靠面，配合百分表或塞规检查零件边缘是否贴合。模型没有表现螺纹、弹簧或运动副，说明它更偏向固定式支撑块，安装方式通常依靠底面贴合基准板，再通过侧边压板、沉头螺钉或焊接方式固定。

　　建模时可先确定底面为第一基准，因为底面在真实装配中直接接触工作台或基板，决定零件的高度稳定性。主体轮廓采用拉伸成型即可，低位部分的宽度和厚度要兼顾刚性与占用空间：过薄会在夹紧反力下产生弹性变形，过厚则浪费材料并增加相邻机构的避让难度。前端两个叉臂之间的内槽需要重点控制宽度，槽宽略大于被托零件的公称尺寸即可，间隙过大失去定位意义，间隙过小又会导致放入困难。若现场存在焊渣、切屑或粉尘，槽底可在后续详图中增加排屑斜面或落屑孔，避免杂物堆积使零件不能到位。

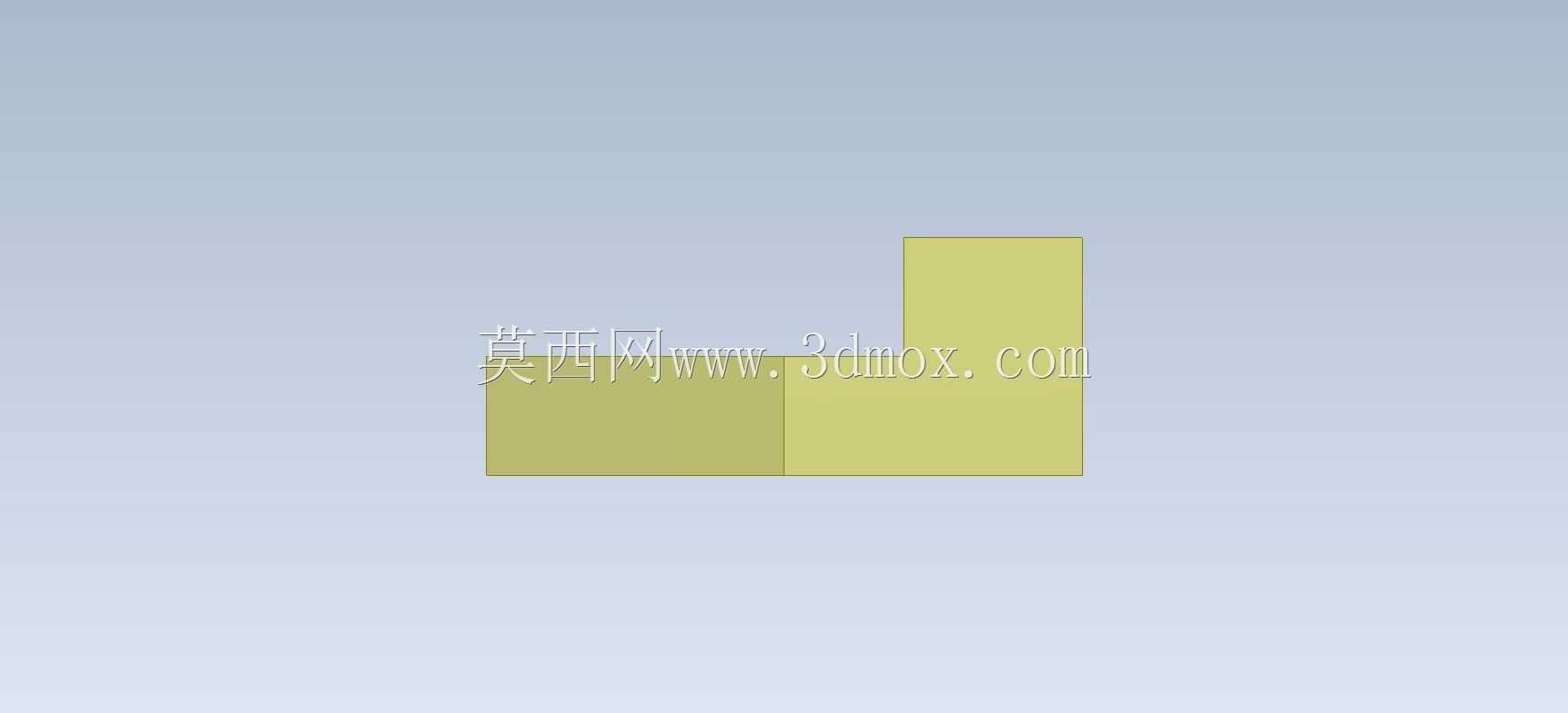

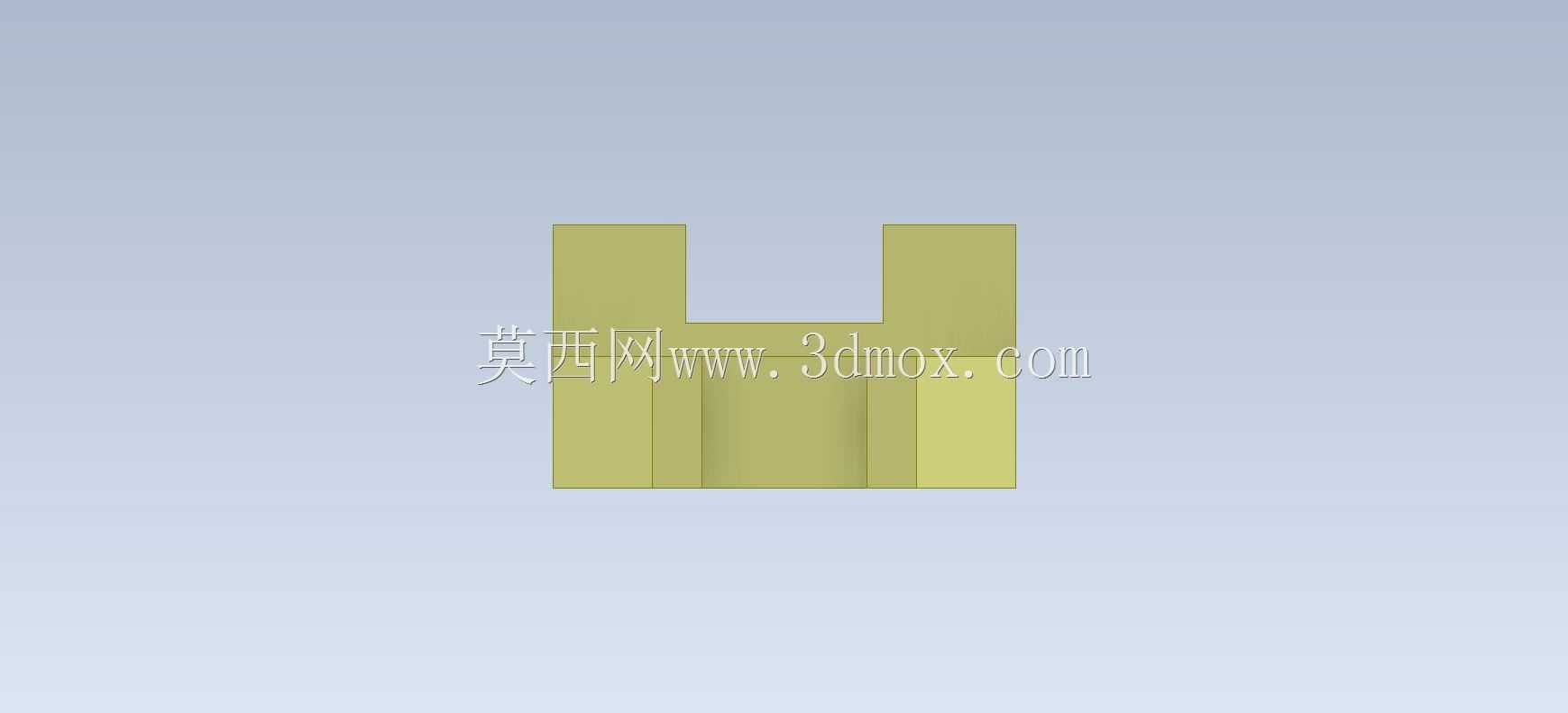

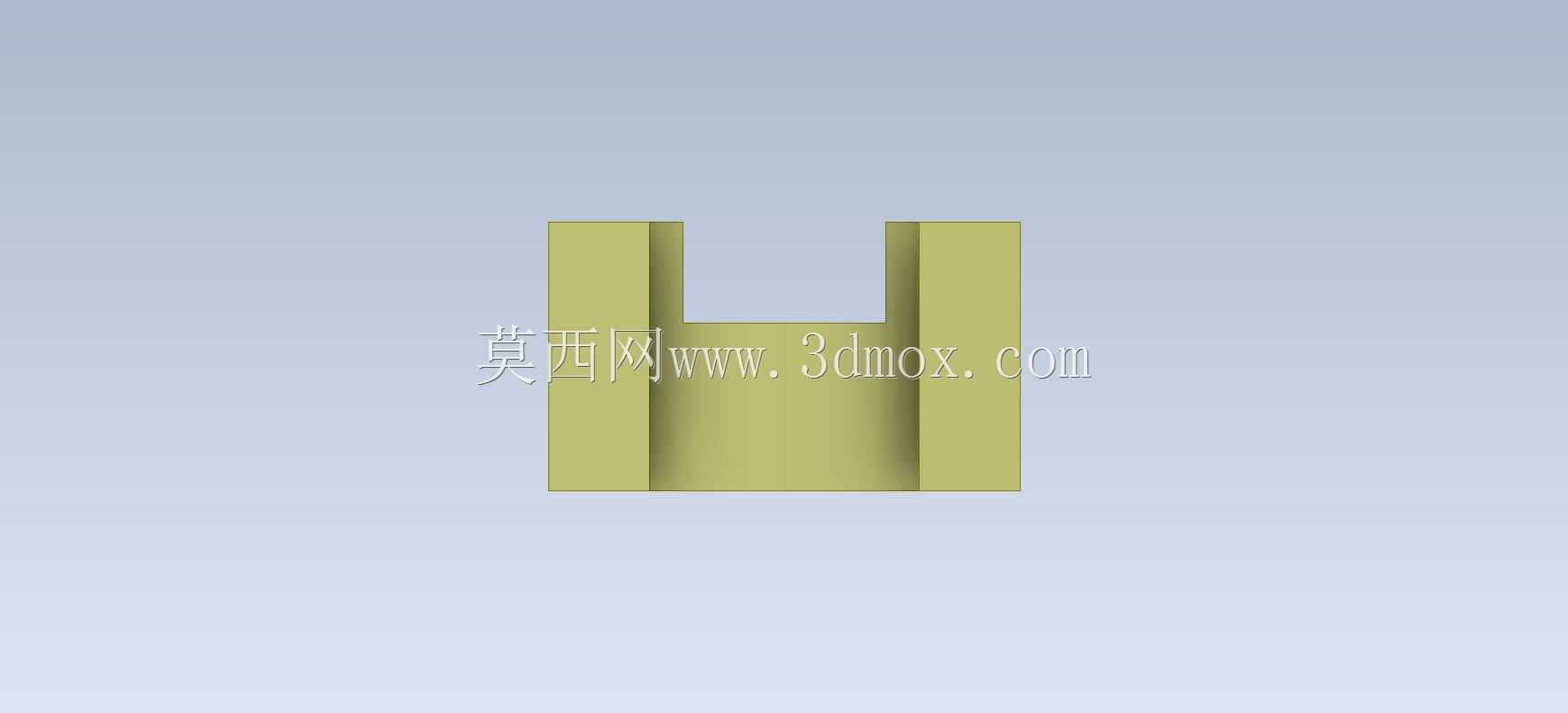

　　上部两个立块并非单纯装饰，它们提供了高于承托面的侧向限位面。立块的高度应根据被夹持件的直径或截面高度确定，原则是接触高度足以阻止倾覆，但不能高到妨碍取放。立块外侧与基体边缘之间保留实体壁厚，可减少尖角处应力集中；内侧转角在建模中若做成尖锐内角，虽然视觉上简单，实际铣削时刀具无法完全清角，配套零件也容易在角部干涉。工程详图阶段通常会在内角设置小圆角，或让相配零件外部倒角，以保证贴合面真正靠紧。

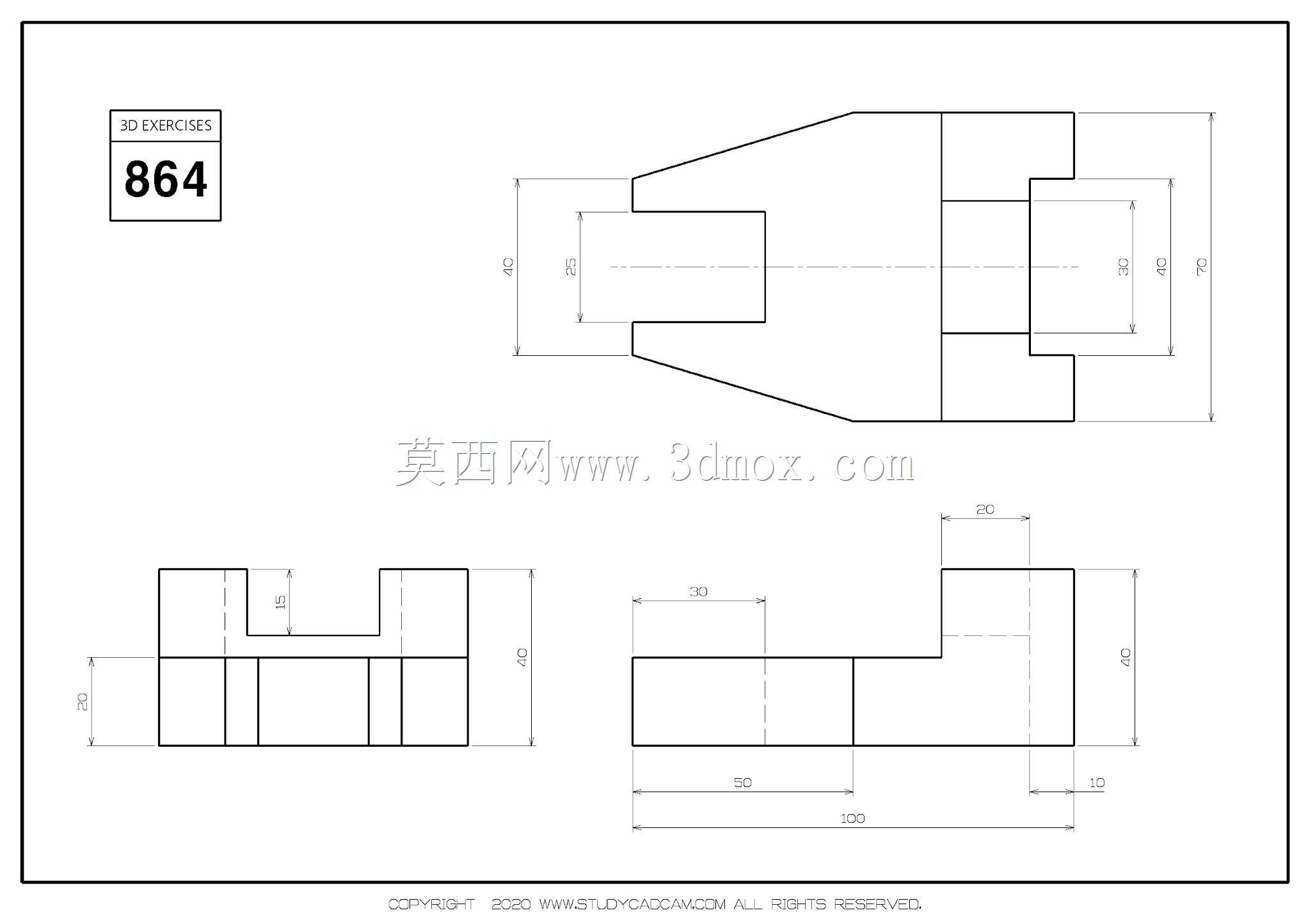

　　外形尺寸的校核应围绕安装边界展开。底面长宽决定它在基板上占据的范围，前方叉口中心线最好与机构送料方向或工件轴线重合，这样放入时受力对称。总高度需要结合相邻挡块、传感器或压头位置检查，避免高位立块与自动化执行件发生碰撞。若该块安装在回转工作台上，还应确认外轮廓到回转中心的最小半径，防止多工位转动时扫到周边夹具。对于手动工装，叉口前端可做导入倒角，让工件在轻微偏差下仍能滑入槽内；对于高速自动线，则应把导入角和定位面分开，导入段负责纠偏，后部直面负责精确定位。

　　结构强度方面，这类块件常见材料为Q235钢板焊接后加工、45钢调质或铝合金6061硬质阳极处理。载荷小且追求轻量化时可选铝合金，频繁受撞击或需要耐磨时选钢材，并在定位面局部淬火或加装可换挡片。模型中各面均为规则平面，适合铣削加工；若批量较大，也可采用铸件毛坯再精加工基准面，但单件试制时直接从板料切割、铣槽和铣立块更省周期。

　　从实体练习角度看，绘制过程中应避免把所有特征堆在一个草图里。较清晰的思路是先拉伸出主体包络，再用切除特征形成叉口和中间低位区域，最后补充倒角、圆角与安装孔。这样修改槽宽时只影响局部切除，调整立块高度也不会破坏底面基准。尺寸标注上应把底面、叉口中心线和主要靠面作为关联基准，安装孔位置则相对底面轮廓给出，便于加工时一次装夹完成关键面。

　　该造型还提示了夹具设计中的一个常见问题：定位和夹紧不能混为一谈。叉形块本身主要完成定位与承托，若工件受到振动、切削力或意外触碰，仍需额外增加快速夹钳、压板或磁吸固定。高位立块可以承受轻微侧向力，但其根部壁厚和固定方式必须与受力方向匹配；当力从叉口开口方向向外推开工件时，螺钉不能只承受剪切，靠面形状也应让载荷尽量压向基体和底板。通过这些细节检查，简单块件才能从几何模型转化为可制造、可装配、可稳定使用的工装零件。
