手持式数码显微观测仪外观结构

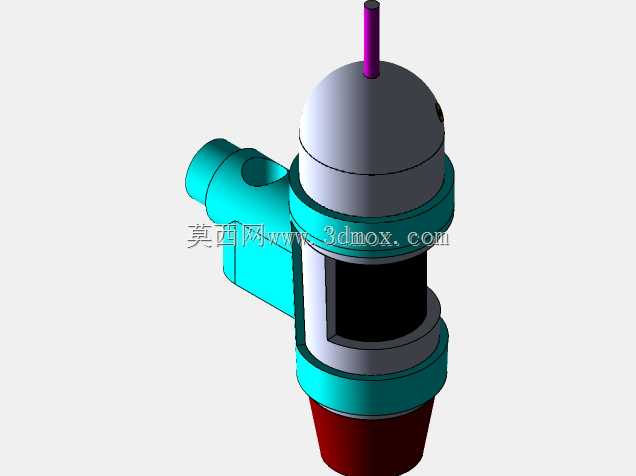

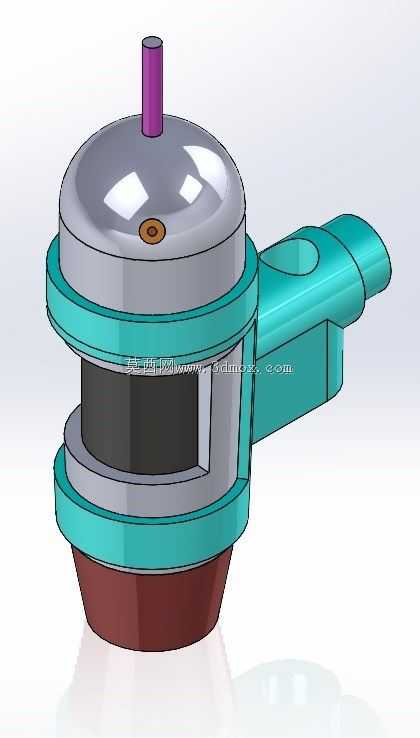

　　该手持数码显微观测装置面向现场质检、小件表面形貌观察、电子焊点复核以及教学演示等场景，采用单手握持的卧式手柄与立式镜筒组合布局。整机下部为锥形物镜端，工作时贴近被测表面；中部环带承担机身定位与握持限位；上部圆盖内布置成像模组及相关电子元件，顶端圆柱结构对应线缆或接口引出位置。侧向手柄沿镜筒切线方向延伸，末端做收窄处理，便于手掌包覆并在观测时稳定施力。

　　结构设计上，镜筒主体采用多层同轴堆叠方式，将物镜腔、中部电子仓和上盖分区表达，既方便装配时按轴向依次叠装，也利于后期维护时拆分检修。外圈两道环形凸缘不仅形成视觉分层，还可作为手指靠位和防滚结构，减少设备放置在工作台面时随意滚动的风险。手柄与镜筒衔接处做加宽过渡，避免局部应力集中，同时给内部走线留出连续通道。上盖表面设置小圆孔位，可用于固定螺钉、指示灯或辅助定位，保证盖板与筒身连接可靠。

　　从使用逻辑看，设备不需要复杂台架即可完成近距离取像，适合在装配线旁、维修现场或实验台面上快速移动。物镜底端与被测面之间需保留规定对焦距离，因此锥形下端在建模时保留了明确的轴向高度，便于判断最小操作空间。手柄长度按照成人单手抓握范围控制，侧置形态使镜头轴线能够自然压向观测面，手腕无需过度翻转。整机外轮廓以回转体和圆滑手柄为主，没有尖锐外伸件，收纳时可直接放入工具包或仪器抽屉。

　　建模过程中需重点控制镜筒同轴度、环带间距、手柄中心线高度以及底端物镜开口尺寸。上盖、筒身、环圈和手柄之间的分模线应清晰，壁厚过渡保持均匀；顶端接口柱与上盖的连接位置要考虑线缆弯折半径。装配校核时，应确认手柄不遮挡物镜下方观测区域，手部握持后不会触碰被测工件，同时保证设备竖直放置和侧向持握两种状态都具有稳定边界。该结构可用于外观评审、人机握持分析、工装收纳设计以及便携检测设备的方案沟通。
