多夹紧系统配套长条形夹紧导轨结构

项目分类:机床 发布时间:2023-09-15 ID:711313
  • 多夹紧系统配套长条形夹紧导轨结构

  这套长条形夹紧导轨主要面向多工位夹紧系统的布置需求,常见于机床加工单元、柔性工装台、自动线随行夹具以及需要沿直线方向连续布置夹紧点的设备中。它不是单纯承担滑动导向的普通直线导轨,而是把安装基准、夹紧执行位置和侧向约束整合在一根长条构件上,使多个夹紧模块能够沿同一基准串联排布,减少分散支座带来的累计误差。

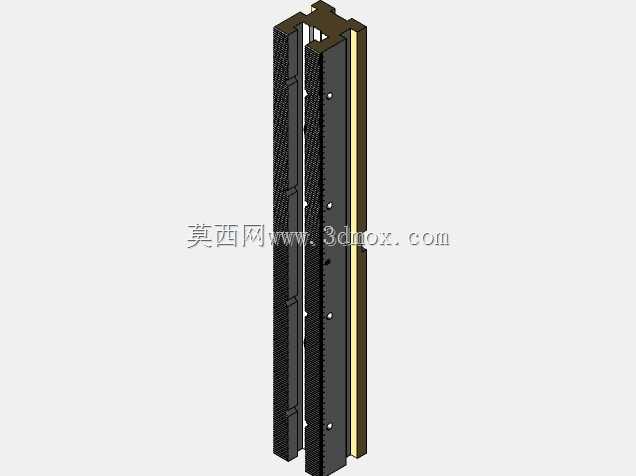

  从结构形态看,构件采用狭长立式布局,主体沿长度方向延伸,截面高度明显大于宽度,适合在设备台面、立柱侧面或夹具底板边缘形成一条刚性安装带。导轨一侧预留规则排列的安装孔位,可用于固定夹紧块、挡销、压爪或检测开关;另一侧设置连续的定位面与限位边,保证各夹紧元件在装配后具有一致的位置基准。外露的深色摩擦/防护区域与金属安装面形成功能分区,前者侧重耐磨、防滑和夹持稳定性,后者侧重加工基准和连接强度。

  在实际使用中,工件或夹具滑块沿导轨长度方向进入工作区后,多个夹紧点可以同步或分段动作,将工件侧向压紧、定位并锁定。相比单个独立夹具,这种导轨式方案更适合批量加工中重复定位、工序间输送以及多品种换型。设计时需要重点控制导轨直线度、安装面平面度和孔位间距,因为这些误差会直接传递到每个夹紧点。若导轨过长,还应在中部增加支撑或压紧点,避免悬臂受力后产生弯曲;端部则需要保留装卸空间,防止夹紧模块在调整或维护时与周边护罩、刀架、输送机构发生干涉。

  建模过程中,长向孔系、台阶面、侧边沟槽和端部连接结构都应按实际装配关系表达。安装边界上,要明确底面贴合面、侧面定位面以及紧固件沉入空间;高度方向需核对夹紧元件行程,宽度方向需留出工件送入和压爪摆动余量。对于CA6140一类机床改造或工装扩展场景,该构件可作为机床工作台上的附加夹紧基准,也可嵌入专用夹具中,承担多夹紧系统的骨架作用。
