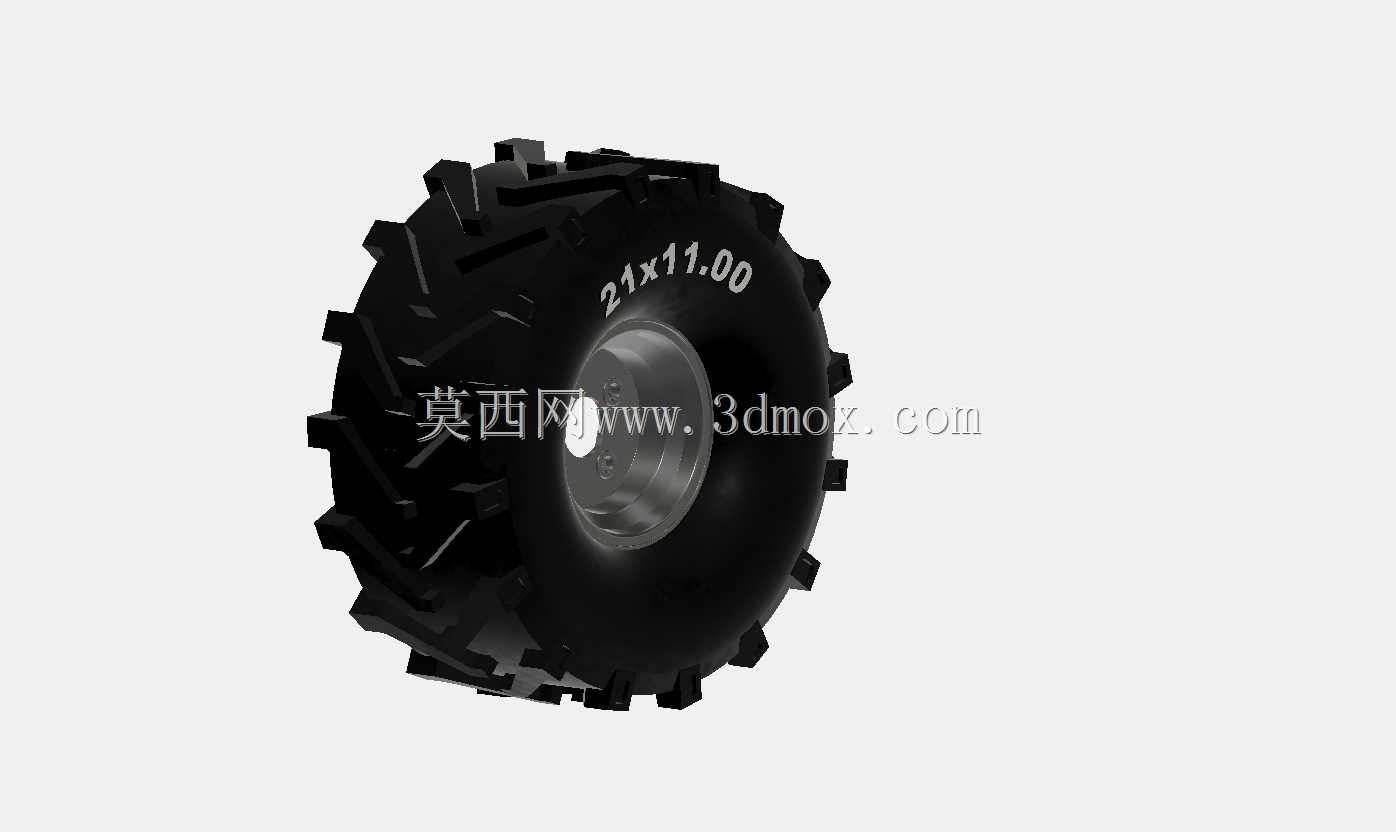

农用拖拉机越野花纹轮辋总成

　　这套行走轮总成主要适配中小型农用拖拉机，也可用于小型工程装载机、园林整地机械、泥泞场地转运拖车等需要大抓地力的非铺装路面作业场景。轮胎采用大角度加深人字越野花纹，花纹块凸起高度远高于普通公路轮胎，花纹沟槽走向沿胎面周向交错排布，在水田、湿黏土、翻耕后的松软农田、砂石陡坡工况下，花纹块可以嵌入土层咬合地面，大幅降低打滑概率，牵引农机带犁、旋耕机、播种机作业时能够传递足够驱动力，避免轮面空转损耗动力。配套钢制轮辋采用深槽冲压成型结构，轮辋边缘设置多组均匀分布的安装固定孔位，可匹配对应规格的拖拉机轮毂法兰，轮辋中部的辐板预留螺栓过孔与定位止口，装配时止口与轮毂轴头同轴配合，保证车轮运转的径向跳动量控制在农用机械允许公差范围内，

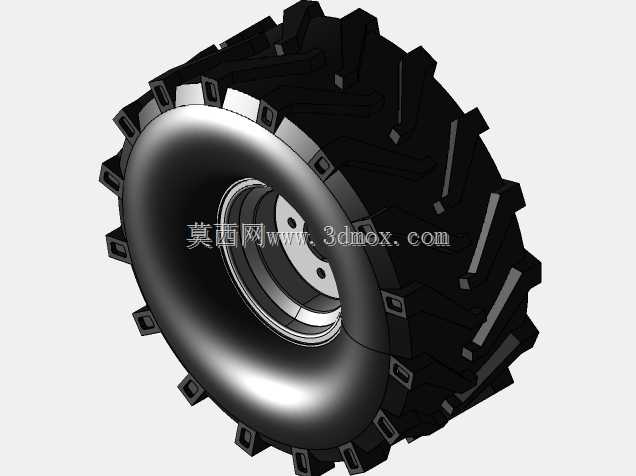

　　防止高速转运时出现整车抖动。轮胎规格为21x11.00-5.50x8，胎体宽度较大，接地面积相比窄轮胎明显增加，作业时单位面积接地压强更低，在松软农田中不容易出现陷车问题，轮辋的安装边界尺寸完全适配8英寸轮毂安装位，轮辋法兰孔位分布圆、中心定位孔尺寸均对应常规小型拖拉机后桥输出轴安装标准，无需额外改装转接法兰即可直接换装。建模过程中完整还原了轮胎外轮廓的每一块人字花纹凸起、胎侧厚度、轮辋的卷边圆弧、辐板开孔、螺栓沉台结构，胎体与轮辋的配合面按照实际充气轮胎装配过盈关系搭建，轮辋卡槽的深度、宽度完全匹配轮胎胎圈厚度，还原真实装配状态。设计时兼顾农田作业的耐磨需求，花纹块根部做了加厚过渡处理，避免田间尖锐石块、

　　作物根茬割伤花纹根部造成掉块，轮辋表面做圆弧过渡消除冲压应力集中点，长期承受田间交变冲击载荷时不容易出现轮辋开裂变形。该部件作为拖拉机行走系统的核心承载件，既承担整机自重与挂载农具的垂直载荷，又传递驱动力、制动力与转向侧向力，三维结构完整呈现各部分装配关系，可用于农机行走系统选型校核、虚拟装配干涉检查、作业工况运动仿真，也可作为农用机械改装、备件测绘的结构参考，帮助设计人员核对轮距匹配、轮胎与轮罩挡泥板的运动间隙，避免转向、悬挂跳动时轮胎与车身部件发生剐蹭。
