两百升车载储水罐体总成结构设计

　　这款两百升容量的储水罐体，最初的设计出发点是为移动作业装备配套清水储运单元，在农用拖拉机配套喷药机组、野外工程作业供水车、小型环卫冲洗设备、移动露营保障车辆这类场景里，储水部件不能只满足“能装水”的最低要求，还要兼顾整车布置的空间利用率、颠簸工况下的结构强度、加注与排空的操作便利性，以及和车架安装点位的匹配度。

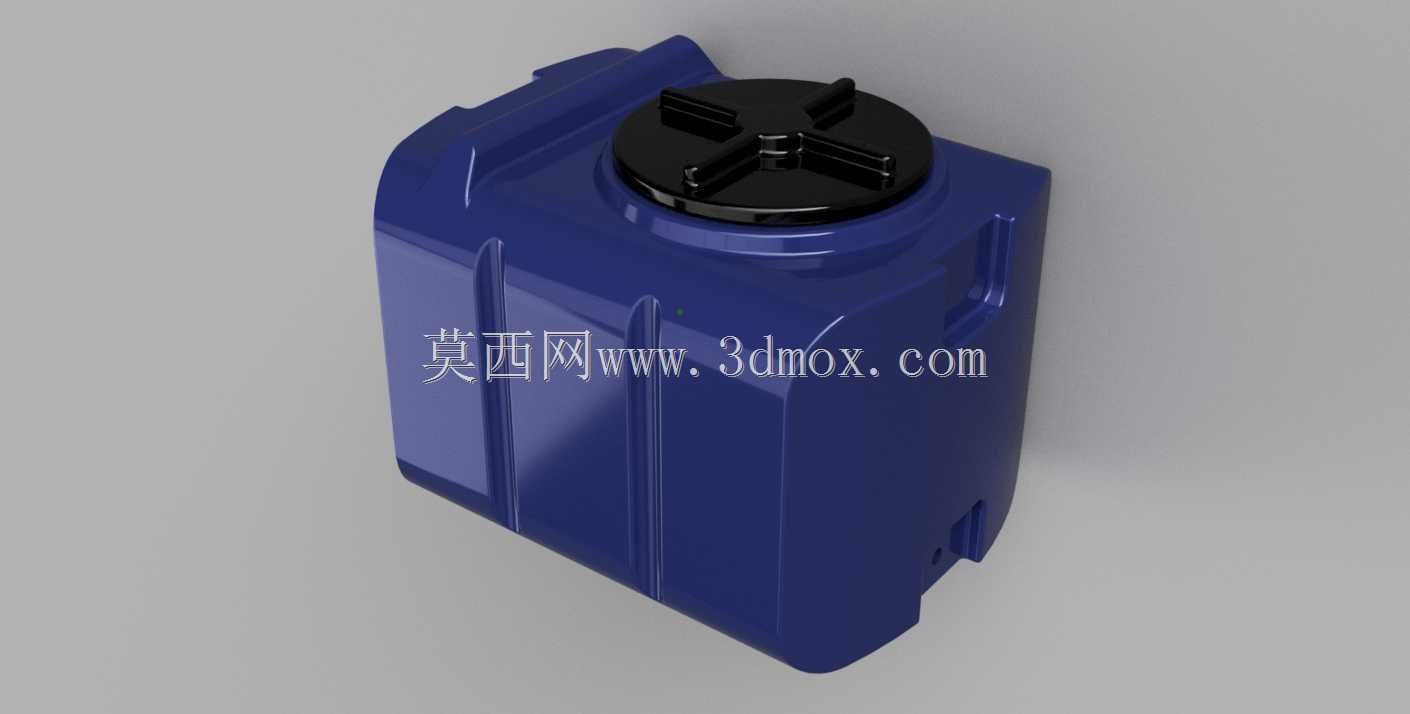

　　从外形轮廓来看，罐体主体没有采用传统直立方箱或者正圆桶的构型，而是把主体段做成长方圆角过渡的类矩形截面，朝向车架外侧的一端整合了大尺寸圆形端盖结构，顶部预留三条平行的内凹加强筋槽，侧面伸出带安装孔的固定耳座。这种轮廓设计首先是为了贴合车载安装的边界：多数小型拖拉机或者配套机具的车架侧边，可用的安装空间是狭长的扁平区域，方正截面相比圆桶能把同容积下的占用高度压缩15%左右，所有外凸的棱边全部做了大圆角顺滑过渡，没有尖锐的应力集中转角——如果采用滚塑工艺加工聚乙烯罐体，大圆角也能保证原料在模腔内流动均匀，壁厚不会在转角处出现骤薄的缺陷。

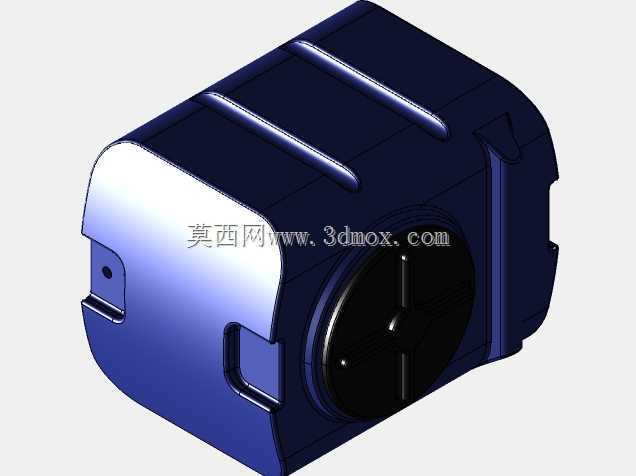

　　罐体端部的大圆形法兰端盖是整个结构的功能核心区，端盖上预留了十字形的加强肋，中心位置可以集成液位传感器接口、排水阀或者快速补水接头，相比把所有接口都开在罐体顶部，侧置端盖的布局让操作人员站在地面就可以完成排污、接水管的操作，不用爬到机具上方作业。端盖和罐体主体的配合面做了止口定位结构，装配时可以加装密封橡胶圈，既可以做成焊接固定的不可拆结构，也可以做成螺栓锁紧的可拆形式，方便后期进入罐体内部清理沉积的水垢或者杂质。

　　顶部的三条纵向内凹筋并不是装饰造型，当罐体满载两百升液体时，箱体侧壁会受到液体静压力向外扩张，整车在非铺装路面颠簸时，罐内液体还会产生持续的晃荡冲击，纯光滑的扁平箱体很容易出现侧壁鼓胀、焊缝开裂的问题。把加强筋做成向内凹陷的形式，一方面不需要在罐体外部额外焊接凸起的加强筋，不会额外占用外部安装空间，另一方面内凹的筋槽本身也可以作为捆扎绑带的定位槽，安装时用不锈钢扎带沿着筋槽把罐体箍在车架托架上，绑带不会因为车辆振动出现横向滑移。侧面伸出的两个带孔安装耳座是和车架硬连接的点位，耳座和罐体侧壁的衔接处做了加厚的过渡圆角，安装孔内可以预埋金属衬套，避免塑料壳体直接承受螺栓的夹紧力出现压溃变形。

　　在安装边界的校核上，这款罐体的总长度控制在适配小型农机侧边支架的范围内，整体高度不会超出拖拉机轮胎的上沿，宽度方向突出车架的距离小于三十厘米，不会在机具通过窄幅田埂或者林间道路时发生刮蹭。罐体的注水口可以布置在顶部最高处的平面，保证加注液体时不会出现憋气反喷的现象，最低位的排水接口布置在端盖的最下沿，设备长期停放时可以把罐内残液完全排空，避免冬季低温环境下残留积水结冰胀裂壳体。

　　针对移动作业的晃荡问题，罐体内部还可以在建模阶段预留横向防波板的安装卡槽，不需要后期在壳体上二次焊接，防波板上开有过流小孔，车辆加减速时液体的冲击力会被多层防波板逐级抵消，不会因为液体整体涌动导致整车重心突然偏移，影响拖拉机行驶的稳定性。整个壳体的壁厚按照满载承压、零下二十度低温冲击的工况做了等壁厚优化，拐角、耳座、接口这些高应力区域局部增厚，非受力的平面区域在保证刚度的前提下适当减薄，控制整套罐体的自重，避免过多增加整车的负载。

　　和传统金属焊接水箱相比，这种一体化构型的储水罐体没有大量拼接焊缝，不存在焊缝锈蚀渗水的隐患，外壳的异形轮廓可以直接和配套机具的外护板造型贴合，外露的侧面可以直接做喷塑或者滚塑本色处理，不需要额外做防腐涂装。在结构建模阶段，所有配合接口的安装尺寸都和通用的农用快接水管标准匹配，用户后期更换阀门、连接水管不需要单独定制转接件，端盖的密封面平面度、安装耳的孔位同轴度都可以在三维数模里提前做公差校核，把样机试装时出现的干涉问题提前消除。
