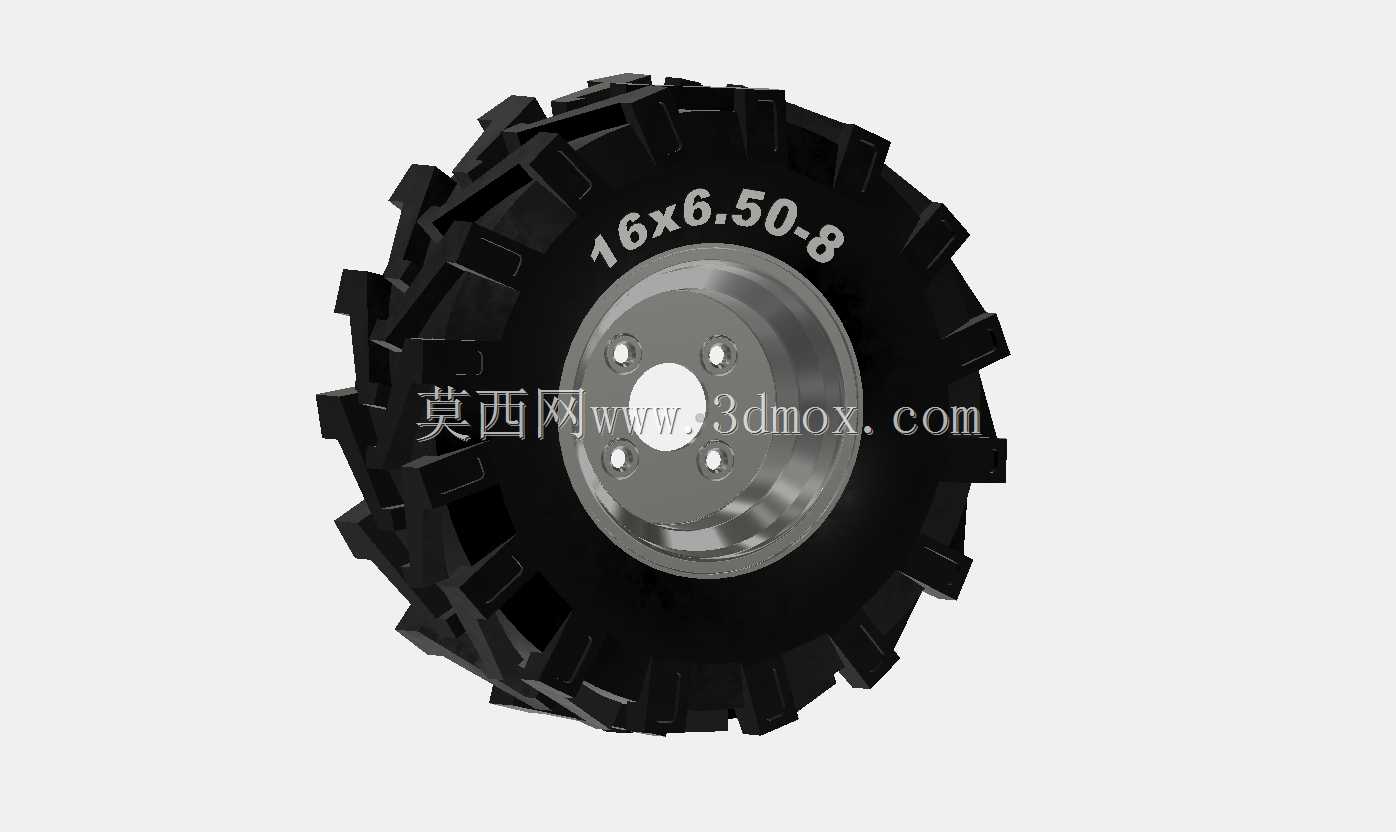

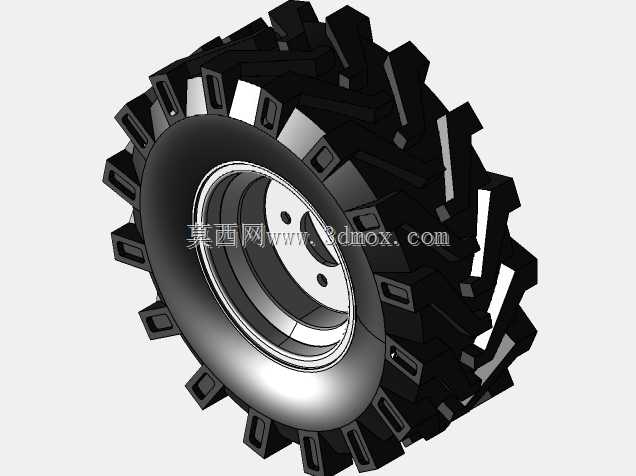

农用拖拉机越野花纹驱动轮总成

　　这套大尺寸驱动轮总成主要面向农用拖拉机、小型装载机及田间作业机械的行走系统设计，胎面采用加深人字越野花纹，针对泥泞耕地、松软土路、湿滑水田埂等低附着工况优化。花纹块沿圆周呈大角度交错排布，接地时能够迅速切入土层、咬合泥面，在牵引犁耕、播种、拖挂农具等重负荷作业中提供足够抓地力，减少打滑造成功率损耗；花纹沟深且宽，便于泥土自行甩出，避免胎面被黏土包覆后失去抓地能力。

　　从结构上看，模型完整还原了外胎、轮辋、辐板与轮毂安装位的配合关系。轮辋部分按照轮胎胎圈的落座轮廓建模，胎圈与轮缘之间保留合理的贴合边界，保证充气后轮胎能够可靠卡紧，承受转向侧向力与起步制动扭矩。辐板采用盘式结构，中心布置螺栓孔分布圆，孔位围绕轴心均布，用于与拖拉机后桥半轴法兰对接；安装时需关注螺栓孔分布圆直径、中心定位孔直径以及轮辐偏距，这些尺寸直接决定轮距宽度、轮胎与挡泥板及车架的间隙。

　　设计思路上，优先保证牵引性能与承载能力的平衡。宽大的接地面积可以降低接地比压，使车辆在松软农田中不易下陷；加高的花纹块则兼顾耐磨寿命，适合石砾地、秸秆残茬地等粗糙路面长期行驶。轮辋与辐板之间的过渡圆角做了加强处理，以分散颠簸冲击和重载荷下的应力集中，避免轮辐根部开裂。

　　在整机布置时，需要校核轮胎外直径与转向极限位置的空间边界，确认满打方向时胎肩不碰前桥、车架或悬挂杆件；同时核对后轮距调节范围，满足不同垄作宽度的农艺要求。三维建模中胎面花纹按圆周阵列规律生成，轮辋槽、气门嘴避让位、螺栓孔倒角等细节均有体现，可用于行走系统装配干涉检查、整机外观展示、农机选型匹配以及维修件测绘参考，帮助工程师在方案阶段快速评估轮胎抓地性能、安装空间与承载边界。
