CA6140车床辐条式轮盘结构设计

　　该轮盘构件适配CA6140普通车床的传动与防护改造场景，在卧式车床的主轴传动端、挂轮防护侧或者手动操作转盘位置都可对应安装使用，实际车间加工场景中，这类辐条式盘件既可以作为外露回转部件的防护轮盖，避免车削过程中飞溅的切屑卷入传动啮合区域，也可作为手动进给机构的手持转盘，操作人员握持轮缘即可平稳带动轴系完成微调进给，盘体中心的同轴轮毂预留了与转轴配合的安装孔位，轮毂轴向厚度大于轮辐与轮缘，装配时可通过键连接或者紧定螺钉实现周向锁止，避免盘件与转轴之间出现相对打滑。

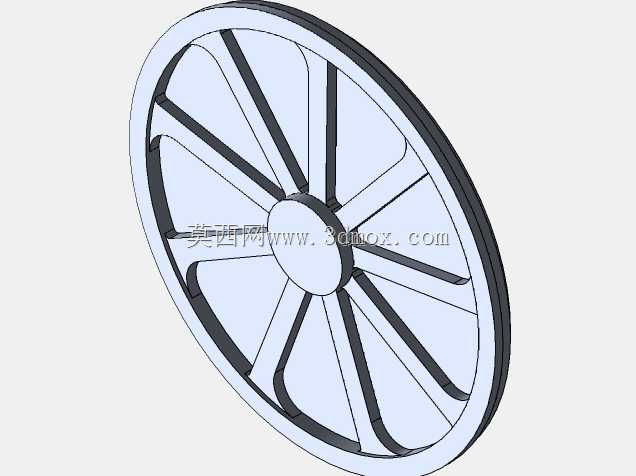

　　从结构设计逻辑来看，整体采用轮缘、径向辐条、中心轮毂三段式布局，十二根均匀分布的弧形辐条从中心轮毂向外延伸衔接外侧环形轮缘，辐条之间留出大面积镂空区域，相比实心盘件能够大幅降低整体转动惯量，操作人员手动转动时启停响应更轻快，高速随轴回转时也能减少不必要的转动负载，镂空结构同时方便日常清理盘体背面堆积的切屑与切削液残留，不会出现积液藏屑的问题。轮缘采用双层加厚环形结构，外圈边缘做了小厚度的翻边处理，既提升盘体整体抗形变刚度，也能在作为防护盖使用时阻挡切屑向外飞溅，轮缘的环形端面保持平整，安装贴靠设备端面时可以保证贴合间隙均匀。

　　建模过程中先在草图平面绘制轮盘的外轮廓基准，确定轮缘的内外径尺寸、中心轮毂的外径与配合孔径，再绘制单根辐条的弧形截面轮廓，通过圆周阵列完成全部辐条的布局，随后对各部分截面执行拉伸凸台操作，分别生成轮毂、辐条、轮缘的实体结构，最后对各衔接位置做圆角过渡处理，避免辐条与轮毂、轮缘的交接处出现应力集中。安装边界方面，盘体整体为同轴回转结构，装配时仅需保证中心轮毂孔与对应转轴的同轴度公差，轮缘外圆与周边设备护罩、床身部件保留足够的安全回转间隙，辐条的镂空区域不会和周边的手柄、油嘴等凸出零件发生运动干涉，盘体轴向厚度控制在较小范围，不会额外占用车床侧面过多安装空间，适配CA6140车床原有安装位的尺寸要求，不需要对床身或者轴端做额外的二次加工改造。
