商场工业通风用钣金空调风管组件设计

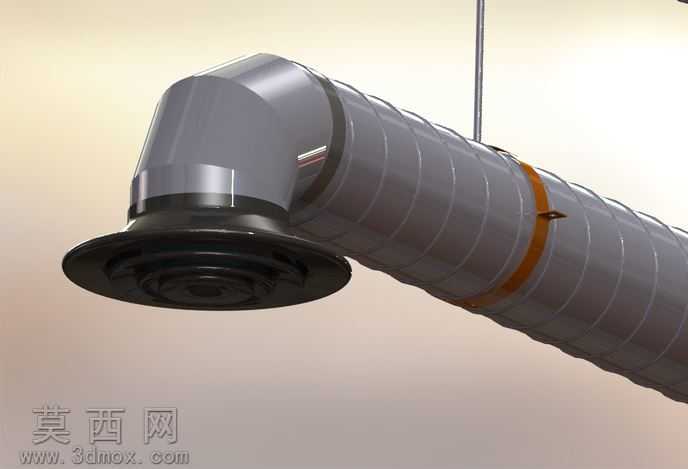

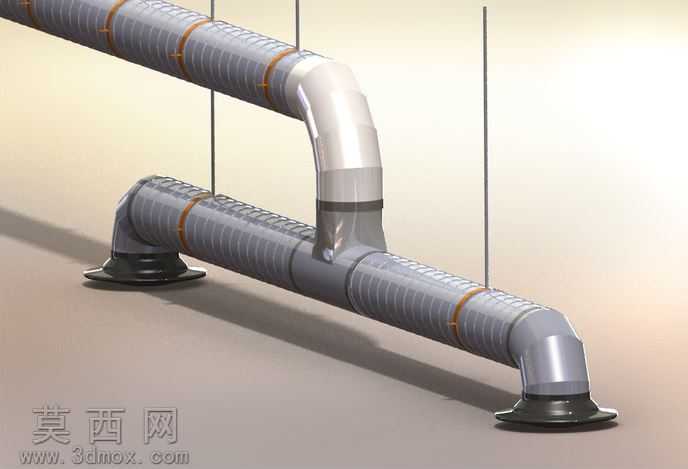

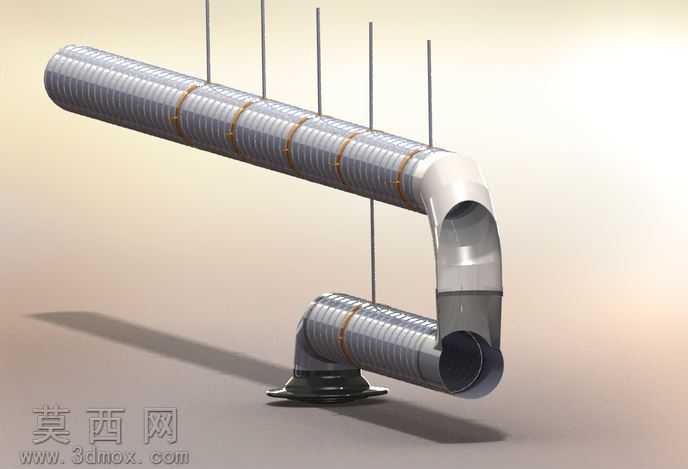

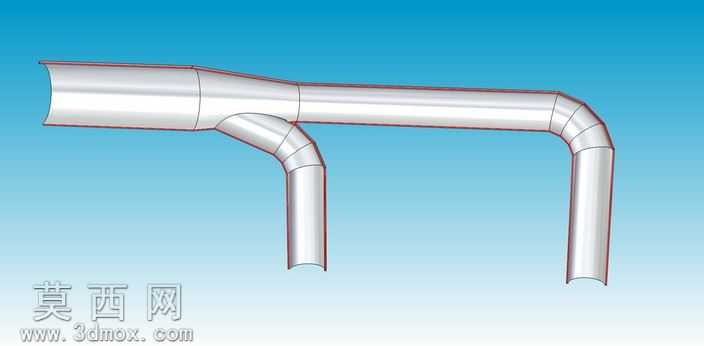

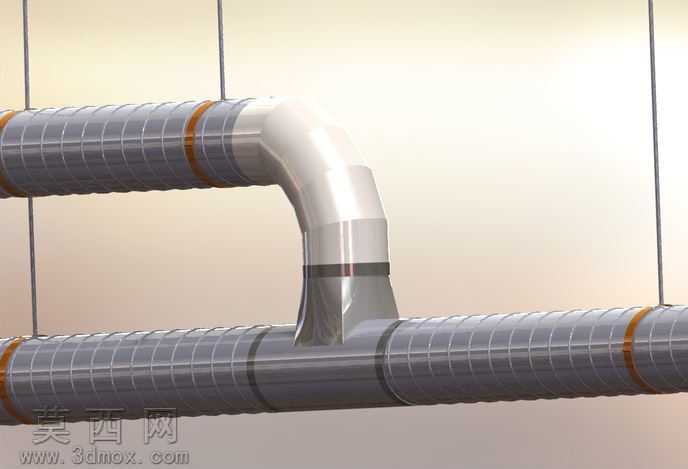

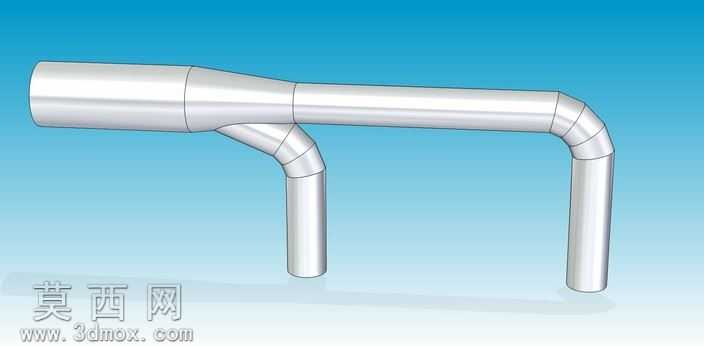

本套通风管道组件采用三维参数化建模方式搭建，整体围绕商场、工业场景的空调通风系统需求展开设计，建模过程中优先遵循钣金加工的工艺逻辑，对各部件的折弯余量、接缝位置、装配公差都做了针对性的参数预留。模型整体包含90度弯头、异径过渡接头、三通连接件、风管固定支架以及直段风管主体，其中直段风管外壁做了环形加强筋结构建模，还原实际通风管道的抗形变结构设计，加强筋的间距、凸起高度都参考常规通风管道的行业标准设置，保证结构合理性。弯头部分采用多段钣金拼接的结构逻辑建模，折弯处做了圆弧过渡处理，避免直角结构带来的风阻损耗，同时预留了法兰连接的安装位，可与直段风管实现精准对位装配。异径过渡接头采用渐变曲面建模，曲面过渡顺滑无突兀折角，可实现不同管径风管的平顺连接，减少通风过程中的紊流产生。三通连接件做了分流导向结构的细节建模，内部导流面做了圆弧优化，可降低气流分流时的噪音与阻力。风管固定支架采用折弯钣金结构建模，底部设置了圆形固定底座，可通过膨胀螺栓与建筑顶面、地面实现固定，支架与风管接触的位置做了贴合弧面设计，保证安装后的支撑稳定性。材质渲染阶段，直段风管采用带细微纹理的镀锌金属材质，还原实际镀锌铁皮风管的表面质感，弯头、过渡、三通等连接件采用亮面金属材质，与直段风管形成视觉区分，固定支架采用哑光黑色金属材质，模拟喷涂防锈漆的表面效果，整体渲染场景采用柔和的漫射光照，清晰展现各部件的结构细节与装配关系。设计过程中对可展开的钣金部件都做了展开工艺的适配，除通风口的固体结构件外，其余钣金部件均可直接导出展开图用于下料加工，模型中还预留了密封件的安装位置，可满足实际安装时的密封防漏需求，整套模型结构完整，装配关系清晰，可作为通风系统设计的参考基础，也可用于施工交底的可视化展示。
