铰接式万向传动关节组件结构设计

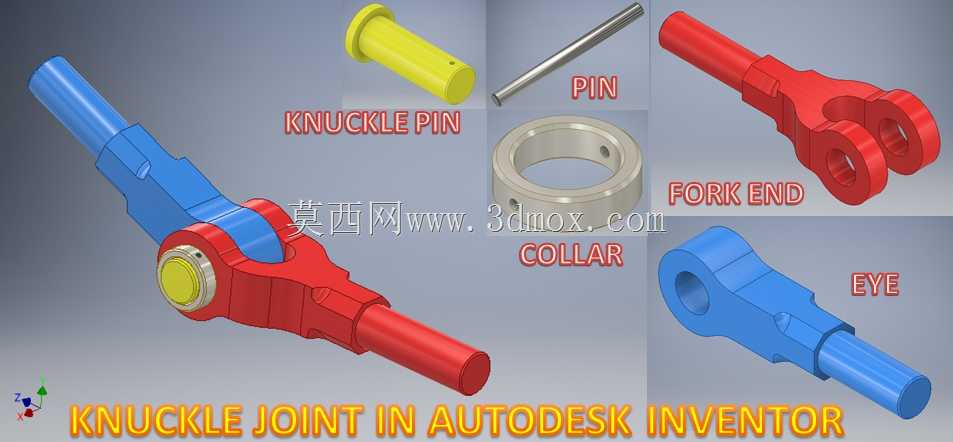

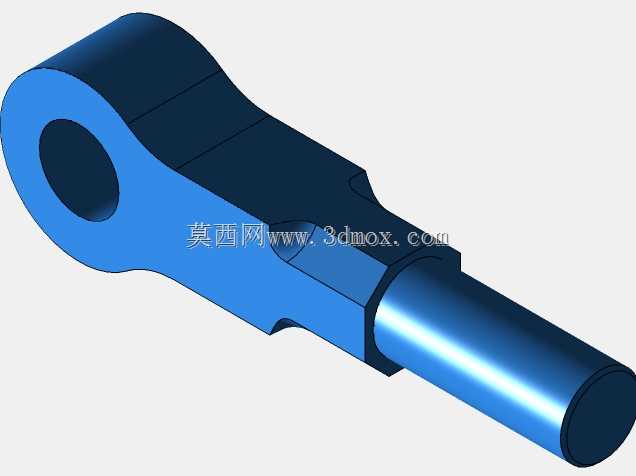

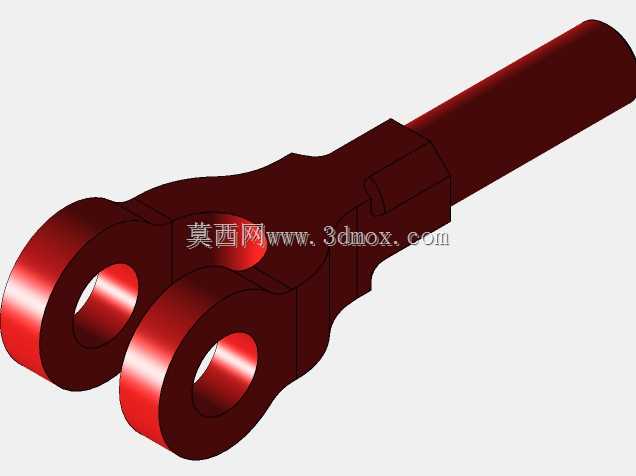

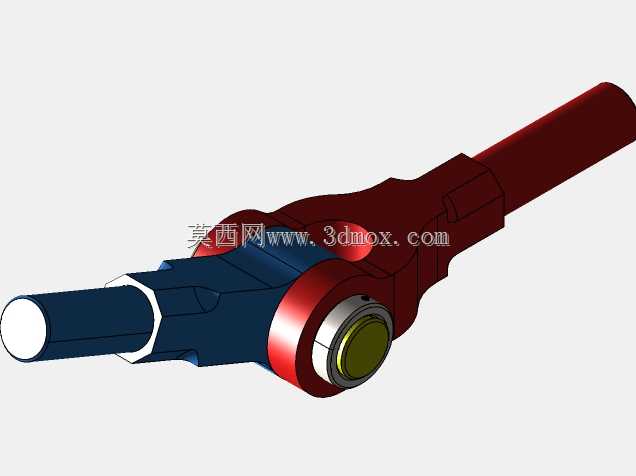

　　这套铰接传动关节属于小角度偏置动力传递场景里的典型连接件，常见于轻工输送线、可调角度操作杆、小型农用机具转向连杆以及工装夹具的摆角联动部位，核心作用是在两根轴线存在小幅夹角偏差的轴段之间传递扭矩，补偿安装过程中产生的同轴度误差，避免刚性连接在轴系受载变形时出现别劲、卡滞甚至焊缝断裂的问题。整套组件拆分为叉形端、耳轴端、铰接销轴、锁紧轴套四个独立零件，各零件的配合边界在建模时就按照实际装配逻辑预留了合理间隙：叉形端的双耳开档尺寸略大于耳轴端的插入厚度，双耳同轴销孔与耳轴端销孔保持同一轴线，销轴穿入后两端通过轴套限位，既保证关节可以绕销轴自由摆动，又不会在径向出现窜动。从受力逻辑来看，叉形端和耳轴端分别对接两侧的传动杆，

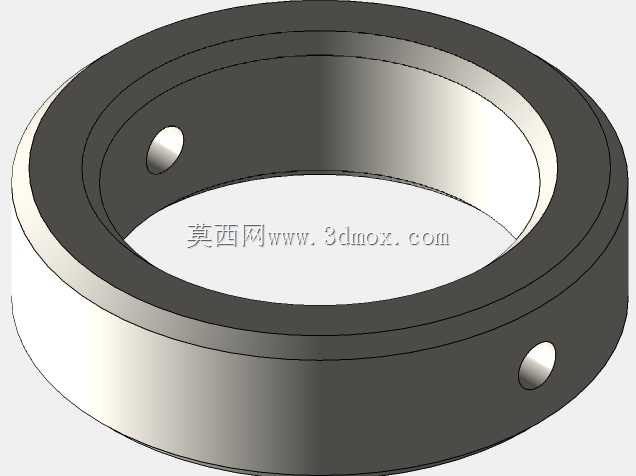

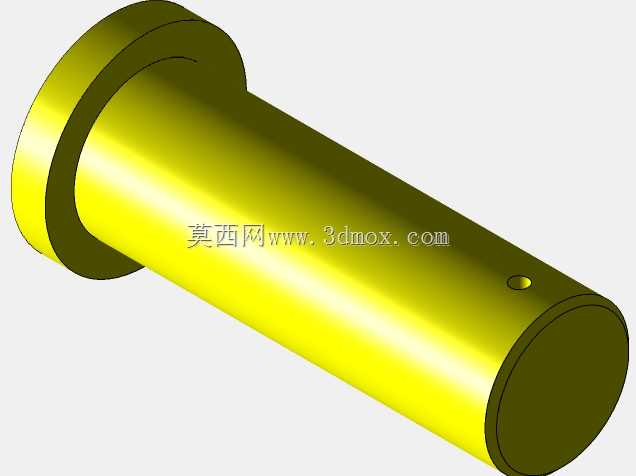

　　工作时扭矩从一侧杆体传入，通过叉耳的接触面传递到销轴，再经由销轴把载荷传导到另一侧接头，销轴主要承受剪切力，因此销轴的直径选取要匹配传递扭矩的大小，销孔与销轴采用间隙配合，保证转动灵活的同时避免配合间隙过大造成冲击异响。轴套套在销轴外侧、嵌入叉耳的沉孔内，一方面隔开销轴与叉耳孔壁，磨损后仅需更换轴套即可修复关节，无需报废整体接头，降低后期维护成本；另一方面轴套的端面凸缘可以对销轴做轴向定位，防止设备运行过程中销轴从销孔内滑脱。外形设计上，两个接头的杆体都采用圆柱过渡结构，和叉头、耳板衔接的位置做了圆角加厚处理，避免截面突变带来的应力集中，在交变载荷长期作用下，过渡圆角处不容易萌生疲劳裂纹。安装边界方面，

　　关节整体的摆动范围由耳板端部和叉头内腔的干涉间隙决定，建模阶段已经验证过最大摆角下两部分零件不会发生磕碰，两端杆体的对接段可以根据实际装机需求加工成光轴插焊结构，或者加工出外螺纹与配套连杆锁紧，适配不同的装配工艺。这类铰接关节对比刚性联轴器，最突出的特性就是允许两轴存在一定的角度偏移，在机架焊接变形、工作中构件受载挠曲的工况下，依然可以平稳传递转动和拉力，不会因为附加弯矩损坏相邻的轴承或驱动部件。建模过程中每个零件的特征都遵循机加工艺逻辑：叉头的双耳平面铣削加工、销孔一次镗孔保证同轴度，销轴外圆磨削达到配合粗糙度，轴套采用耐磨铜材或者工程塑料材质时，也可以直接替换对应零件的材料参数，不需要改动整体装配关系，整套结构没有复杂异形曲面，普通三轴机床即可完成全部加工，非常适合非标设备做连杆传动设计时直接参考套用。
