杠杆式环形夹紧支座结构设计

项目分类:通用机械零部件 发布时间:2023-09-15 ID:711448
  • 杠杆式环形夹紧支座结构设计
  • 杠杆式环形夹紧支座结构设计
  • 杠杆式环形夹紧支座结构设计
  • 杠杆式环形夹紧支座结构设计

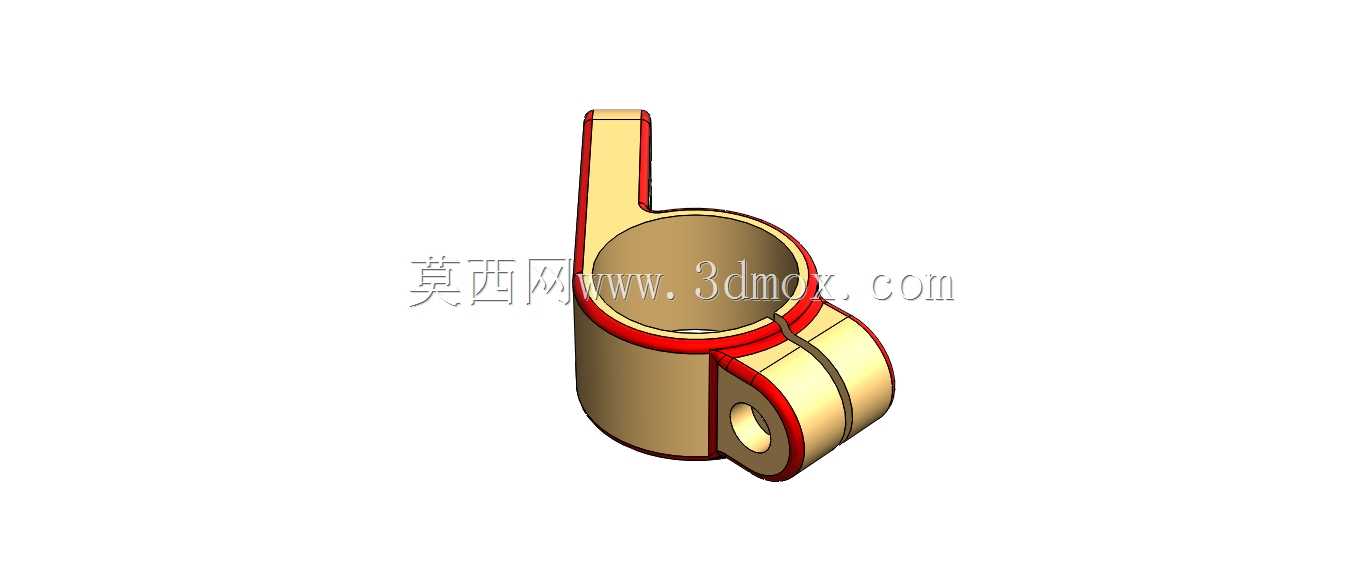

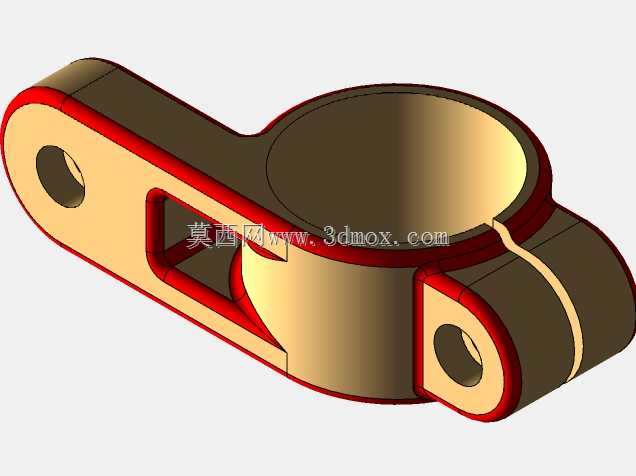

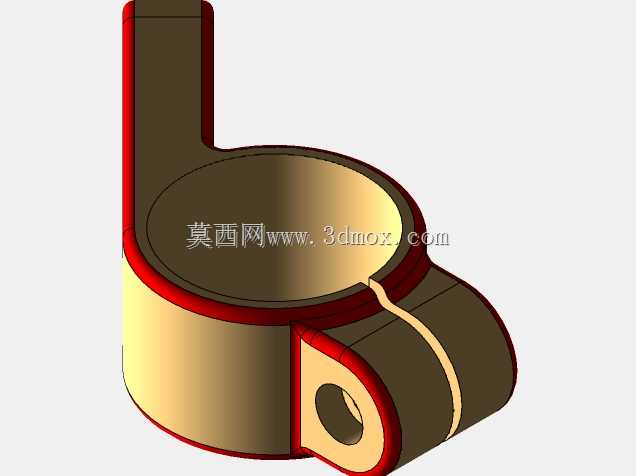

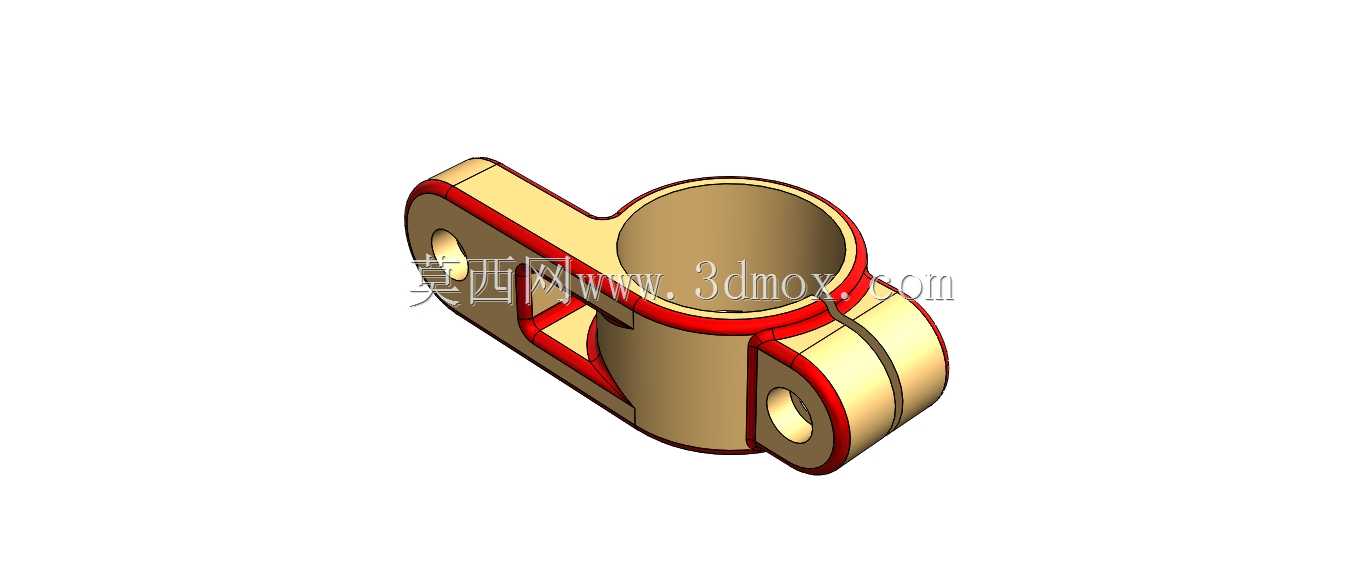

  该结构属于典型的手动夹紧类机械零部件,主体由环形抱紧筒、长操作臂、侧向铰接耳及开口锁紧段组成,常见于工装夹具、轻型定位装置、轴系辅助支撑以及需要快速抱合固定的设备部位。环形筒部用于套入圆柱轴、导向杆或管件,通过开口处的收缩变形产生抱紧力;长操作臂则放大手动输入力矩,使操作人员在较小施力下即可完成锁紧或释放动作。

  从实际使用角度看,这类零件往往承担定位、夹持和限位的复合功能。环形内壁需要与被夹持件保持足够接触面积,以降低局部接触应力,避免轴面出现压痕;开口槽位置决定弹性变形方向,槽宽既要保证装配后能够产生有效收缩,也不能过大而削弱筒体刚度。侧向铰接耳上的同轴孔用于安装销轴,使整个夹紧件能够绕固定支点摆动,因而孔位与环形筒中心之间的距离、孔轴线与筒轴线的平行度,都会直接影响动作轨迹和锁紧可靠性。

  建模时应优先处理环形筒、长臂和铰接耳之间的连续过渡。长臂与筒壁相接区域承受较大的弯曲载荷,若采用尖锐交线,容易在反复扳动时形成应力集中,因此根部应设置圆滑过渡,并保持壁厚连续。铰接耳采用双耳或加厚单耳形式时,需要关注销轴孔周边的承载能力,孔边缘可根据受力情况增加凸台,以提高接触面积和抗挤压能力。开口锁紧段的两个端面应保持平整,后续可配合螺栓、凸轮或快压机构实现收紧。

  外形尺寸方面,环形筒内径由被夹持轴径决定,外径则依据壁厚、弹性变形量和所需夹紧力综合确定;长臂长度影响操作力与行程,过长会占用周边空间并可能造成干涉,过短则锁紧手感偏硬。铰接耳的宽度、孔径和厚度应按销轴标准件及剪切强度校核,耳板外侧需预留扳手或紧固件操作空间。安装边界上,要核查长臂在张开与闭合两个极限位置的扫掠范围,避免与机架、护罩或相邻管路发生碰撞;同时环形筒轴线高度应与配套轴系中心高一致,防止装配后产生别劲。

  该类结构在设计上兼顾了刚性与微量弹性,薄壁开口段提供变形能力,长臂提供力矩增益,铰接孔提供旋转基准。细节处理上,筒口可设置倒角以便轴件导入,长臂端部可做成加宽或折弯形态以改善握持和受力,销轴孔端面应保持垂直,保证铰接后转动平稳。整体结构简洁、动作直接,适合用于频繁装夹、快速调整和维护空间有限的机械工位。
