CA6140普通车床主轴传动曲轴结构

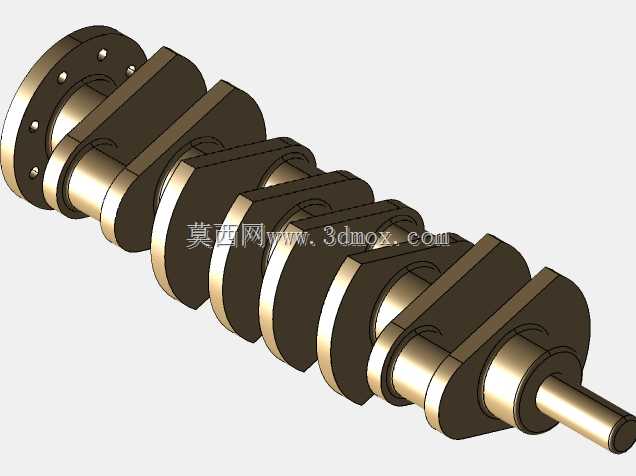

　　该曲轴结构面向CA6140普通车床的传动与运动转换场景，在机床主轴箱、进给传动链以及需要将旋转运动与往复动作进行耦合的机构中承担核心传力作用。实际装配时，曲轴两端轴颈分别支承在箱体轴承位上，左端法兰盘用于与带轮、联轴器或传动盘连接，输入动力后，多组偏心曲柄销按相位依次布置，带动连杆或滑块完成周期性往复运动。从结构细节看，模型完整表达了主轴颈、曲柄销、曲柄臂、法兰连接端和输出轴段的几何关系，各段轴径过渡处保留圆角，避免应力集中；曲柄臂采用厚壁盘状结构，在回转过程中兼顾刚度与配重平衡。设计思路上，先依据车床箱体内部轴承跨距确定两端支承轴颈的位置，再按执行件行程要求反推偏心距，曲柄销直径则根据传递扭矩、

　　连杆小头轴承宽度以及表面承压能力协调确定。法兰端均布螺栓孔，便于与外部传动件定心和锁紧；轴段上的台阶面为轴承、挡圈和密封件提供轴向定位边界。外形尺寸方面，整体沿轴向呈长轴布置，径向轮廓由曲柄销回转半径决定，安装时需校核曲柄臂与箱体内壁、连杆大端及润滑管路之间的最小间隙，防止运动干涉。该类零件在机床运转中承受交变弯曲与扭转载荷，建模时对同轴轴颈、偏心销中心距、相位角和法兰孔位均进行了连续约束，能够直接用于干涉检查、装配关系确认、运动轨迹分析以及加工工艺讨论。对于从事设备改造、传动机构设计和机床维修的工程人员，该结构可用于理解曲轴在车床系统中的支承方式、动力输入路径和往复执行机构匹配逻辑，也可作为轴类偏心零件建模、工程图绘制和装配校核的参考对象。
