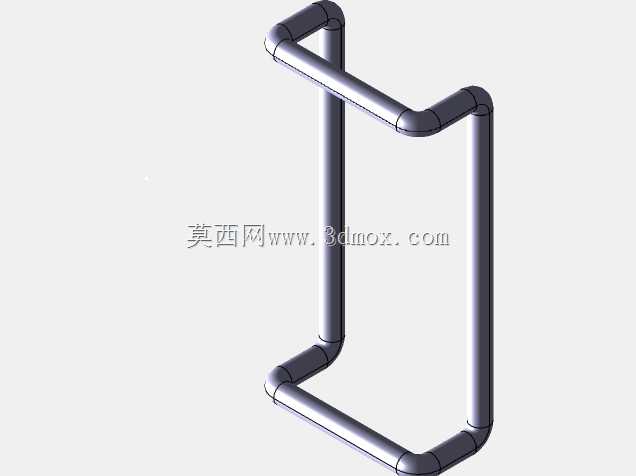

CA6140车床配套多段折弯金属管路构件

　　这款多段折弯金属管路构件，是CA6140普通车床润滑与冷却系统中的核心导流部件，主要承担车床主轴箱、进给箱内部润滑油的定向输送，以及切削区域冷却介质的支路导流功能，在车床整机流体回路中起到衔接不同功能模块、保障介质稳定输送的作用。从实际应用场景来看，车床运行过程中，主轴高速回转产生的摩擦热、进给机构往复动作的磨损，都依赖稳定的油路输送润滑油来实现降温与减磨，而这款弯管的走向完全贴合车床床身内部的预留安装空间，避开了齿轮传动、丝杠进给等运动部件的运行轨迹，不会在设备运行过程中与运动构件产生干涉。设计阶段首先梳理了车床内部的安装边界：床身内侧的安装间隙最小处仅为18mm，因此管件选用外径12mm、壁厚1.5mm的无缝金属管材，

　　既保证了足够的通流面积满足润滑油流量需求，也预留了足够的安装间隙避免装配时出现卡滞。折弯段的曲率半径统一设置为管材外径的2倍，这一参数是结合金属管材冷弯工艺的成型极限确定的，既避免了折弯处出现管壁褶皱、通流截面缩小的问题，也能降低冷弯加工时的管材开裂风险，同时统一的折弯半径也能减少加工时的模具更换频次，提升批量加工的效率。管路的两端接口位置严格匹配车床箱体上的预留接头坐标，轴向偏差控制在0.2mm以内，装配时无需额外调整即可直接与快插接头对接，减少现场装配的修配工作量。从功能特性来看，这款弯管的多段连续折弯结构，能够在有限的封闭空间内实现介质流向的多次转向，无需额外增加接头转接，减少了管路的潜在泄漏点；管材表面经过防锈钝化处理，

　　能够长期耐受车床内部润滑油、切削液的腐蚀，使用寿命与车床整机的大修周期匹配，日常维护无需单独更换。实际选型适配时，需要注意管路的固定点设置：在每段直线管段的中部设置管卡固定位，避免车床运行时的振动导致管路共振磨损，同时固定位的位置要远离箱体的排油口与检修窗口，不会给后续的设备检修造成遮挡。不同于通用直管路需要现场弯折适配，这款预成型弯管完全按照CA6140车床的内部空间参数设计，装配后管路走向规整，不会出现管路杂乱堆叠挤压的问题，也能避免后期设备维护时因管路移位导致的介质泄漏、供油不足等故障。在建模过程中，每一段折弯的角度、直线段长度都经过实际装配验证，折弯处的管壁增厚、减薄区域都做了工艺性补偿，确保加工成型后的管件能够完全适配安装位置，不会出现装配应力导致的管路变形、接头密封失效等问题。
