UPVC单端内丝直通承插接头结构

　　该接头属于低压流体输送管路中的过渡连接件，一端采用内螺纹接口，另一端为承插式粘接端口，主要用于硬质聚氯乙烯管路与带外螺纹阀件、泵口、仪表接口或金属管段之间的转换衔接。在水处理加药管线、化工酸碱输送支管、泳池循环系统、实验室给排水管路以及暖通冷凝水排放管路中，这类单边内丝接头使用频率很高，能够在不改变管路走向的情况下完成不同连接形式的对接，减少现场额外配置转换件的工作量。

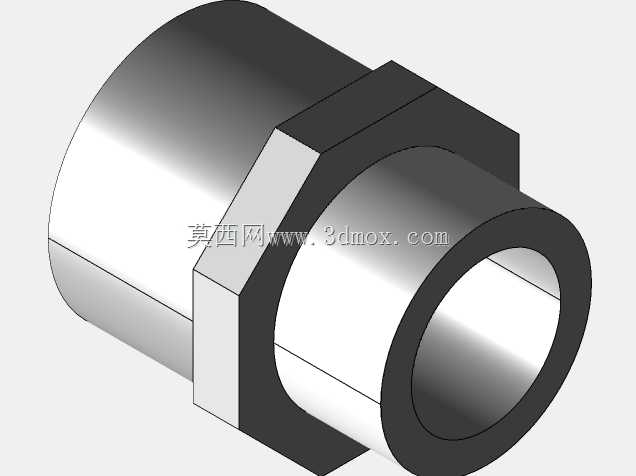

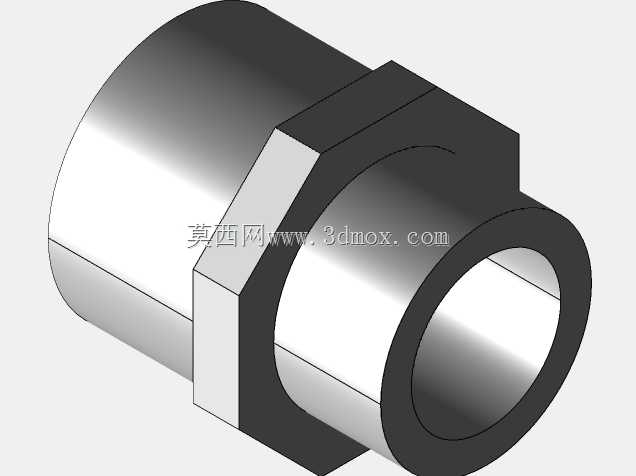

　　从结构上看，零件主体为阶梯式直通构型，中部设置六角受力台，两侧分别延伸出螺纹连接段和承插套筒段。六角台的对边尺寸按照常规管钳拧紧空间预留，既保证扳手咬合时不会打滑，也避免外形过大造成相邻管路安装干涉。内螺纹段的壁厚围绕螺纹牙底进行补强，防止拧紧过程中应力集中导致螺纹根部开裂；承插段内部设有承插孔，装配时管材插入后通过胶粘剂形成密封结合，承插深度按照管径对应的插入长度设计，保证粘接面有足够的结合面积。

　　建模时需要重点控制几处边界：内螺纹的公称通径与螺距要和配套外螺纹一致，螺纹起始端留出引导锥面，便于旋入对中；承插内径与管材外径之间保留均匀的粘接间隙，间隙过大会造成胶层厚薄不均，间隙过小则管材无法完全插到位。中部六角台与两侧圆柱段之间采用过渡圆角，避免注塑成型时在棱角位置产生缩痕或应力集中。接头两端的同轴度直接影响管路装配后的直线度，若内螺纹轴线与承插孔轴线偏移，拧紧后会在接口处产生附加弯矩，长期受管路振动或温度变化影响容易出现渗漏。

　　现场布置时，六角台外侧需要留出扳手转动空间，尤其在多路阀组并排安装的场合，接头外径和对边尺寸决定了管路最小排布间距。承插段粘接后不宜立即承受较大外力，需等待胶层固化；螺纹端通常配合生料带或弹性密封件实现密封，拧紧力矩不宜过大，因为塑料件的蠕变特性明显，过度压紧可能导致螺纹开裂或六角台变形。整体结构没有活动部件，功能集中在接口转换与密封承载上，设计时在满足PN16压力等级的前提下控制壁厚，既保证承压能力，也兼顾材料消耗与成型工艺性。
