双铰孔摇臂连杆传动支撑构件

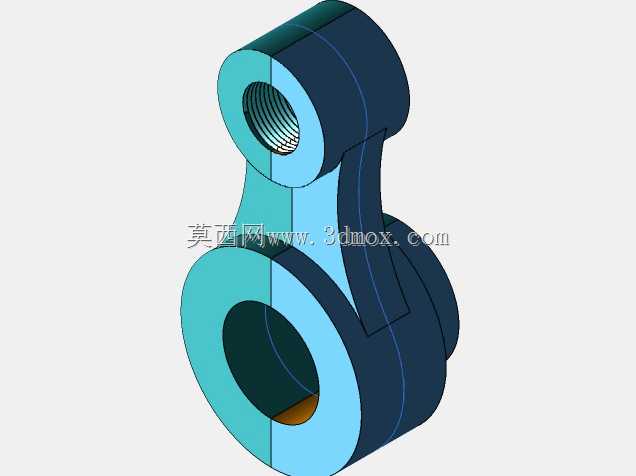

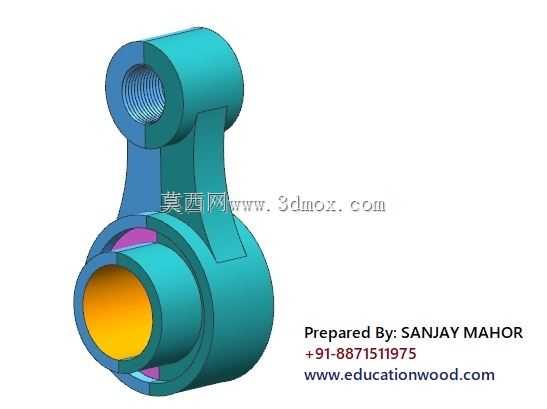

　　这款带双同轴铰孔的摇臂式连杆构件，常见于中小功率机床进给传动、轻工包装设备摆杆机构以及工装夹具的力传递路径中，核心作用是把旋转轴的角位移转化为另一端铰接点的往复摆动，或是把直线驱动件的推拉动作换向传递到执行端。从结构布局来看，构件两端分别设置了直径不同的筒状铰接座：上端小直径筒体内壁加工有连续内螺纹，既可以直接和带外螺纹的调节螺杆旋合，实现摆臂有效工作长度的微调，也可在装入衬套后作为回转支承位，和固定销轴形成低摩擦转动副；下端大直径筒体预留了更大的内孔空间，内部可嵌入自润滑铜套、滚针轴承或者耐磨轴瓦，承载机构运行过程中产生的较大径向载荷，大孔端面预留的环形台阶面可以对轴承外圈做轴向定位，避免传动换向时衬套出现轴向窜动。

　　连接两个筒状铰座的臂身采用变截面过渡设计，靠近大载荷端的臂体厚度更大，向小铰孔端逐步收窄，既规避了两个筒体交接处的直角应力集中，也在控制整体构件重量的前提下保证了臂身的抗弯、抗扭刚度，在频繁往复摆动的工况下不会出现臂体挠曲变形导致的传动卡滞。做三维结构设计时，首先要锁定两个铰孔的中心距尺寸，这个参数直接决定整个连杆机构的行程传动比，需要和配对驱动件的摆角范围、执行端的动作行程做运动学校核，避免出现机构死点或者运动干涉。两个铰接孔的同轴度、孔轴线与臂身对称面的垂直度都需要设定合理形位公差，若孔位偏斜会导致销轴装入后出现别劲现象，长期运行会加剧衬套偏磨。安装边界层面，大铰孔端的外圆直径要预留足够的周边间隙，

　　保证摆臂在整个摆动角度范围内不会和设备机架、相邻传动零件发生磕碰；上端带内螺纹的筒体外侧要留出扳手空间，方便调节螺杆锁紧螺母的装拆操作，臂身侧面的过渡曲面做了圆滑处理，没有突兀的凸起结构，既降低了铸造或者3D打印成型时的应力集中风险，也方便后续加工时的装夹找正。这类摇臂构件在实际装配时，大孔端一般作为固定摆动支点，小孔端连接驱动拉杆或者调节螺杆，臂身的受力以交变弯曲载荷为主，设计时可以在臂身和筒体交接的位置增设局部加强筋，进一步提升构件的疲劳寿命，内螺纹段的螺纹长度要满足螺杆旋入深度要求，保证螺纹连接的承载能力，避免调节受力时出现滑牙失效。
