方形电机连接法兰安装转接座

项目分类:通用机械零部件 发布时间:2023-09-15 ID:711524
  • 方形电机连接法兰安装转接座

  该零件属于电机与主机之间的过渡连接构件,常见于机床改造、自动化输送线、小型动力单元以及发动机外围传动系统中。它的核心作用不是承载复杂运动,而是在有限安装空间内完成电机端面、传动轴中心高和设备安装基准之间的可靠对齐。实际装配时,法兰背面贴合电机或减速机构前端面,正面通过四角通孔与机架、支座或工作台连接,中间大孔为轴伸、联轴器或轴承外圈留出通过空间,避免动力输出部件与板体发生干涉。

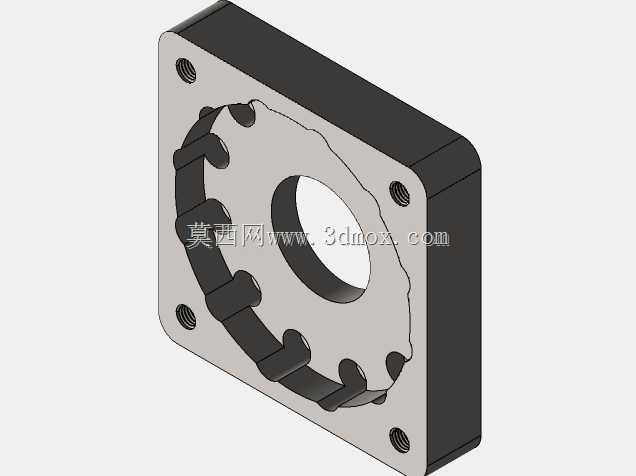

  从结构上看,零件采用方形外轮廓与较厚实体板结合的形式,四角布置沉孔或螺纹安装位,便于螺栓从外侧压紧,也方便在检修时单独拆卸电机而不破坏主机侧基准。中部圆孔周围设置异形凸台和分段式加强筋,这些结构并非装饰特征,而是围绕螺栓预紧力、轴系弯矩和振动工况进行的局部补强。电机启停过程中会产生周期性扭振,若法兰仅采用等厚薄板,孔位附近容易出现应力集中,长期运行后可能引起接触面微动磨损;通过在中心区域增加凸缘并在受力方向布置筋位,可以提高板件抗弯刚度,同时控制整体重量。

  建模时应优先确定安装基准面和中心孔轴线。方形外轮廓用于限定外部边界,四角孔位决定与机架的互换性,中心孔直径则需与轴伸、联轴器外圆或轴承座保持合理间隙。异形内轮廓要结合相邻零件的包络空间处理,尤其在电机端盖凸缘、接线盒方向、紧固扳手空间受限的情况下,法兰不能只按二维投影绘制,必须在三维环境中检查装配体状态。厚度方向需要兼顾螺栓啮合长度和支撑面宽度:过薄会降低连接刚性,过厚则会增大电机轴伸与负载轴之间的距离,使联轴器补偿量下降。

  工程应用中,这类法兰多用于非标准动力接口的适配。当标准电机端面与老旧设备安装孔不一致,或伺服电机、步进电机替换原动力部件时,转接法兰可以避免在主机床身上重新大面积加工。设计过程中要保证两侧安装孔的同轴度、端面平面度以及中心高一致性;接触面应尽量完整,避免局部悬空。四角孔周围可根据螺栓规格设置沉台,使螺钉头部或螺母沉入实体区域,保证压紧力垂直作用于结合面。中心孔周边的断续筋位还可形成避让槽,为卡簧、端盖台阶或定位销留出位置。

  整体结构体现了典型机械连接件的设计思路:以明确的安装边界约束外形,以轴系通过需求确定中心孔,以螺栓分布和振动载荷决定厚度与加强形式。对结构设计人员而言,完成该类零件时不仅要关注单体造型,还应结合电机样本、联轴器长度、机架孔位和维护拆装路径进行校核,使法兰在装配后既能传递稳定支撑,又能适应批量设备中的标准化替换。
