模块化线轴支架进料器带SKF轴承

　　这套线轴支架进料器主要面向线材、焊丝、打印耗材、细缆以及小型卷料的放卷与导向场景，常见于桌面加工工位、装配台、3D打印工作站和小型自动化送料单元。卷料在放卷过程中容易出现拖拽、跑偏、松圈和卡滞，尤其当线轴宽度变化、卷径差异较大时，单一固定支架很难兼顾稳定性与通用性。该结构通过两侧对称支承板和四个滚轮形成托举通道，使线轴能够绕自身轴线平稳旋转，线材从上方或侧方引出时阻力更小，放卷节奏也更连续。

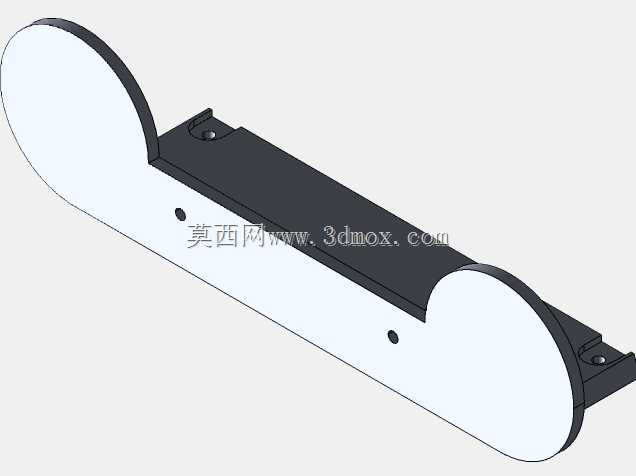

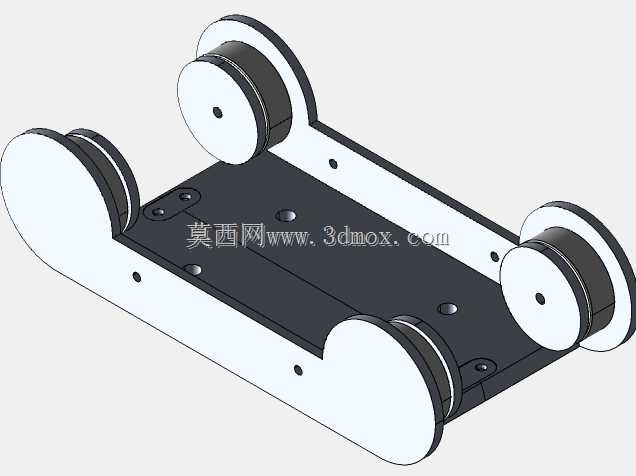

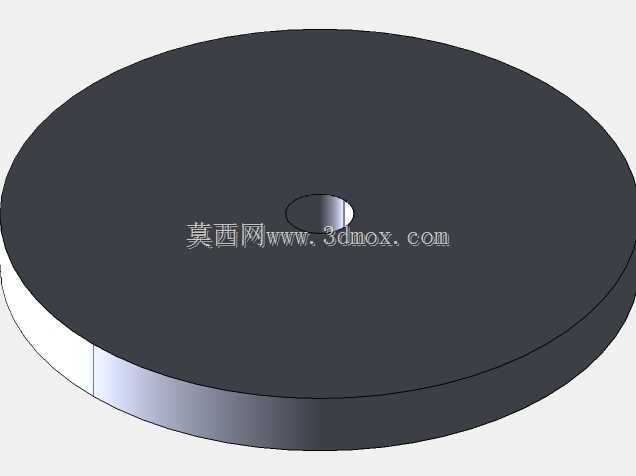

　　从结构思路看，支架采用左右分体侧板加底板的组合方式，侧板轮廓为带圆弧过渡的板件，端部开孔用于安装滚轮组件。滚轮内部配置SKF 6200轴承，轴承承担径向支承，滚轮外圈与线轴法兰或卷料侧面接触，转动过程中把滑动摩擦转化为滚动摩擦。这样做的好处是线轴启动时不需要克服较大的静摩擦，细线材被突然拉紧时也不容易产生冲击断线。四个滚轮分置两端，形成近似V形或平行托辊的支承关系，既能限制线轴轴向窜动，又能允许不同卷径在一定范围内自适应落位。

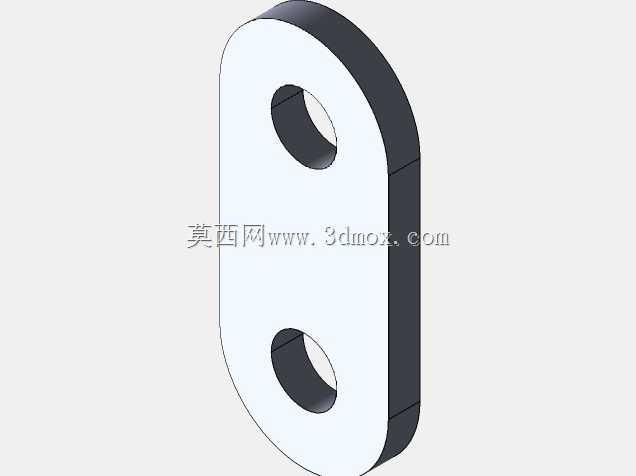

　　安装边界方面，底板和侧板预留了M5安装孔，可将整个支架固定到工作台面、设备机架或铝型材框架上；支架两半之间可通过M3螺钉与连接件锁紧，形成确定宽度。若现场需要同时放置多卷材料，也可以把多个支架并排串联，用额外螺钉连接成支架链，从而减少单卷占地并统一送料方向。设计中保留了较宽的阀芯适配范围，可覆盖约54mm到70mm宽度的线轴；对于细长线轴，需要核对卷料法兰直径与滚轮跨距，避免卷料自重造成侧板外张或滚轮接触点过偏。

　　实际选型时，应重点关注三个位置：一是轴承与滚轮的同轴度，压装后外圈应转动顺滑，无明显卡滞；二是侧板孔位与底板连接面的垂直度，若板件偏斜，线轴旋转会产生侧向推力；三是螺钉锁紧长度，固定塑料件时不宜过度攻丝或强行拧紧，防止螺纹孔周围材料开裂。用于打印件制作时，侧板承载区应保证足够厚度和填充密度，底板与线材经过的区域可适当增加圆角，避免应力集中。

　　该装置并不追求复杂传动，而是以低成本、可复制、可扩展的方式解决卷料支承问题。它既可以作为独立放卷架放在工位旁，也可以嵌入送料机构前端，作为线材进入导管、焊枪、打印头或装配夹具前的缓冲与导向单元。多套并联后，不同颜色、规格或材料的卷料能够分区放置，换料时只需抬起线轴并重新落入滚轮之间，维护和调整都比较直接。
