斜撑式铰接支座机械结构设计

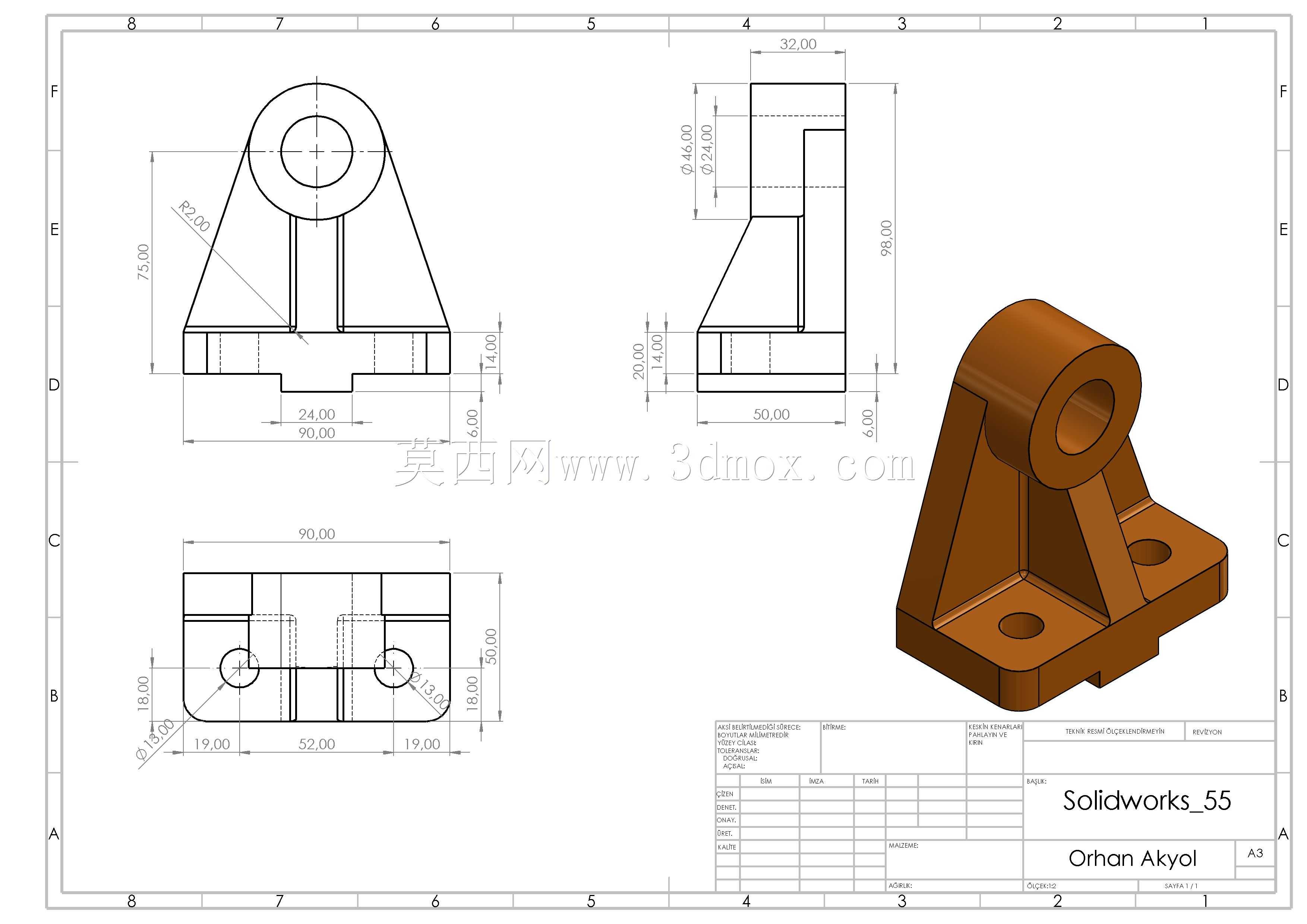

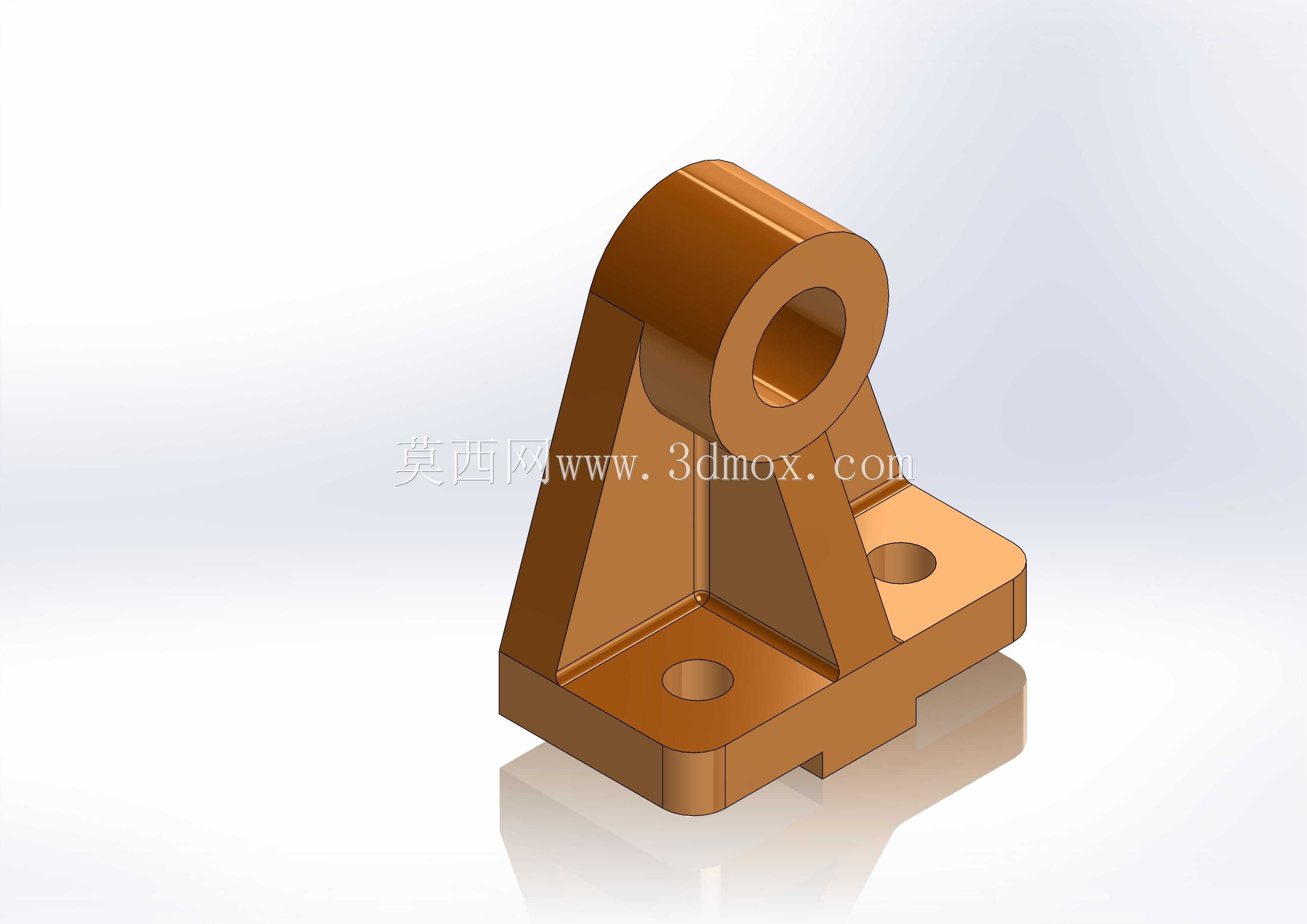

　　这套支座类结构在车间工装夹具、小型输送线侧边导向、检测台架铰接点位里十分常见，日常做产线改造时经常会遇到类似需求：既要给上方摆动件提供回转支撑，又要保证底座能牢牢锁在安装基板上，同时控制整体重量、避免铸件出现局部壁厚突变。整个零件采用一体式铸造成型思路，底部是带两个沉头安装孔的矩形法兰底板，底板边缘做了小尺寸倒角，既消除装配时的锐边磕碰风险，也能在落砂、清砂工序里减少边角应力集中。底板上方竖立的圆筒铰耳是核心功能位，内孔贯穿整个筒段，用来穿装铰接销轴，筒壁厚度按常规轻载工况选取，既满足销轴配合的接触强度，也不会因为壁厚过大导致铸造冷却时出现缩孔。铰耳和底板之间没有采用单薄立板连接，而是布置了两块对称分布的三角形加强筋，

　　筋板从底板上表面一直延伸到铰耳筒身外侧，形成稳定的三角承力结构——当上方铰接件传递径向载荷时，力流会从筒身顺着筋板分散到底板整个安装面，不会在立板根部出现应力集中断裂的问题。做结构建模时首先要锁定安装边界：底板的两个安装孔中心距要和现场安装基板的预留螺孔完全对齐，铰耳内孔的中心高度决定了整套摆动机构的回转轴线标高，这个尺寸在装配时直接关联联动部件的运动轨迹，不能出现偏差。铰耳筒身的轴向宽度要和配对的叉形接头间隙匹配，保证销轴穿入后铰接件可以灵活摆动，不会出现轴向窜动过大或者卡滞的情况。底板底部预留了小尺寸定位凸台，装配时可以卡在基板的定位槽里，不用反复调校支座的水平位置，大幅缩短现场装配的对位时间。这类支座大多用在轻载铰接场景，

　　比如小型料门的翻转支撑、防护罩的开合铰接、工位挡停器的摆动基座，工作时主要承受径向的交变载荷，三角筋的布局刚好抵消侧向弯矩，避免长期使用后支座出现歪斜。建模过程中要注意所有转接位置都设置铸造圆角，避免直角位置产生应力集中，同时拔模斜度统一取1到1.5度，方便后续模具开模起模，不需要后期额外做大量机加工修正。内孔和底板安装面后续会安排机加工保证配合精度，其余非配合面直接保留铸造毛坯面，在满足使用要求的前提下控制加工成本。
