Printalot优化版1kg打印耗材绕线盘

　　日常FDM打印车间里，耗材线轴是最容易被忽略却直接影响送料稳定性的部件。旧款大孔径线盘在不少桌面级打印机的料架上会出现旷量过大、转动窜动的问题，尤其是悬臂式料架或者顶部挂料结构，线盘左右晃动会连带送料齿轮出现拉扯阻力波动，轻则打印表面出现周期性纹路，重则回抽错位引发断料、堵头。这款改良线轴的设计出发点，正是针对现有通用料架的适配痛点做结构收敛。

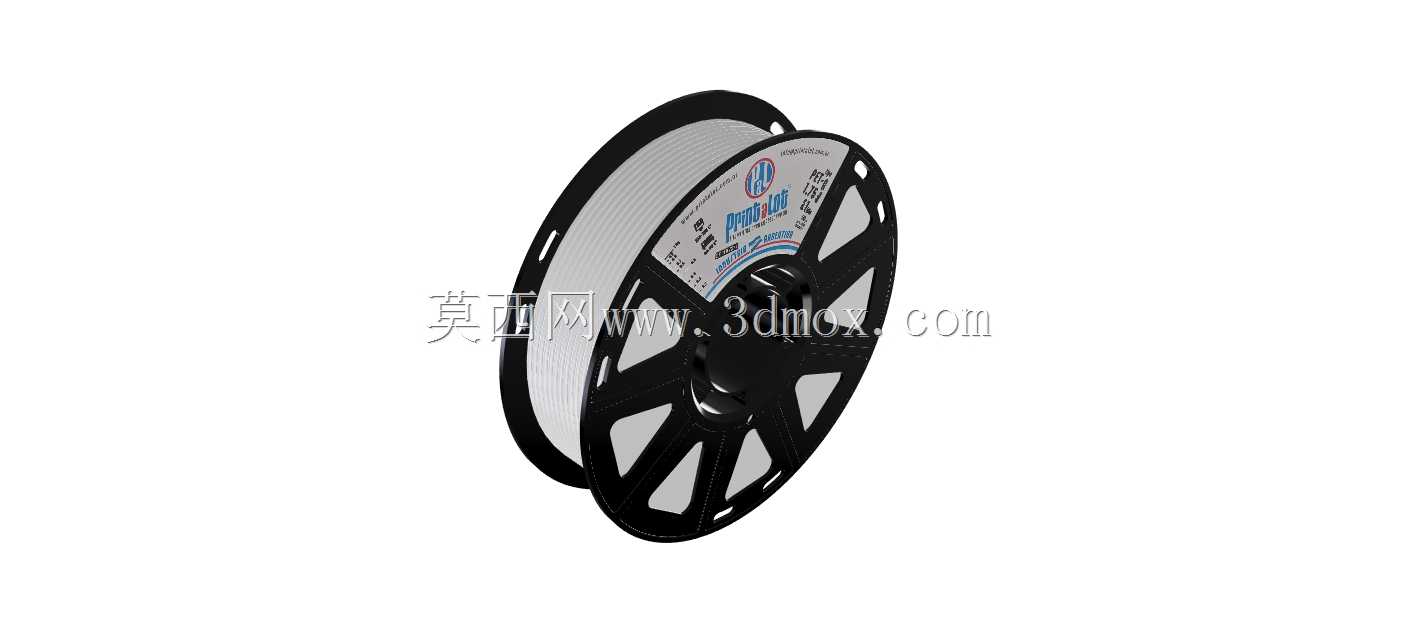

　　从安装边界来看，线盘整体外径维持209mm，适配绝大多数桌面打印机的封闭料仓与外置挂架空间，不会出现盘体蹭到机箱内壁的情况。核心改动集中在阀芯区域：原版75mm的中心孔径被收窄至53mm，这个尺寸刚好匹配市面上主流打印机标配的料轴直径，装夹后径向间隙控制在极小范围，线盘转动时不会出现偏心甩动。阀芯两侧的挡边厚度也做了同步调整，轴向总宽度57mm，刚好容纳1kg标准重量的1.75mm耗材，盘边内侧的限位台阶可以压住耗材卷的端面，避免运输过程中耗材松脱散卷。

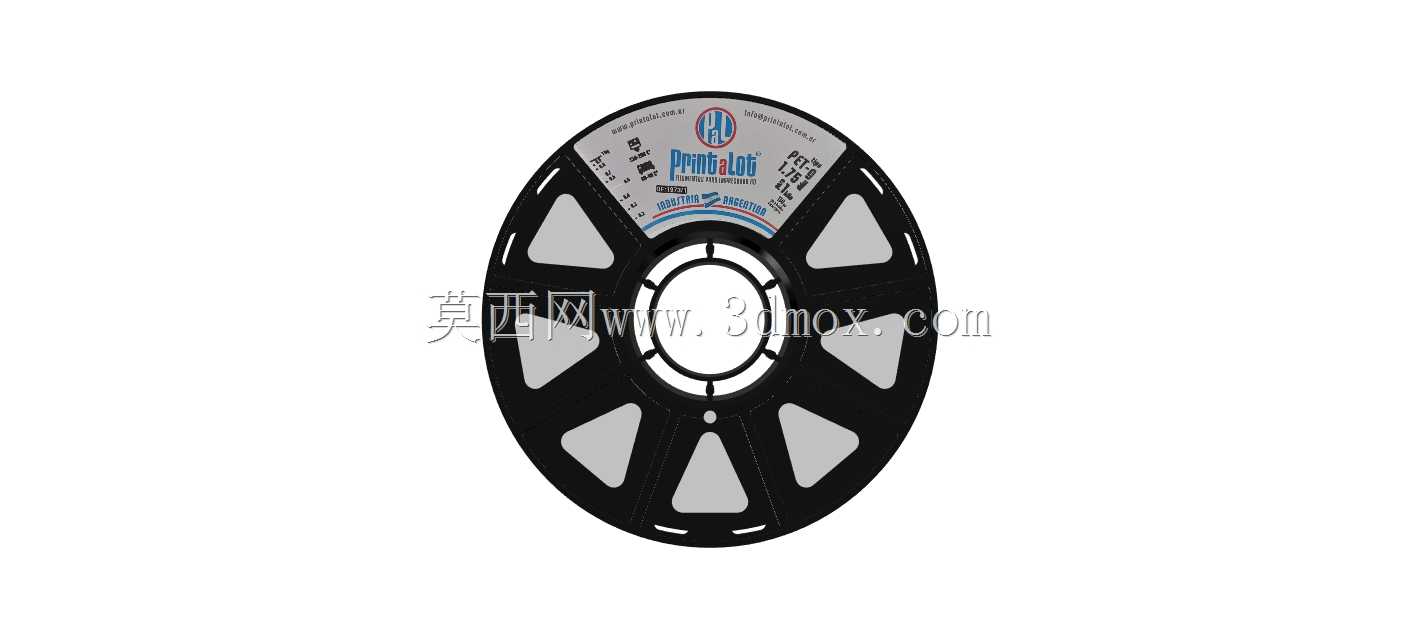

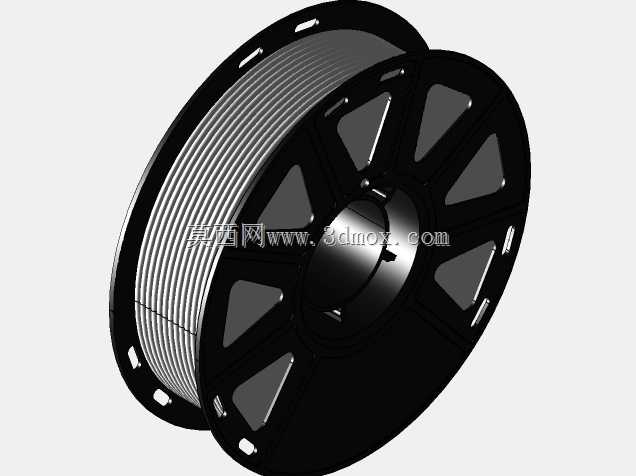

　　结构设计上，盘体采用镂空辐条布局，六组对称的减重槽在保证整体刚性的前提下大幅降低了塑料用量，打印成型时的耗材消耗更少，同时转动惯量更低，送料电机牵引时的启停响应更跟手，不会因为盘体自重过大出现拖拽滞后。盘片边缘做了圆弧过渡，没有尖锐棱角，手工更换耗材时不会刮伤线材表面，也避免操作人员换料时被毛边划伤。中心孔周边做了加厚凸台，长期反复装拆料轴也不会出现孔位磨损变大的问题，重复使用寿命远高于薄片状简易线轴。

　　实际应用场景覆盖桌面FDM打印机、独立多喷头打印设备、小型打印农场的集中供料架，既可以用来收纳全新未拆封的第三方耗材，也可以作为散装线材、回料重绕线材的收纳载体。线盘两侧的标签平面预留了平整区域，使用者可以直接粘贴耗材材质、颜色、烘干时长的标识，批量管理耗材时辨识度更高。针对带料仓烘干功能的设备，这款线盘的镂空结构还能让热风穿过盘体缝隙，加热过程中线材内外层受热更均匀，烘干除湿的效果比实心侧板线盘更出色。

　　建模过程中所有配合尺寸都按工程公差做了预留，中心孔与标准料轴的间隙、两侧盘片的平行度、辐条的拔模角度都经过校验，不管是直接3D打印成品使用，还是作为注塑量产的结构原型，都不需要额外做大量结构修正。和传统大孔径线盘相比，收窄后的阀芯还提升了盘体整体的抗形变能力，堆叠存放时不容易被上方料盘压弯变形，仓储运输过程中的损耗率更低。
