可调节伸缩式支撑梯架结构设计

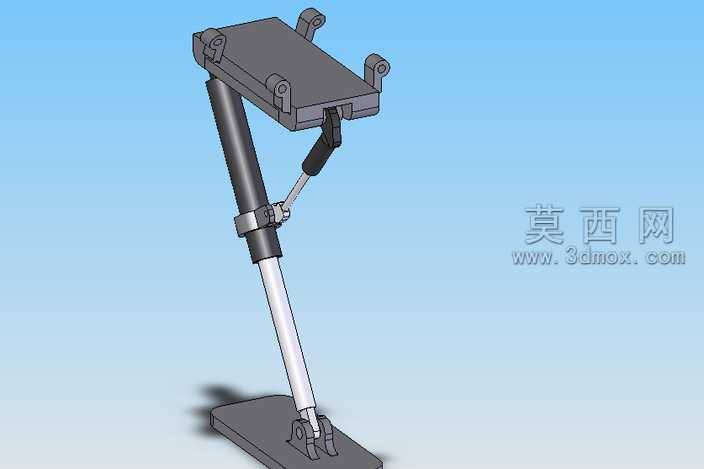

本作品为可调节伸缩式支撑梯架的三维建模设计成果，建模过程中严格遵循机械结构设计的合理性与实用性原则，先通过草图绘制勾勒出整体轮廓与各部件的基准尺寸，再依次完成底座、伸缩立柱、调节机构、顶部承载平台等独立零部件的建模，确保每个零件的尺寸公差、装配间隙都符合实际机械加工的工艺要求。在结构设计上，底部采用宽面平板式底座，增大与支撑面的接触面积，有效提升整体放置的稳定性，避免使用过程中出现侧翻风险；中部的伸缩立柱采用内外套管配合的结构，搭配带手柄的锁紧调节机构，可根据实际使用需求灵活调整整体支撑高度，调节完成后通过锁紧结构实现可靠固定，防止立柱受力回缩；顶部承载平台设置了多组带铰接结构的固定卡扣，可适配不同规格的被承载物件，卡扣的铰接设计能够适配一定角度的安装偏差，提升装置的适配性。渲染环节采用哑光金属材质模拟立柱的金属管材质感，底座与顶部平台采用磨砂硬质工程塑料材质表现，调节手柄采用防滑橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性，同时添加柔和的环境光影与地面投影效果，让整体模型的视觉呈现更贴近真实产品的实物状态。设计过程中充分考虑了装置的使用场景，针对支撑类装置的受力特点，在立柱与底座的连接位置、调节机构的受力部位都做了加强结构设计，避免应力集中导致的部件损坏，整体结构简洁紧凑，调节操作便捷，既满足了可调高度的支撑使用需求，也兼顾了结构的可靠性与耐用性，可作为同类可调支撑装置设计的参考模型，也可用于相关机械结构教学的演示案例。
