CA6140车床溜板箱安全限位门闩结构

　　这款门闩零件是CA6140普通卧式车床溜板箱操作侧的安全限位构件，日常装在溜板箱开合螺母操作手柄旁的箱体端面，核心作用是在车床进给、螺纹加工工况下锁定操作手柄的行程位置，避免操作人员误碰手柄导致开合螺母意外脱开、进给轨迹错位，在批量车削外圆、车内螺纹、走刀切削的车间场景里，是防止操作误动作、保障走刀连贯性的小尺寸关键防护件。

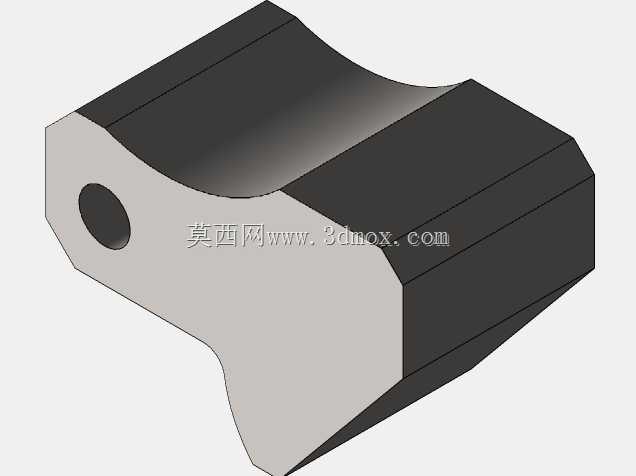

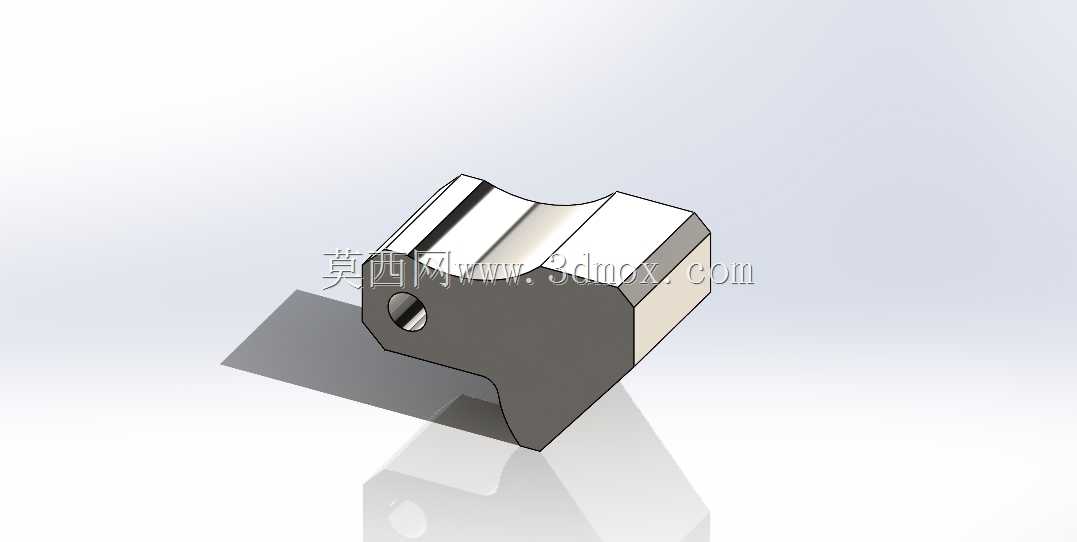

　　从结构设计逻辑来看，零件主体采用异形块状构型，上部加工出与手柄摆动轨迹匹配的弧形让位槽，槽面轮廓完全贴合操作手柄的圆柱摆动包络面，手柄扳动到指定工位后，门闩的卡位边可以抵靠手柄限位平面，锁定手柄的开合状态；零件侧端预制同轴贯通圆孔，用于穿装铰接销轴，整个门闩可以绕销轴小角度摆动，需要切换进给模式时，扳动门闩即可解除限位，操作完成后门闩靠配套扭簧自动回位卡位，不需要额外手动锁定。零件下部延伸出折弯卡位脚，卡位脚的厚度与溜板箱箱体的预留卡槽间隙匹配，装配后卡位脚嵌入箱体导向槽内，既可以限制门闩的摆动行程，也能承受手柄误碰带来的侧向冲击力，避免门闩受载后变形翘曲。

　　建模过程中先以铰接孔的中心作为装配基准原点，先绘制铰接圆孔的中心定位草图，再沿着零件厚度方向双向拉伸生成主体毛坯，之后在上部轮廓草图中绘制手柄让位的弧形曲面，通过拉伸切除加工出弧形让位槽，下部的卡位折弯结构通过中点基准面偏移后绘制草图，双向对称拉伸保证卡位脚两侧壁厚均匀，最后对所有棱角位置做0.5毫米的倒角去毛刺处理，避免装配和日常操作时划伤操作人员。

　　安装边界方面，零件整体厚度适配溜板箱箱体端面的安装空间，铰接孔的中心距到上部弧形槽底的尺寸严格匹配CA6140车床操作手柄的安装中心距，装配后门闩摆动全程不会和旁边的进给手柄、刻度盘发生运动干涉；零件选用45号钢切削加工后做发黑处理，表面具备基础防锈能力，长期在车床切削液飞溅、油雾浸润的车间环境下使用不会轻易锈蚀，卡位接触部位可以承受频繁扳动带来的摩擦损耗，不需要频繁更换维护。
