民用航空涡扇喷气发动机外观结构

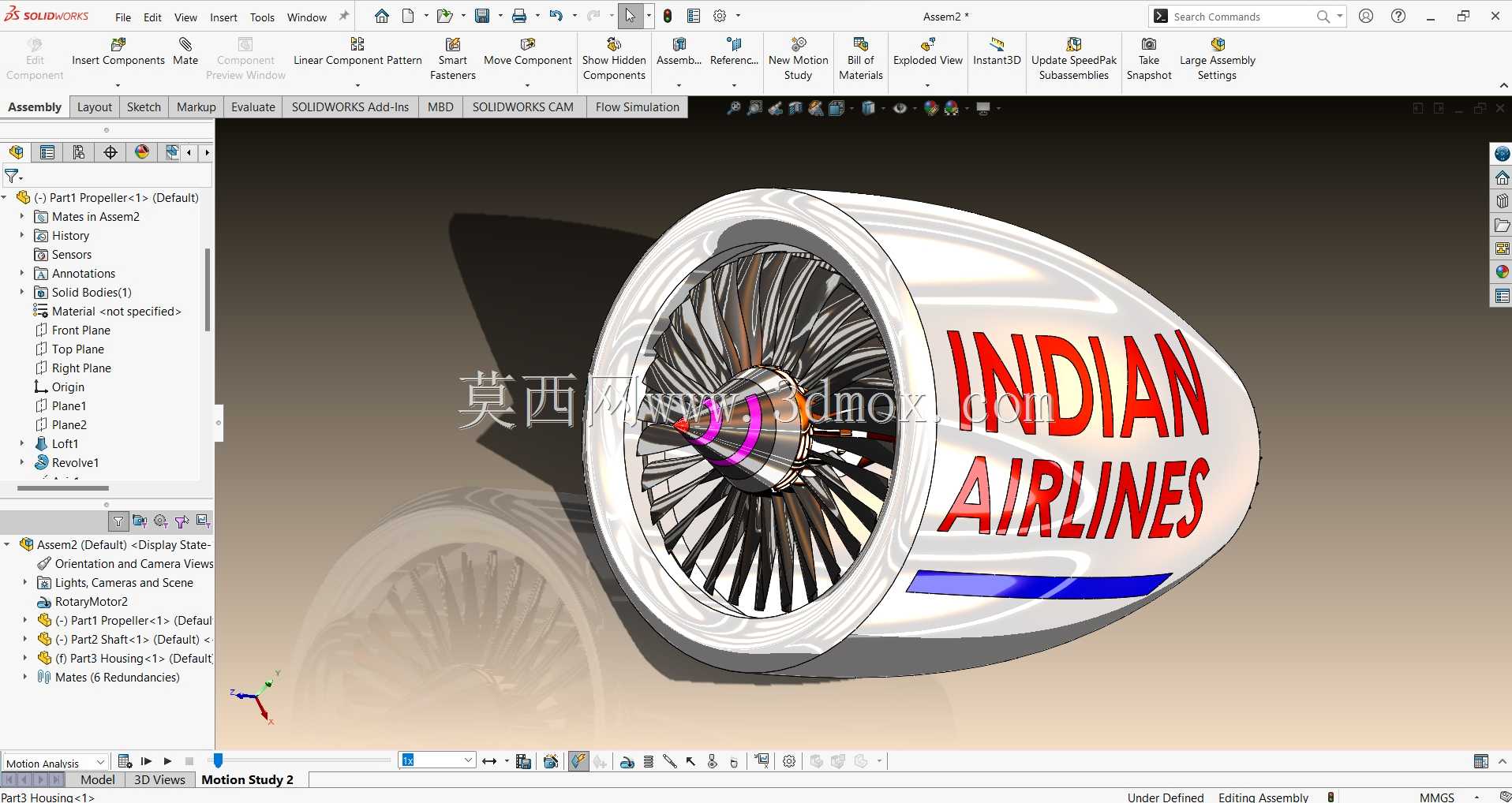

　　该模型还原的是大涵道比民用涡扇喷气发动机的进气端核心外观结构，这类动力装置是当前干线民航客机的核心推进单元，承担着整架飞机巡航阶段的全部推力输出，同时也为机上空调、液压、供电系统提供引气与动力提取接口。从结构呈现来看，模型完整复现了进气整流罩、风扇叶片、包容机匣的外部轮廓，整流罩采用流线型椭球曲面设计，曲面曲率沿着进气方向平滑过渡，能够在高亚音速巡航状态下理顺进气道前方的来流方向，避免气流在进气口产生紊流分离，降低风扇叶片的进气畸变损失。风扇叶片采用宽弦后掠的叶型设计，每片叶片的安装角沿着叶高方向做了渐变扭转，从叶根到叶顶的弦长、厚度逐步收窄，既保证叶根部位有足够的结构强度承受离心载荷，

　　也能让叶顶区域在高切线速度下维持较高的压气效率。机匣外部的标识涂装还原了民航运营场景下的发动机外观特征，实际工程中机匣作为风扇段的包容结构，需要具备足够的结构刚度，在叶片断裂失效的极端工况下能够将高速甩出的碎片包容在机匣内部，避免击穿机身或机翼结构引发次生事故。从安装边界来看，这类发动机通常采用翼下吊装的安装形式，模型呈现的进气段直径是发动机最大外轮廓尺寸，安装时需要预留足够的离地间隙，避免起降阶段吸入跑道杂物，同时进气道轴线与机翼前缘需要保持合理的间距，降低机翼扰流对进气效率的影响。设计过程中需要重点匹配风扇段与核心机的流量匹配关系，进气整流罩的曲面光顺度直接影响进气总压恢复系数，叶片的叶型精度决定了风扇段的压比与效率，模型在外观层面还原了这些关键结构的比例关系，能够用于航空动力科普展示、机务培训教具的结构演示，也可作为民航场景三维可视化项目的动力单元资产使用。
