PPR塑料管道固定抱箍管卡结构

　　该零件属于民用给排水、暖通管路敷设场景中常用的塑料管道固定件，主要承担PPR管材沿墙面、支架或设备基座排布时的限位与支撑作用。在实际安装现场，热水管、冷水管沿墙体明装或沿设备框架走线时，若缺少可靠约束，管路会因介质温度变化产生热胀冷缩位移，长期运行后接口处易出现附加应力，水锤冲击时也会产生晃动与异响。这类半开式管卡正是为解决上述问题而设计：上部为大半圆环抱结构，开口侧保留弹性变形余量，管材压入后依靠弧形内壁贴合管外壁，既限制管道径向窜动，又不会完全锁死管路，允许管材沿轴向产生微量伸缩，释放温度应力。

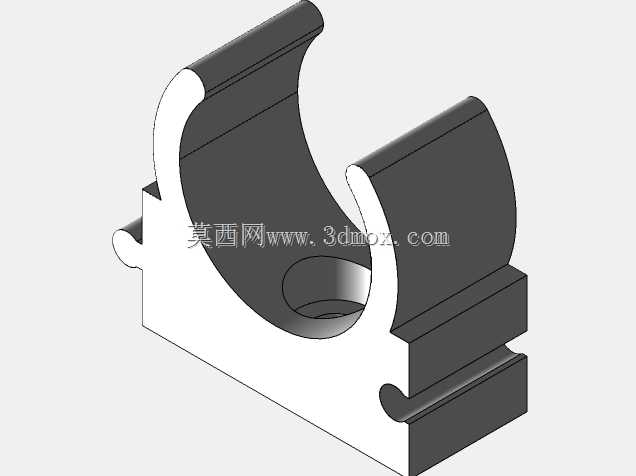

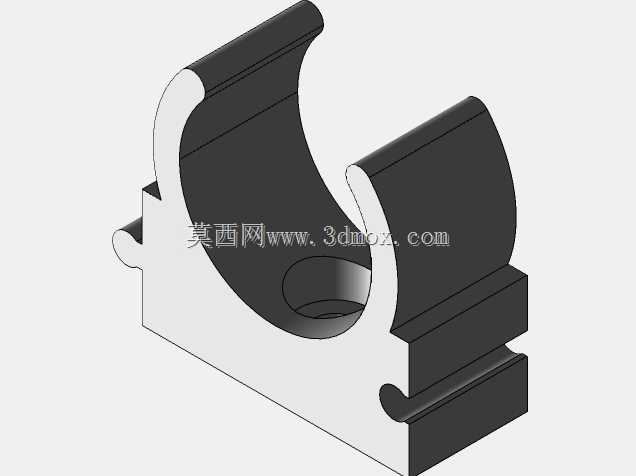

　　从结构形态看，零件主体采用上下分层的承载设计：上半部分为C形夹持弧面，弧壁设置了一定厚度的加强区段，保证塑料材质在长期夹持状态下具备足够抗弯刚度，避免抱箍开口被管材撑开后发生永久变形；下半部分为矩形安装基座，基座底面预留了卡槽式配合结构，可与配套的滑轨、卡扣底座或预埋固定座快速插接，替代传统螺丝逐个锁紧的繁琐工序，在批量管路安装中能显著提升装配效率。基座侧面延伸出的小凸耳用于相邻管卡拼接或定位防转，多根管路平行排布时，可通过凸耳与相邻件对齐，保证管间距统一、走线整齐。

　　设计思路上充分考虑了塑料件的成型工艺特性：整体壁厚过渡均匀，弧形夹持段与基座连接处做了渐变加厚处理，避免注塑成型时因壁厚不均产生缩孔、内应力集中；所有棱角位置均设置圆角，既降低模具加工时的刀具应力，也避免安装人员操作时被锐边划伤，同时减少塑料件受力时的应力开裂风险。夹持内径与标称PPR管材外径保持匹配，弧面曲率贴合管材轮廓，安装后接触面积大，压强分布均匀，不会因局部应力过大压伤薄壁塑料管。

　　安装边界方面，基座的卡槽宽度、深度需与配套固定导轨的尺寸严格对应，建模时需重点校验卡槽与导轨的配合间隙，既要保证插接顺畅，又不能间隙过大导致管卡安装后松旷；C形开口的宽度小于管材外径，形成一定过盈量，压装后开口处的弹性回弹力提供持续夹紧力，建模阶段需核对开口张开至管材外径时的变形量是否在塑料材料允许的弹性变形范围内，避免装配时发生断裂。零件整体高度方向尺寸紧凑，适用于管路与安装面之间空间受限的贴墙敷设场景，基座底部的贴合面保证与安装基面接触平稳，承重后不发生倾斜。在成套供水设备、家装水路改造、厂房纯水管路布设等场景中，这类管卡可标准化批量使用，配合不同规格的夹持弧面，覆盖多种外径的塑料管路固定需求。
