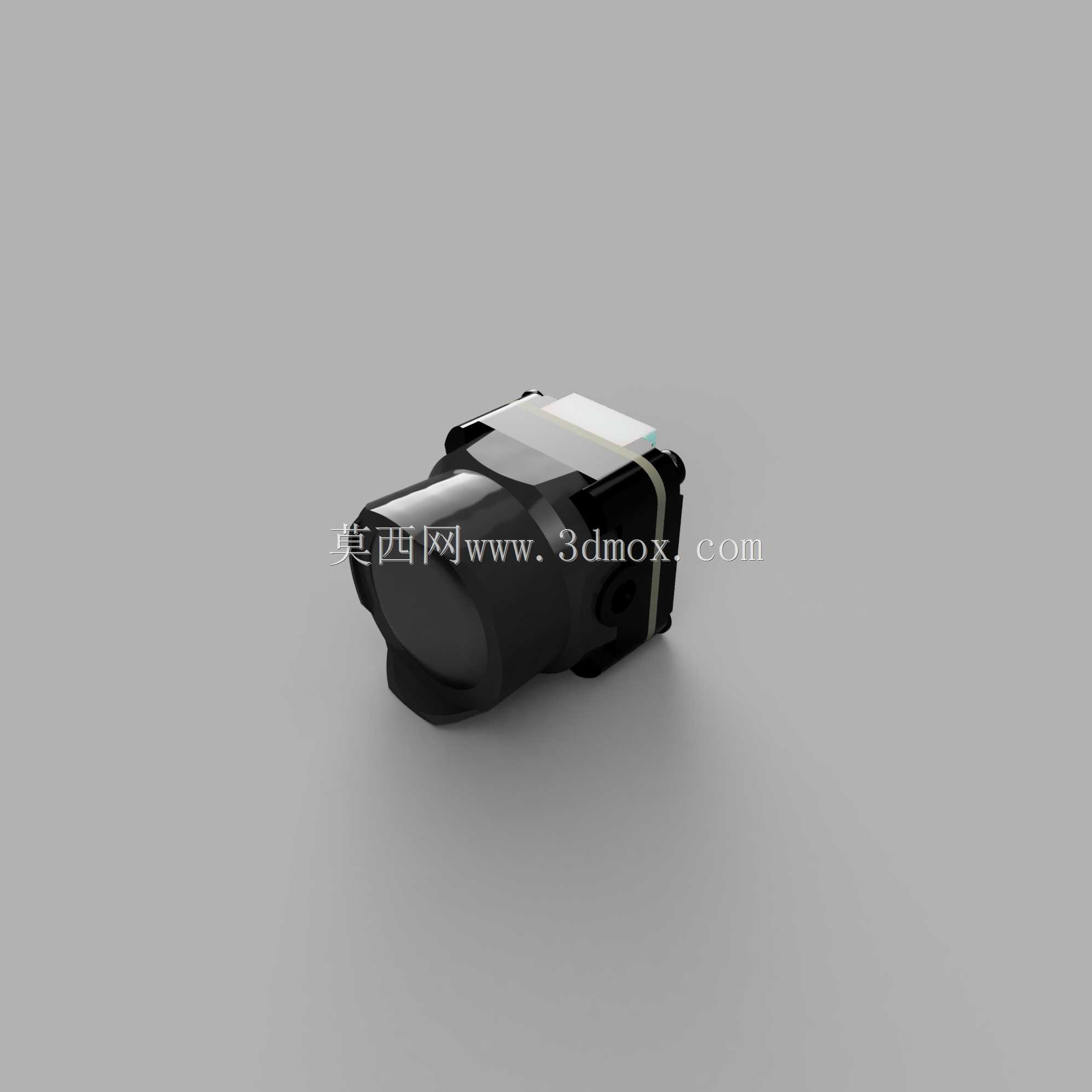

FPV穿越机Runcam Phoenix SE摄像头结构

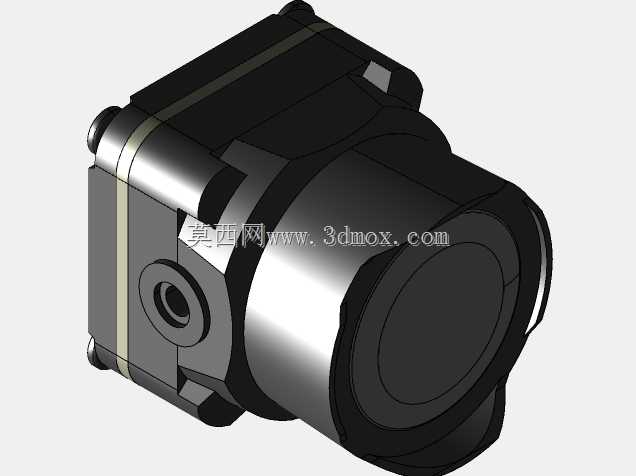

　　这套结构对应FPV竞速穿越机上常用的Runcam Phoenix SE规格机载摄像头，建模时先把整机拆成镜头罩、镜筒、CMOS安装座、外壳上下盖、尾部排线座几个独立子件，再按装配关系逐一约束，方便后续做机架适配或者改装改件时直接调取单个零件。实际装机场景里，这类摄像头要卡在穿越机机头的20mm标准安装孔位之间，镜头朝前探出机架前板，外壳两侧预留的安装耳对应M2螺丝孔，孔距严格对齐主流竞速机架的摄像头固定位，镜头前端到尾部排线出口的总长控制在二十毫米级，宽度适配19mm机架立板间距，高度方向给镜头俯仰调节留出上下十五度左右的摆动余量，不会和机架顶板、图传发射模块发生干涉。

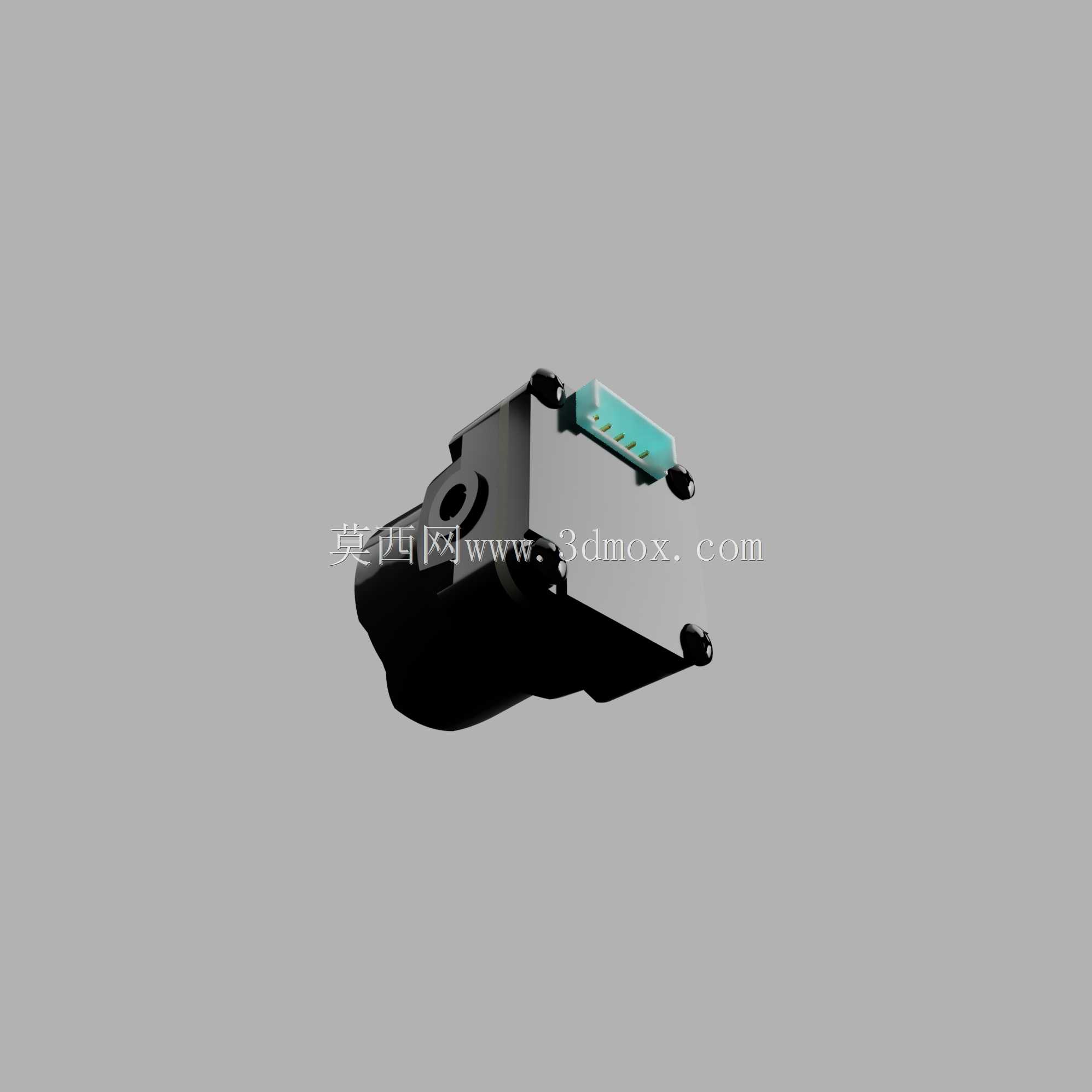

　　设计思路上，镜头罩做了全包式遮光造型，前端内圈做挡光台阶，避免户外强光从镜头侧面串入CMOS产生眩光，镜筒和外壳之间留了0.2mm的装配间隙，既保证镜头调焦时可以顺畅旋动，又不会在飞行震动中出现松旷。外壳主体采用方中带圆的过渡造型，棱角处全部做R1以上的圆角，一方面炸机撞击时能分散冲击力，避免壳体脆裂，另一方面也减少3D打印改装件时的支撑用量。尾部的FPC排线出口做了下沉式槽位，排线弯折后可以顺着机架立板走线，不会被摄像头固定座夹断。

　　从功能特性来看，这个部件在整机里承担第一视角图像采集的作用，前端大光圈镜头负责广角取景，后方安装座贴装感光板，外壳内部预留的筋位刚好压住电路板边缘，不需要额外打胶就能固定板件，抗震性适配穿越机大机动飞行的高频震动工况。建模过程中特意把镜头罩的边缘配合面做了细化修正，拆分后的所有零件在装配体里都保留了完整的配合基准：镜头外圆和镜筒内孔同轴，安装耳底面和外壳基准面平行，后续不管是做替换镜头罩的改装设计，还是把摄像头整合到定制云台、小型航拍载机上，都可以直接引用这些基准面做干涉检查，不用重新测绘实物。安装边界方面，外壳底部到镜头中心的高度、两侧安装孔的同轴度都按量产件实测尺寸还原，选型时只要确认机架摄像头腔的长宽高余量大于该件外轮廓三毫米以上，就能完成适配，不会出现装完后镜头被机架横梁遮挡、或者尾部排线顶到飞控的问题。
