电梯升降模块多孔安装支座结构

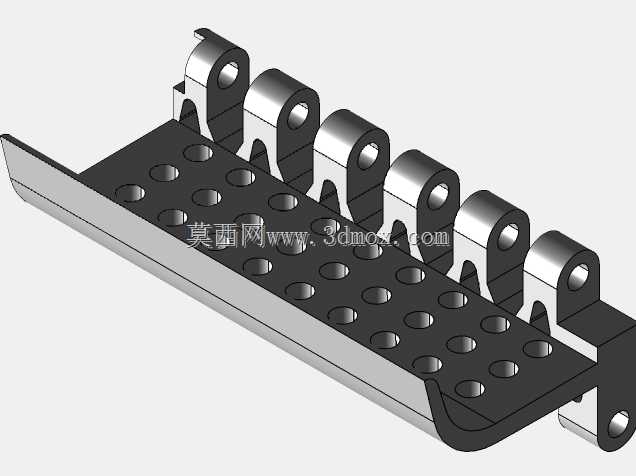

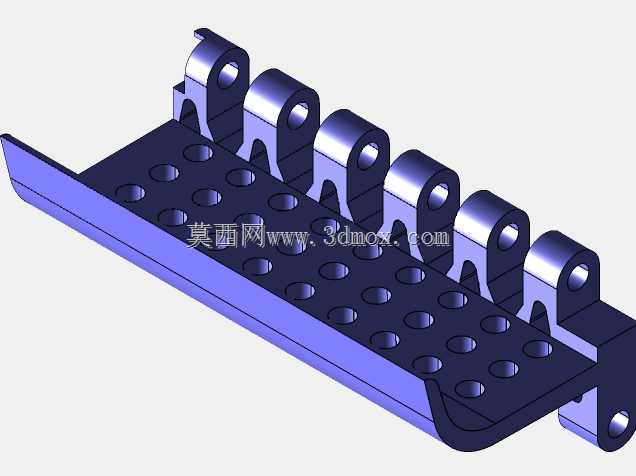

　　这套支座结构面向电梯升降回路的模块化安装需求开发，主体采用折弯钣金承载板搭配六组等距排布的铰接耳座，主要用于电梯井道内信号采集、行程触发类元器件的集中固定，也可在升降类工装、垂直输送设备中作为分层挂载基准使用。承载底板采用整板折弯成型，三边翻边形成刚性围挡，既提升薄板自身抗扭抗弯能力，也避免安装后线缆、元器件从侧边滑脱；板面按矩阵规则加工多组圆形安装孔，孔位间距统一适配常规传感器、接线端子、小型限位开关的安装孔距，现场装配时可根据元器件实际尺寸灵活选择固定点位，无需额外二次打孔。六组铰接耳座沿底板长边等距排列，每个耳座顶部加工同轴铰接通孔，孔位轴线保持平行，可穿装销轴实现摆杆、触发拨片类活动件的铰接，耳座两侧做加厚过渡处理，

　　反复承受摆杆冲击载荷时不易出现根部断裂。底板两端预留折弯固定边，边上加工装配孔，可直接通过螺栓锁紧在电梯井道的安装横梁或者设备立式机架上，安装边界贴合常规工业铝型材、槽钢机架的面宽，不需要额外定制转接板。建模过程中先完成钣金基体的折弯参数定义，统一设置折弯内R与板厚匹配，避免折弯处出现应力集中；再按装配定位关系阵列铰接耳座，保证所有耳座的铰接孔同轴度公差符合装配要求，板面所有安装孔采用特征阵列生成，修改孔间距时可同步更新全部点位，后续衍生不同挂载数量的变体时只需调整阵列数量即可快速出图。结构设计阶段优先考虑现场运维便利性，多孔位布局允许后期增减元器件时直接调整固定位置，铰接耳座的开口高度预留足够摆杆摆动行程，不会出现运动干涉；钣金边缘全部做钝化处理，装配检修时不会划伤操作人员线缆外皮，整体结构兼顾刚性、装配灵活性与场景适配性，能够满足垂直升降设备中长期稳定挂载的使用要求。
