UH-PVC材质90度承插式弯头管件结构

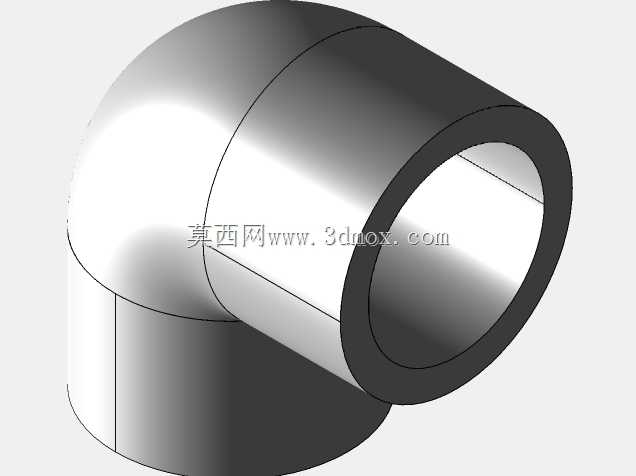

　　这款90度弯头主要应用于民用建筑给排水、化工介质输送、市政管网支路转向等管路布设场景，在管路需要完成直角转向的节点替代多段直管拼接的方案，减少管路接头数量，降低介质泄漏的风险点。从实际工程使用角度看，这类PN16压力等级的PVC弯头，可适配公称压力1.6MPa以内的常温流体输送工况，相比金属弯头具备自重轻、耐腐蚀、内壁流阻小的优势，尤其适合输送弱酸碱流体、生活冷热水、市政再生水等介质，不会出现金属管件长期使用后的锈蚀结垢问题。

　　设计层面，这款弯头采用等径承插结构，两端承口的内径尺寸与对应规格的UH-PVC直管外径做公差匹配，安装时可通过胶粘剂粘接或者橡胶圈密封承插的方式完成连接，不需要额外焊接或者螺纹加工，现场施工效率远高于金属管件。建模过程中严格还原了弯头的曲率半径，转弯段的流道做了圆弧过渡处理，没有直角突变结构，能够减少介质流经转向段时的湍流冲击，降低管路运行过程中的振动与噪音，同时减少流体压力损失。

　　从安装边界来看，弯头两端承口的轴向长度做了标准化设计，保证直管插入后有足够的粘接密封面长度，避免安装不到位导致的接头脱开、渗漏问题；弯头的整体外形轮廓做了等壁厚设计，转弯段的外侧壁厚与内侧壁厚保持均匀，既保证了承压状态下的结构强度，也不会因为局部壁厚过厚导致材料浪费、安装时与周边管路构件产生干涉。在实际管路排布时，这类弯头的转弯中心到两端端面的距离是管路三维布管时的关键定位尺寸，建模时严格按照行业通用管件尺寸规范设定该参数，能够直接导入管路装配体中完成干涉检查，不需要二次调整尺寸。

　　不同于螺纹连接或者法兰连接的弯头，这款承插式弯头的外表面没有额外的连接结构凸起，整体外形光滑规整，在狭小的管井、设备夹层内布设管路时，能够最大化利用安装空间，减少管路排布所需的净空尺寸。针对PVC材料的特性，建模时也还原了管件端口的倒角结构，方便现场安装时将直管顺利导入承口，避免安装过程中刮伤密封面或者粘接胶层，保证连接后的密封可靠性。
