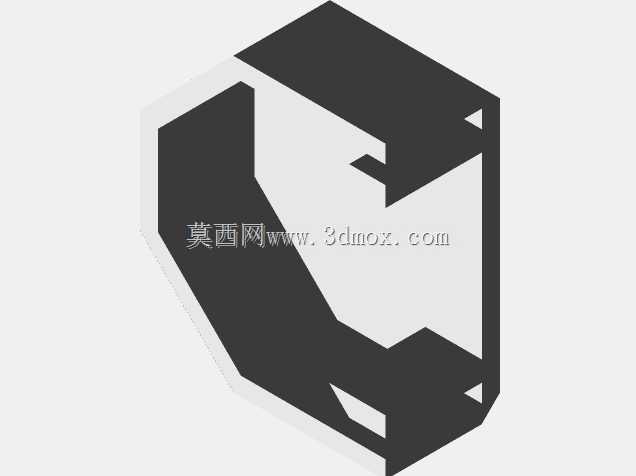

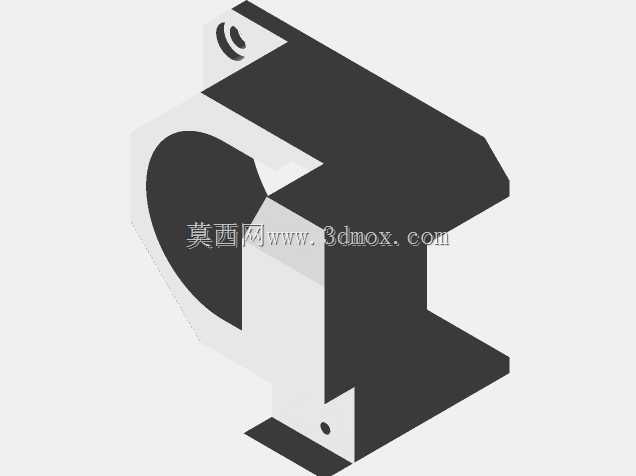

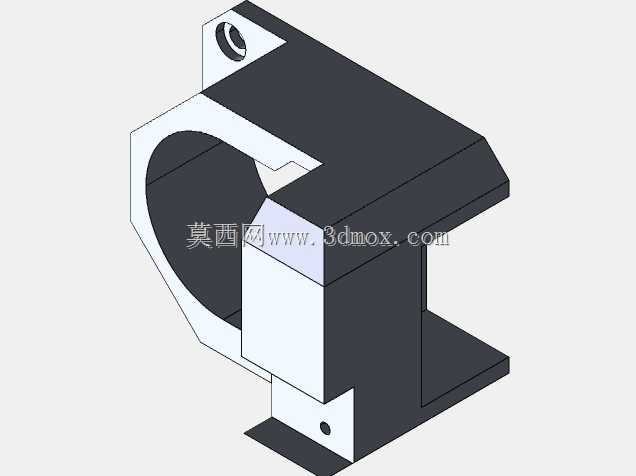

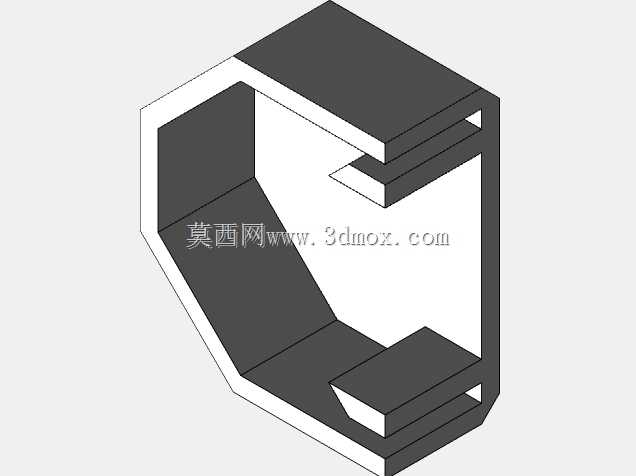

在桌面级FDM设备的线性导轨改装作业中,X轴行程末端的限位触发结构适配是高频出现的实操痛点,尤其是换装MicroSwiss NG系列直线导轨组件后,原厂配套的端挡结构无法直接匹配改装后的导轨安装基准,很多从业者会临时采用粘接、扎带捆绑的方式固定限位开关,长期运行后受设备往复振动、温度形变影响,很容易出现限位偏移、触发失效的问题,轻则导致打印件边缘错位,重则出现轴体超程撞击、步进电机失步的故障。这款止动支架就是针对该改装场景开发的专用安装结构,核心作用是为X轴行程末端的限位开关提供刚性安装基准,同时承担导轨端侧的物理止挡功能,避免运动滑块脱出导轨轨体。从结构设计逻辑来看,支架采用了分体式的卡接定位思路,
主体结构一侧做了与直线导轨外侧轮廓完全贴合的弧形抱合面,安装时可以直接卡在导轨的圆柱基准面上,不需要额外在导轨本体上打孔攻丝,不会破坏导轨原有热处理层与直线度精度;另一侧延伸出的水平安装面预留了对应标准限位开关的安装孔位,开关触发端的伸出量可以通过安装孔的间隙做微调,适配不同触发行程的机械限位开关。支架底部的折边结构直接贴靠在设备龙门架的X轴安装基准面上,通过两颗M3规格的机械螺钉完成锁紧固定,安装边界完全避让开X轴同步带、拖链以及步进电机的安装空间,不会和原有运动部件产生运动干涉。配套可选的Cap结构主要用于覆盖支架与导轨的衔接缝隙,避免打印过程中产生的塑料碎屑、粉尘落入导轨滑块的滚动体循环通道,延长导轨的维护周期。
实际安装时需要注意,固定支架的螺钉长度要控制在合理范围,过长的螺钉会顶到导轨内部的滚道,导致滑块运行卡滞;固定限位开关的螺钉可以预留少量调整余量,待手动触发确认限位信号正常、X轴回零位置无偏差后再完全锁紧。整个结构的受力路径做了针对性优化,X轴滑块撞击止动面时的冲击力会通过支架主体直接传导到龙门架的安装基准上,不会把冲击力直接作用在限位开关的塑料壳体上,大幅降低长期撞击下开关壳体碎裂的概率。对于做Ender3系列设备线性导轨改装的从业者来说,这款支架可以省去现场测量、手工打磨适配件的时间,安装后不需要反复调整限位位置,设备长期运行的限位稳定性远高于临时固定的方案,同时支架的外形轮廓做了倒角处理,没有尖锐的凸边,安装和后续维护时不会划伤布线或者操作人员的手部。
