CA6140机床C形梁静力学仿真分析模型

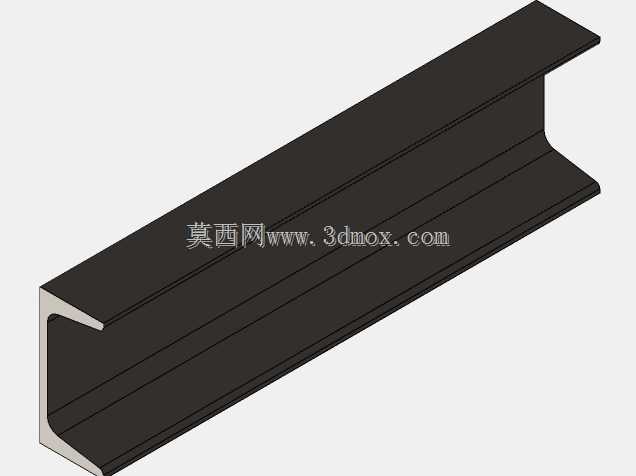

　　在普通卧式车床的床身辅助支撑结构设计中，C形截面梁是承担侧向切削载荷、保障床头箱与进给系统安装刚度的核心承载构件，这类构件的受力表现直接影响机床加工时的形位公差保持能力，尤其是在CA6140这类通用卧式车床的重载切削工况下，梁件的微变形会直接传导至刀架进给路径，造成锥度误差、表面振纹等常见加工缺陷。本次建模与仿真围绕车床C形梁的实际安装边界展开，首先基于车床床身的安装接口尺寸确定梁的整体轮廓，截面采用开口C形的经典设计，在保证抗弯截面模量的同时预留走线与排屑空间，腹板与翼缘的过渡位置做圆弧倒角处理，避免直角位置的应力集中效应，建模过程中先完成实体结构的特征搭建，再导入仿真环境划分结构化网格，

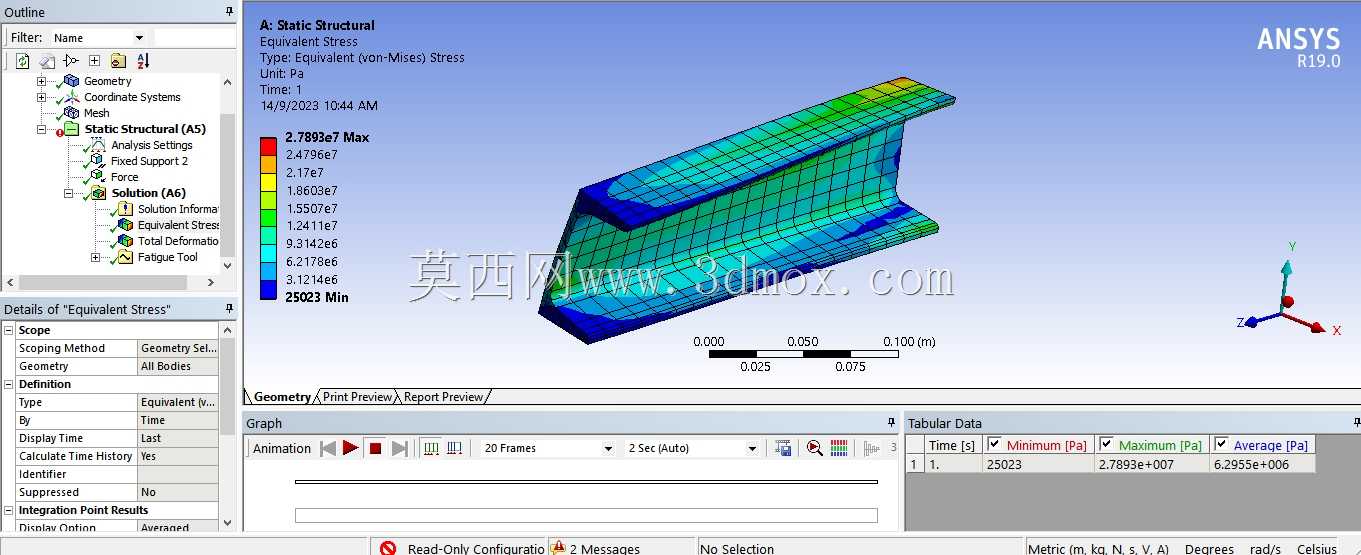

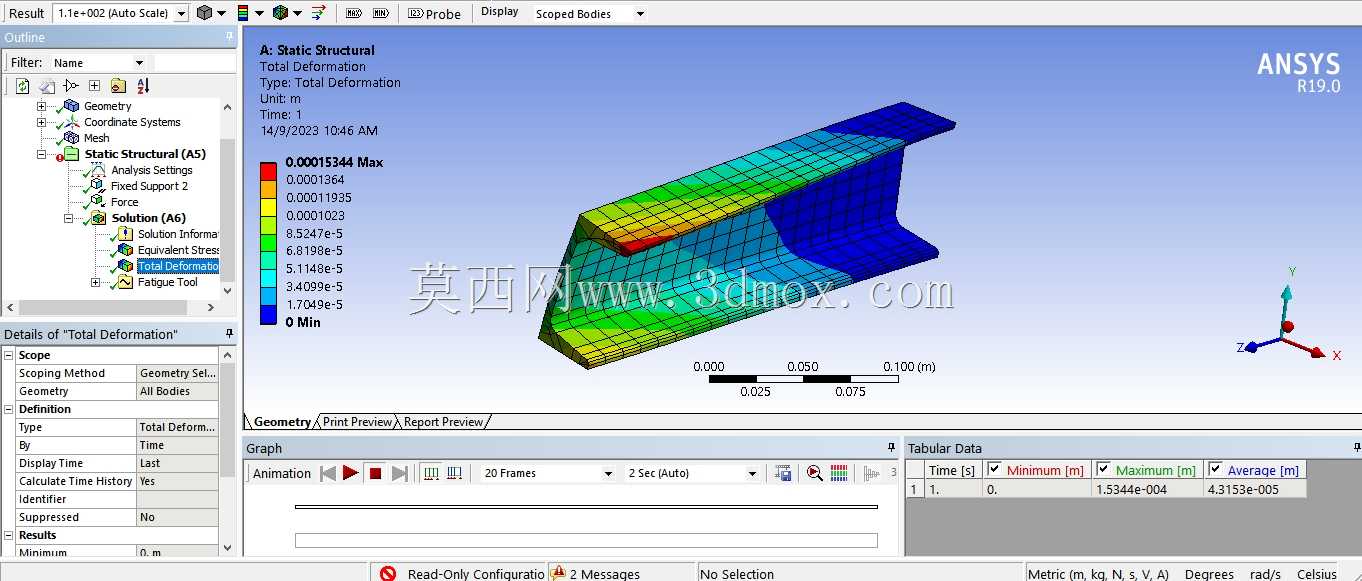

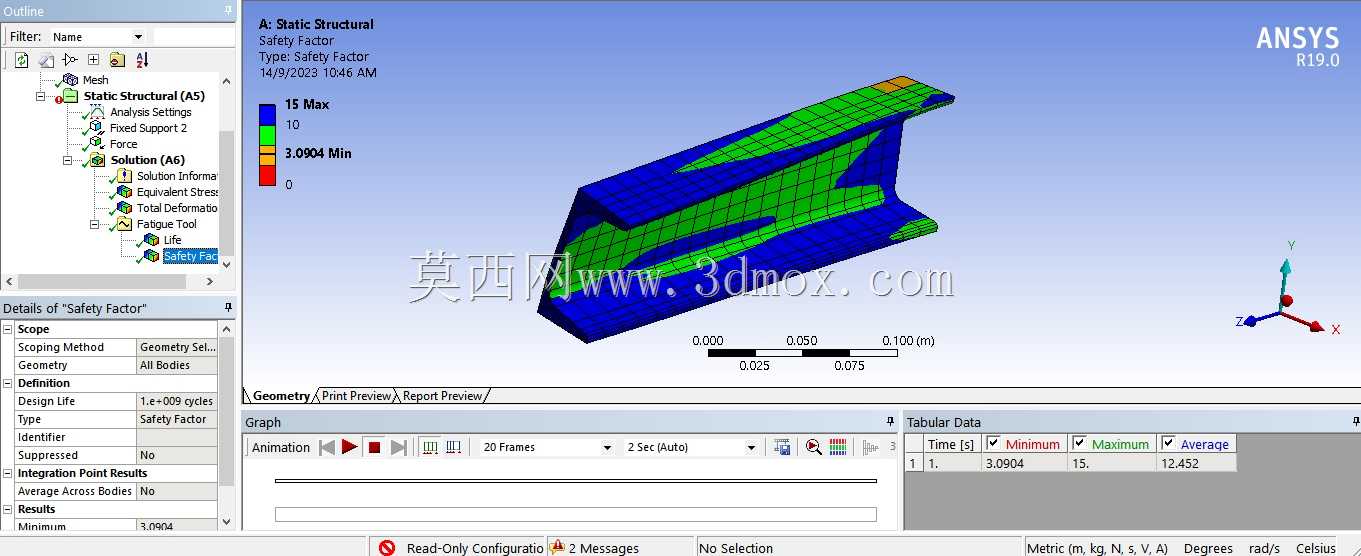

　　对应力梯度较大的加载区域与约束位置做网格加密处理，保证计算结果的收敛性与精度。仿真加载完全贴合实际工况，在梁的上翼缘安装面施加垂直向下的切削等效载荷，约束位置对应床身连接的螺栓孔位做全自由度固定，模拟梁件实际装配后的受力状态，通过计算可以得到梁体在额定载荷下的总变形分布云图、等效应力分布规律，其中最大变形位置出现在悬臂端的最外侧，最大应力集中在腹板与下翼缘的过渡圆角处，计算得到的安全系数可以满足车床长期重载切削的刚度要求，不会出现塑性变形或疲劳失效问题。这类仿真分析的结果可以直接指导梁件的结构优化，比如针对应力集中位置调整圆角半径、在变形较大的的区域增设加强筋，在不显著增加构件重量的前提下提升整体刚度，

　　同时也能验证现有结构是否满足设计要求，避免试制后出现刚度不足导致的整机性能问题，对于机床改造、非标支撑构件设计都有实际的参考价值，建模过程中保留的安装孔位、配合面尺寸也可以直接对接装配环境，完成与床身、其他支撑件的虚拟装配校验，提前排查安装干涉问题。
