CA6140机床螺母滑槽防腐防护支架结构

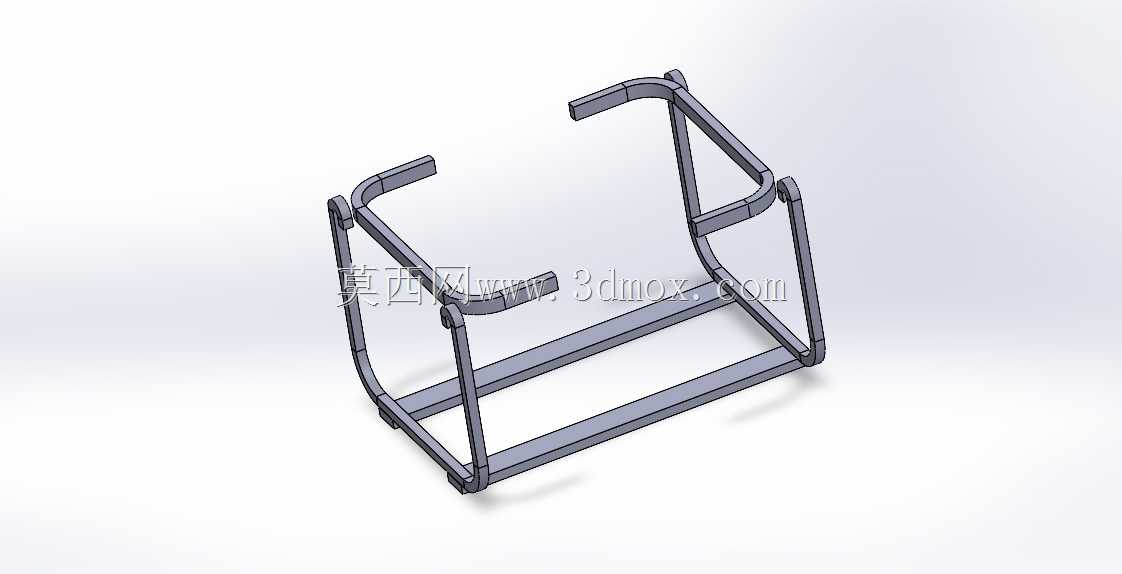

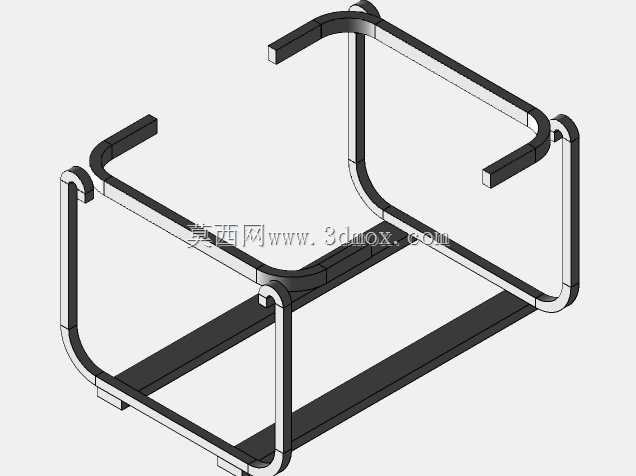

　　在普通卧式车床的日常运维场景中，溜板箱部位的螺母滑槽长期暴露在切削液喷淋、金属切屑飞溅的工况下，很容易出现锈蚀、卡滞、磨损加剧的问题，直接影响进给传动的平顺性，严重时还会导致进给定位精度超差，增加设备非计划停机时长。这款针对CA6140车床螺母滑槽设计的防护构件，核心作用就是在滑槽外侧形成半包围的防护屏障，阻隔切削液、细碎切屑直接接触滑槽配合面，同时不会干涉螺母座的正常往复滑移动作。从结构设计来看，整体采用弯折成型的框式架体结构，没有多余的冗余设计，架体的弯折弧度完全匹配CA6140车床溜板侧螺母滑槽的安装轮廓，上下两根横向支撑筋保证架体整体的结构刚度，避免机床运行过程中受振动影响出现形变移位；

　　两侧的竖向弯折边刚好卡在滑槽的安装基准面外侧，不需要额外加工复杂的安装定位结构，装配时直接贴合原有安装位即可固定，不会破坏机床原有结构。设计过程中充分考虑了安装边界的限制，架体的内圈避让尺寸完全覆盖螺母座的全行程滑移范围，横向支撑筋的位置避开了螺母座上的润滑油嘴、紧固螺钉等突出部件，架体与滑槽配合面之间预留了均匀的间隙，既不会因为加工公差导致装配干涉，也不会因为间隙过大让切屑、切削液从缝隙渗入。架体的开口方向朝向机床操作侧的反方向，刚好引导飞溅的切削液顺着架体内壁回流到机床接屑盘内，不会在防护架内部积液，从结构上减少积液锈蚀的隐患。不同于常见的整块式防护罩，这种框式镂空结构重量更轻，安装后不会给溜板的进给运动增加额外负载，

　　日常清理维护时也不需要完全拆卸架体，就能直接冲除架体上附着的切屑，大幅降低日常维保的工作量。在实际选型适配时，只需要核对CA6140车床螺母滑槽的安装基准尺寸，确认架体的固定孔位与原有安装点位对齐即可，不需要对机床原有部件做二次加工，适配性较强，能够有效延长螺母滑槽的维护周期，减少进给部位的故障频次。
