弹簧加载球头定位紧定柱塞结构

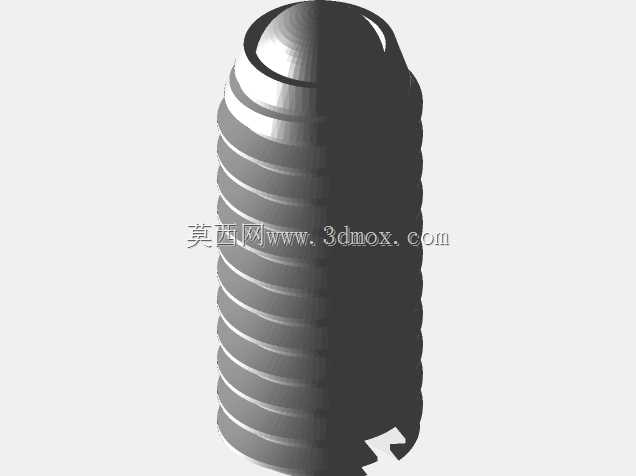

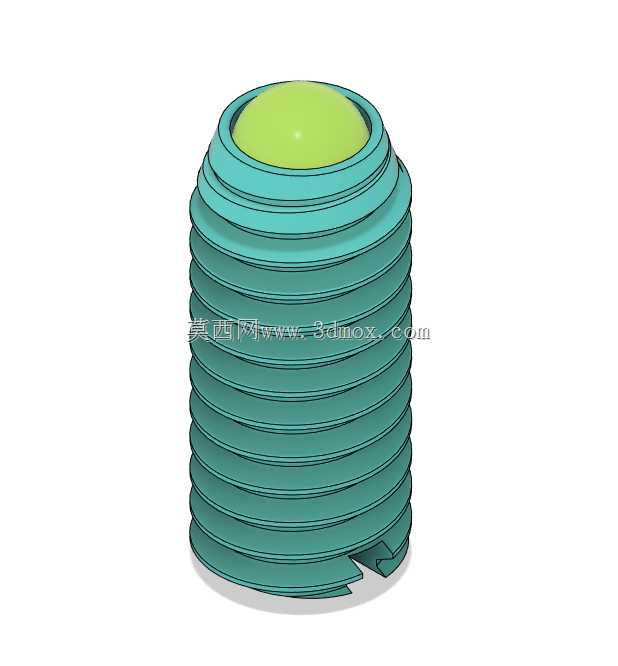

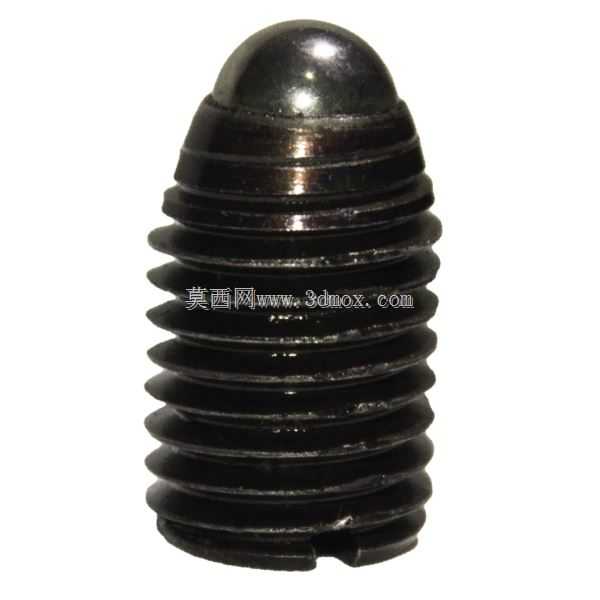

　　这款弹性球头定位件属于工装夹具与机械装配里高频使用的小型定位紧定元件，整体为外螺纹圆柱主体加顶端可伸缩钢球的结构，柱身全程加工连续外螺纹，依靠螺纹旋入安装基体的预制螺孔完成固定，内部预装压缩弹簧与限位球头，球头在无外力状态下伸出主体端面，受到侧向或轴向压入载荷时会向内回缩，载荷卸除后自动回弹复位。

　　从实际产线应用场景来看，这类元件最常出现在机床工装的工件侧向预定位工位：比如车床加工轴类零件的弹簧夹头座侧面、铣床夹具的定位挡块安装面、自动化线体的托盘止回卡位处，不需要额外配置锁紧手柄或者气动顶紧单元，仅靠球头弹出的恒定预紧力，就能给待装配件提供初始侧向抵紧力，避免工件在正式夹紧前出现移位、滑脱；在可拆卸模具的导套侧向防脱结构里，它也常作为弹珠螺丝使用，导柱推入导套时球头被压回缩，到位后球头卡入导柱表面的环形定位凹坑，既可以限制导柱轴向窜动，又能在需要拔模检修时直接施力拉出，不需要额外拆卸紧固件。

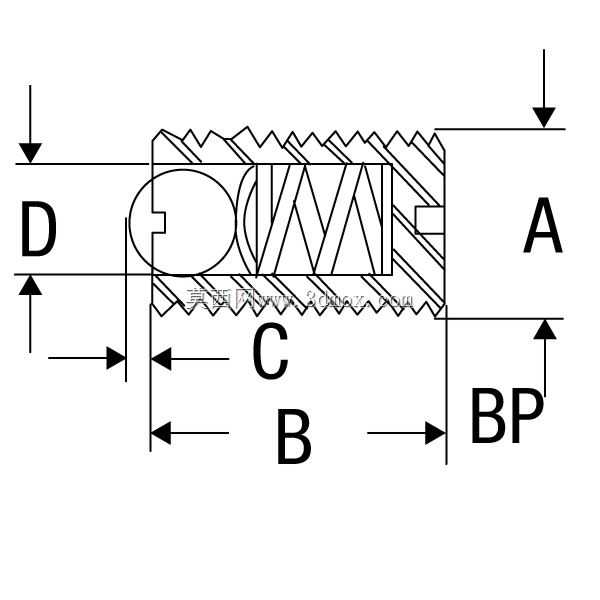

　　结构设计的核心逻辑集中在三个部分：首先是外螺纹段的尺寸边界，柱身螺纹采用标准公制细牙规格，螺纹大径与配套安装螺孔的小径严格匹配，旋入后螺纹全段咬合，不需要额外配置锁止螺母即可承受常规工装的振动载荷，圆柱主体的底端做平端收尾，旋入时可以用内六角或者一字槽工具拧动，端面完全贴紧螺孔底部后不会出现突出干涉；其次是内部弹簧的选型匹配，弹簧的预压缩量对应球头的初始伸出高度，工作压缩行程控制在球头直径的三分之一以内，既保证球头被完全压入时端面和主体顶面齐平，不会出现卡滞，又能让弹簧始终处于弹性变形区间，不会出现压并失效，长期反复伸缩后弹力衰减幅度控制在工装维护周期允许范围内；第三是球头的限位结构，球头装入主体内孔后，端口做收边铆压处理，球头最大伸出位置被端口限位，不会在弹簧弹力作用下脱出，同时球头和内孔的配合间隙控制在微米级，伸缩过程无径向晃动，抵紧工件时接触点位置稳定。

　　安装边界方面，这类定位件的安装螺孔需要和工件定位面保持垂直，螺孔有效螺纹深度要大于柱塞整体旋入长度，孔底预留足够的避让空间，避免柱塞拧到底后弹簧被刚性顶死；球头的工作接触面对应的工件表面，如果是需要长期反复卡位的工位，可以在对应位置加工浅凹坑，凹坑深度和球头伸出量匹配，卡位后球头部分嵌入凹坑，定位抗剪切能力会远高于平面摩擦抵紧的状态；如果是用于工件表面的滑动抵紧，工件接触面硬度建议不低于球头硬度，避免长期摩擦拉出沟槽导致定位偏移。

　　和传统的固定紧定螺钉相比，这种弹性球头结构不需要操作人员每次拆装工件都拧动螺钉，工件推入工位时自动压入球头、到位后自动弹出卡位，拆装动作可以减少七成以上，在高频换型的工装工位上能大幅降低辅助工时；同时弹簧提供的顶紧力是恒定弹性载荷，不会像刚性紧定螺钉那样因为拧入力矩过大压伤工件表面，针对薄壁件、表面处理完成的成品件定位尤其友好。建模过程中需要重点还原螺纹牙型的连续特征、球头和主体端口的配合间隙、内部弹簧的装配位置，在做工装干涉检查时，可以模拟球头全伸、全压两个极限位置，确认工件装拆全路径里不会和周边夹具零件发生碰撞，也能提前核对螺孔的攻丝深度是否满足柱塞的旋入要求，避免工装加工完成后出现安装干涉。
