罗茨鼓风机壳体泵腔结构三维造型

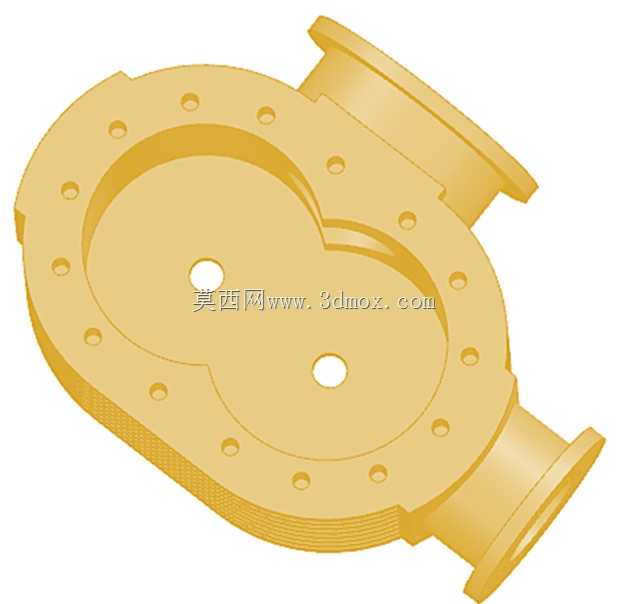

　　该三维造型呈现的是罗茨式鼓风机的核心壳体部件，整体采用铸造壳体常见的厚壁轮廓，外形以双圆弧相交形成“8”字形泵腔为主体，两侧延伸出带法兰的进出气通道，端面布置密集螺栓孔，用于与端盖、墙板及管路系统形成密封连接。在污水处理曝气、粉体气力输送、冶金助燃、水产增氧、化工气体增压等场景中，罗茨鼓风机依靠壳体内一对同步反向旋转的叶轮回转，使泵腔内容积周期性变化，从而实现气体的吸入、压缩和排出。壳体作为整机的承压与定位基础，不仅决定叶轮外缘与腔壁之间的运行间隙，也直接影响密封可靠性、气流脉动、噪声水平和装配维护便利性。

　　从结构设计角度看，泵腔内部不是简单圆孔，而是由两段近似圆柱腔相交构成的双工作腔。两个腔心距需要与叶轮中心距严格对应，腔壁型面应为叶轮旋转外包络轨迹留出均匀径向间隙。间隙过小，热膨胀后容易出现叶轮擦腔；间隙过大，则气体回流增加，容积效率下降。因此建模时应先确定转子中心距、叶轮半径、叶顶间隙和端面间隙，再反推壳体腔道的理论型面，并在铸造和加工余量层面预留合理偏差。端面法兰上的螺栓孔沿“8”字形轮廓外周分布，孔位既要避开腔壁厚壁过渡区，又要保证端盖压紧力均匀，防止局部密封面压不实而产生漏气。

　　壳体两侧的管状接口承担气流进出功能，端部法兰面需要与外部管道或消声器对接。接口中心线高度、法兰外径、螺栓孔分布圆和密封面宽度，都应纳入整机布置边界。若设备用于污水曝气，进出口通常还会串联消音器、止回阀、安全阀和压力表，壳体接口方位会影响管路走向与检修空间；若用于粉料输送，则需关注气流速度、内壁过渡圆角和积料死角，避免物料在转折区沉积。模型中接口与主腔之间采用平滑扩压过渡，这种处理有利于降低局部涡流和冲击噪声，也能减少铸造时尖角造成的应力集中。

　　外形尺寸方面，壳体的最大外轮廓由端面法兰外缘、两侧管嘴伸出长度以及泵腔壁厚共同决定。进行机组布置时，不能只按主体圆盘直径估算占位，还应给进出口法兰连接、螺栓装拆、端盖拉出和齿轮箱维护留出操作空间。端面螺栓孔靠近外沿，装配时需要扳手回转空间；两侧管嘴若采用法兰连接，管道中心到墙板的距离也应满足螺母拧紧要求。对于皮带传动或联轴器传动的风机机组，壳体安装面与底座、轴承座、齿轮箱的同轴关系十分关键，底脚或支撑结构应保证泵腔轴线在受载和热态下不发生明显偏移。

　　建模思路上，可先以两个转子轴线为基准建立骨架，确定中心距、腔道半径、接口方向和法兰密封面；随后生成“8”字形内腔实体，并按铸造工艺补出外壁、加强缘和法兰凸台；最后完成螺栓孔、定位销孔、密封面、倒角与过渡圆角。壁厚设计应兼顾承压刚度和铸件凝固，法兰与筒体交接处不宜出现突变厚壁，否则容易产生缩松。腔体内表面原则上要求光滑连续，端面密封面需预留机加工余量，螺栓孔则可按通孔或螺纹底孔分别表达。

　　该模型适合用于罗茨鼓风机结构教学、铸件外形评审、装配干涉检查以及维修测绘参考。通过它可以直观理解双转子泵腔、端面密封、法兰接口和螺栓布局之间的关系，也能在方案阶段帮助设计者核对安装边界、管路方向和零部件拆装路径。
