黑貂小型台式数控雕刻机三维设计模型

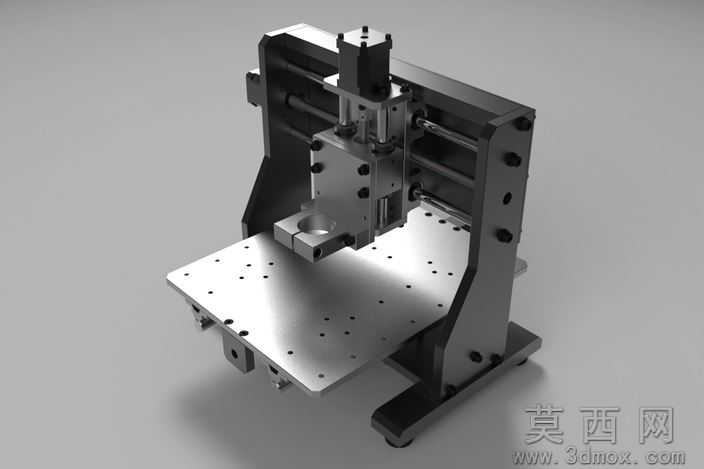

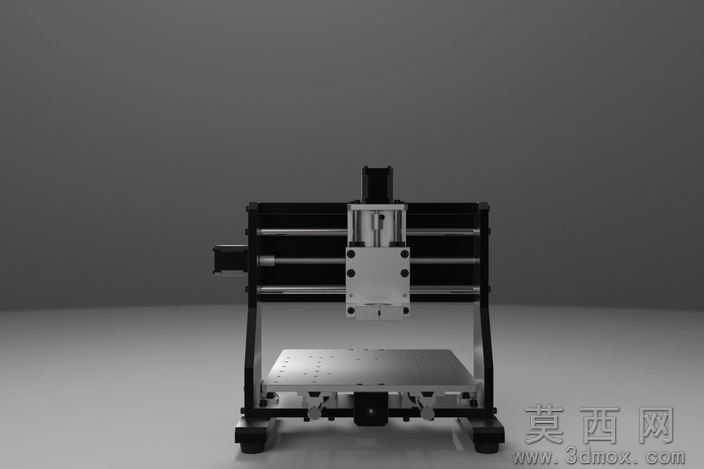

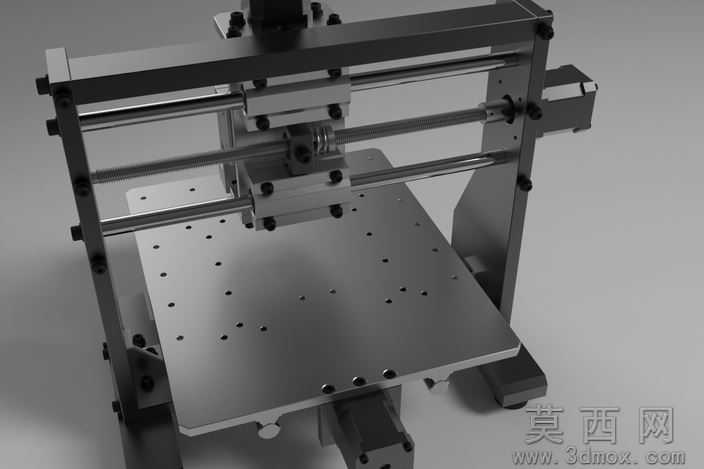

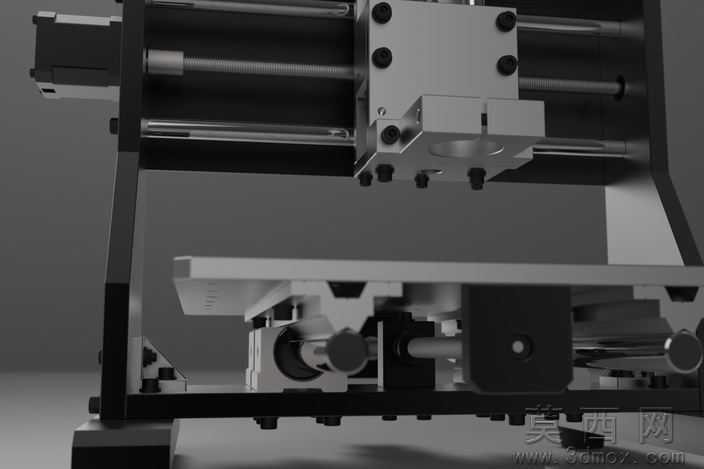

本模型为小型台式数控雕刻机完整三维设计方案，建模阶段采用SolidWorks2012软件完成全参数化构建，从底座支撑结构、龙门运动模组到主轴安装座、工件装夹平台均按照实际加工尺寸1:1还原，建模过程中先完成各标准件如直线导轨、滚珠丝杠、步进电机、锁紧螺丝的独立建模与装配约束校验，再依次完成非标钣金机架、主轴固定滑台、多孔工作台的特征建模，通过干涉检查功能反复调整各运动部件的配合间隙，确保X/Y/Z三轴的运动行程无结构冲突，所有零件的建模特征均保留可编辑参数，方便使用者根据加工需求调整工作台尺寸、主轴安装位等关键结构。参数设计层面，该雕刻机定位于小型桌面加工场景，X轴有效加工行程覆盖常规小型工件的平面加工范围，Y轴行程适配长条状工件的进给需求，Z轴行程满足不同厚度板材的雕刻铣削要求，传动结构采用步进电机搭配丝杠导轨的组合，兼顾进给精度与运动稳定性，工作台面设计有阵列排布的标准装夹孔位，可适配不同规格的夹具固定待加工工件，主轴安装位预留标准装夹直径，可兼容不同功率的高速电主轴更换。渲染材质环节，模型渲染时对金属结构件赋予磨砂钢材材质，还原机架的金属哑光质感，对导轨、丝杠等传动部件赋予抛光金属材质体现加工精度，对底部减震脚垫赋予橡胶材质增强真实感，整体渲染效果清晰呈现各部件的装配关系与结构细节，同时附带独立的效果图文件直观展示设备的成品外观。结构原理上，该设备采用龙门移动式结构设计，Y轴驱动龙门架完成前后进给，X轴驱动滑台完成左右进给，Z轴驱动主轴完成上下进给，三轴均通过步进电机接收数控系统指令完成精准位移，可实现平面雕刻、浮雕加工、小型零件铣削等加工功能，整体结构紧凑占地空间小，适合桌面场景放置使用。软件兼容方面，模型提供SolidWorks2012原生格式文件，可直接在对应版本及更高版本的SolidWorks软件中打开编辑，同时附带通用STL格式文件，可兼容UG、Pro/E、Mastercam等主流三维设计与加工编程软件，满足不同软件使用习惯的设计者需求。研发教学应用层面，该模型可作为数控设备结构教学的典型案例，帮助机械相关专业学生理解小型数控机床的传动原理、装配逻辑与结构设计思路，也可作为DIY数控雕刻机爱好者的研发参考蓝本，通过调整参数即可衍生出适配不同加工需求的定制化雕刻机方案，同时也可用于数控加工编程的虚拟仿真练习，验证加工路径的合理性。
