钣金电气配电盘箱体结构设计

　　该结构围绕现场电气控制盘的安装、走线、散热和维护展开，主体采用薄钢板折弯成型，适合在车间设备旁、自动化产线端部或小型控制站内承载断路器、端子排、继电器、开关电源等元件。箱体不是简单封闭壳件，而是把安装背板、侧向围板、底部走线空间和通风区域组合成一个可展开的钣金件，设计时需要同时考虑板材折弯后的干涉、折弯半径、孔边距以及装配后元件与门板之间的安全距离。

　　从使用场景看，这类配电盘通常靠近执行机构布置，内部既要容纳控制元件，也要为现场电缆进入提供足够空间。模型底部和侧板区域布置了密集孔阵，部分孔位用于通风，部分可作为线束固定、扎带穿装或轻量化结构使用。实际选型时，孔位不能只按外观排列处理，需要核对电缆弯曲半径、端子接线方向、线槽宽度以及维护时手指和工具的操作空间。若箱内发热元件集中在某一区域，通风孔应尽量形成下进上出或侧进侧出的气流路径，避免热量在背板上部积聚。

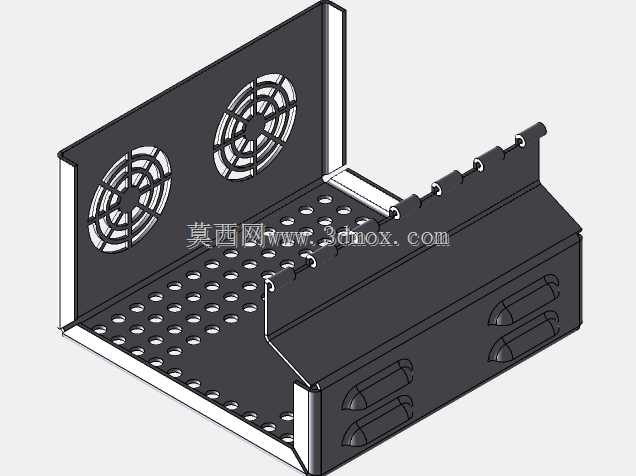

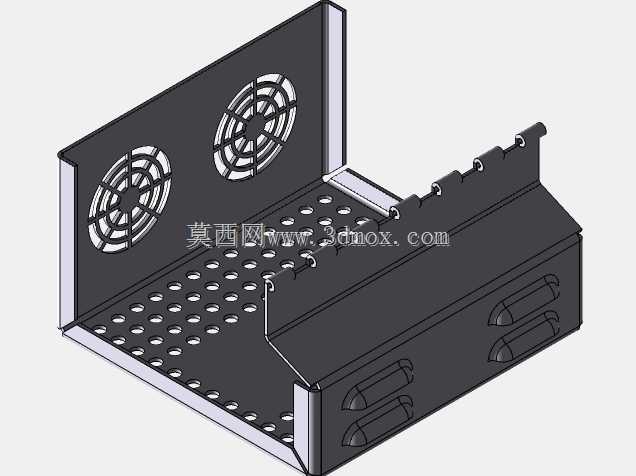

　　外形边界方面，盘体采用开放式L形与围板结合的方式，背板承担主要安装面，侧板提供刚度和防护，折边则用于提高薄板的抗扭能力。钣金厚度不宜孤立确定，需结合板面尺寸、元件重量和安装间距校核；大面积平板若直接承载较重器件，应通过压筋、翻边、折弯法兰或增加内部安装梁来降低共振和变形。模型中风扇安装位位于侧板区域，开孔轮廓与风扇外形匹配，周围预留螺钉固定边，设计时应保证风扇装入后不与内侧线槽、端子或电缆接头发生碰撞，同时在外侧留出维护拆卸空间。

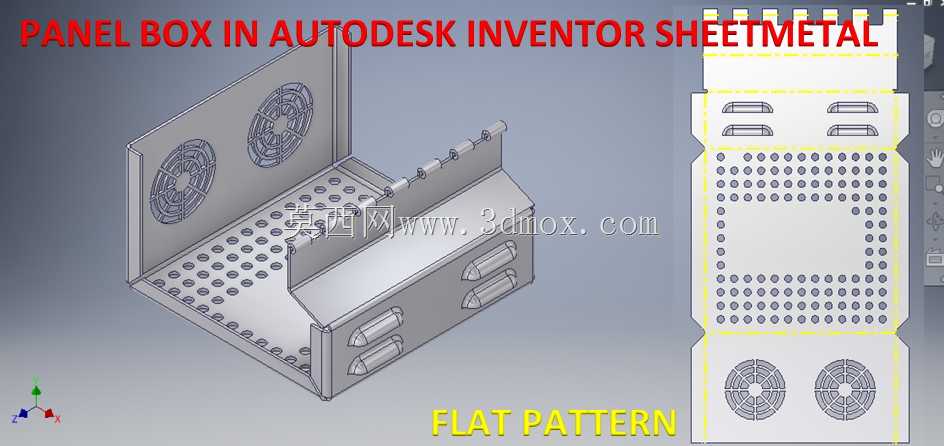

　　建模思路上，先以平板状态建立基体，再通过折弯特征形成围边和安装面，这样可以直接关联展开图，便于后续激光切割、数控冲床和折弯工序使用。所有开孔应在折弯前完成时重点检查孔位是否跨越折弯线；靠近折弯线的长圆孔或阵列孔容易引起拉伸变形，需保留足够孔边距。翻边孔、压铆螺母和螺钉过孔的位置要服从装配顺序，不能出现工具无法进入或紧固件与相邻元件冲突的情况。

　　安装边界还包括箱内器件的投影范围。开关电源、端子排和线槽通常沿背板纵向排布，强弱电回路之间要预留分隔距离；电缆从底部进入时，接入口应避开主要承重折边，并为防水接头或格兰头留出锁紧空间。侧板风扇区域与内部发热源之间不应被线槽完全遮挡，否则通风面积虽在模型中存在，实际散热效果却会明显下降。

　　该结构的价值在于把钣金工艺约束和电气柜功能需求放在同一模型中处理：展开状态可反映下料轮廓，折弯状态可检查装配关系，孔阵和风扇位可服务散热与走线，折边和法兰则保证箱体刚度。对于结构设计人员，后续深化时应继续补充门板、密封件、安装梁、接地柱和线槽位置，并依据实际元件清单复核高度、深度、维护间隙及防护等级。
