高精度行星减速伺服电机传动总成

　　该套行星齿轮减速伺服传动单元，是面向中高负载精密工位开发的一体化动力输出部件，在自动化产线、数控进给轴、包装工位分度、机器人关节驱动、检测设备平移台等场景中承担低速大扭矩动力传递的核心作用。整套结构将伺服驱动电机与行星减速段同轴串联，无需额外搭建联轴器与过渡安装座，即可直接向执行端输出减速后的动力，大幅缩减动力段的轴向占用空间。

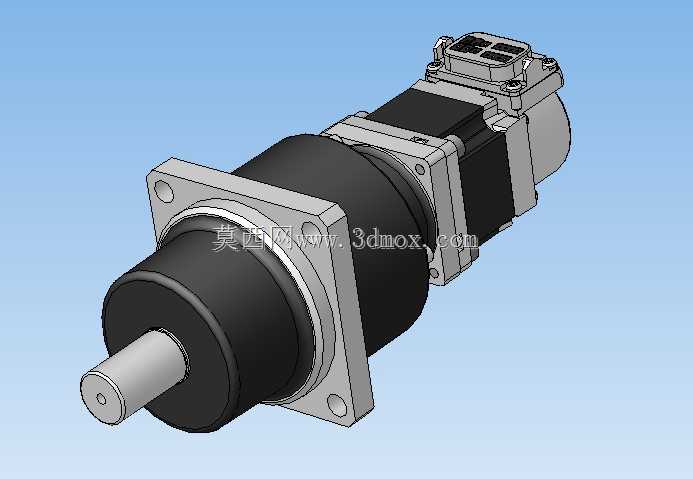

　　从实际工位适配逻辑来看，选型时首先要确认输出端的安装边界：减速段前端采用方形法兰安装面，法兰四角预留沉头安装孔，安装时可直接将法兰面贴合设备墙板或减速机座定位面，穿入紧固螺栓完成径向与轴向定位，输出轴从法兰中心向前伸出，轴端为光滑圆柱轴段，可配套联轴器、同步带轮或者驱动齿轮对接负载。输出轴的同轴度由减速段内部的行星架轴承组约束，法兰定位面与输出轴轴线的垂直度在设计阶段就做了公差约束，安装后无需反复调校动力轴与负载轴的对中精度，就能保证传动过程的振动控制在允许范围内。

　　传动段采用行星齿轮排布结构，传动比设定为12，动力从伺服电机的转子轴输入太阳轮，经由周向均匀分布的多个行星轮同时啮合分担载荷，最终由行星架将减速增扭后的动力传递到前端输出轴。这种多齿啮合的结构特性，让每一级齿轮承受的接触应力远低于普通平行轴减速结构，同等输出扭矩下齿轮模数可以做得更小，整体减速段的径向尺寸更紧凑；同时行星轮沿圆周对称布置，啮合产生的径向力可以相互抵消，高速运转时的传动平衡性更好，回程间隙可以控制在很小的区间，适配需要频繁正反转、快速启停的伺服控制工况。

　　后端的伺服电机段保留了标准伺服动力的全部结构特征：机身上方布置集成式接线与编码器接口座，动力线缆与编码器反馈线缆可从接口座直接插接，不需要额外外置分线盒。电机内部的转子搭配高精度编码器，可实时反馈转轴的位置与转速信号，配合行星减速段的速比换算，控制系统可以精准换算出输出轴的实际转角与输出扭矩，实现工位的位置闭环控制。在机床进给、机械手翻转这类需要精准定位的工位中，这套一体化结构可以避免分体安装时联轴器引入的传动间隙，定位重复精度表现更稳定。

　　结构设计过程中，各段的连接配合都做了分层定位：伺服电机前端的止口与减速段后端的安装腔体采用小间隙过渡配合，止口端面贴合后用周向螺栓锁紧，保证电机转子轴与减速段太阳轮的同轴度；太阳轮与电机轴之间采用无间隙联接方式，避免高速传动时出现联接松动。减速段的壳体采用阶梯式圆柱造型，靠近法兰的位置做了加厚凸台，用来承受输出端负载带来的倾覆力矩，壳体内部预留润滑脂储留空间，出厂加注润滑脂后可实现长周期免维护运行，不需要日常频繁补加润滑剂。

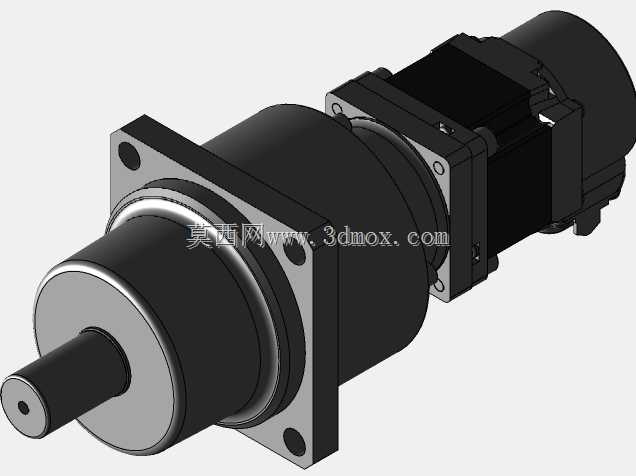

　　从外形排布的空间边界来看，整套总成沿轴线方向依次为输出轴段、法兰安装段、减速壳体段、电机机身段、后端反馈接口段，各段外径沿轴线阶梯变化，没有突出于机身轮廓之外的零散部件，设备布局时只需要预留出法兰安装面的固定空间，以及后端接线插头的插拔操作空间即可，不需要在径向预留额外的检修空位。对比分体式电机加独立减速机的组合方案，这套一体化总成省去了中间联接的联轴器、过渡法兰以及对应的防护结构，整体重量更轻，转动惯量匹配更合理，伺服驱动器调试时不需要额外折算中间联接件的惯量参数，动态响应速度更快。

　　在长期运行的可靠性设计上，齿轮副采用合金钢渗碳淬火处理，齿面硬度高，耐磨损性能优异，行星轮内部集成滚动轴承，行星轮绕太阳轮公转的同时自身自转，轴承可以承受齿轮啮合产生的径向载荷，避免齿轮齿面出现偏载磨损。输出轴采用双支撑轴承布局，前后两个轴承分别布置在法兰内侧和减速腔体中部，可同时承受径向负载和一定量的轴向负载，适配带轮传动、齿轮驱动这类存在径向作用力的负载场景。整套模型完整还原了每一处外部安装特征、接口轮廓和分段装配关系，结构工程师在做设备布局时可以直接导入装配环境，核对安装孔位、轴伸尺寸和周边部件的干涉情况，不需要再反向测绘实物的外形参数，能有效缩短动力系统的选型设计周期。
