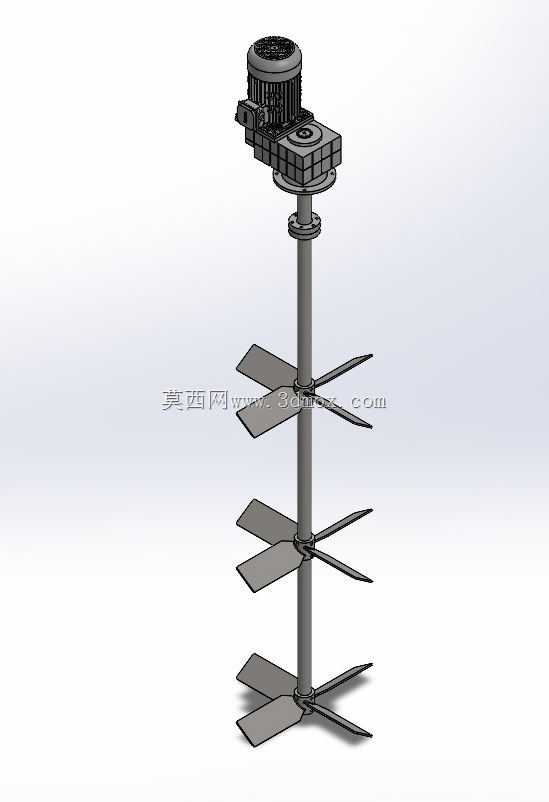

三层四叶桨立式搅拌传动装置

　　这套立式搅拌装置主要面向化工配液、水处理药剂溶解、食品浆料调和以及中小型反应罐内的固液悬浮作业。现场罐体多为开口或带法兰顶盖结构，设备从罐顶垂直伸入液相，电机与减速箱体布置在操作平台上方，长轴贯穿罐内空间，末端及中段布置多层桨叶，使罐内物料在轴向循环和径向剪切共同作用下完成混合。

　　从结构组成看，上部驱动单元采用电机与平面齿轮箱集成的方式。电机提供旋转动力，齿轮箱承担减速和扭矩转换，使输出转速落在搅拌工艺常用区间。箱体下方设置安装座，用于与罐顶钢梁、预埋法兰或支撑架连接；安装座需要承受轴系自重、桨叶液力载荷以及启动时的瞬时扭转，因此建模时对座板厚度、螺栓孔分布和加强筋位置都应保留明确边界。

　　搅拌轴为细长立式结构，沿轴向串联三组四叶片混合元件。最下层桨叶靠近罐底，主要负责把沉积在底部的粉体、颗粒或高浓度浆料扬起，避免死角堆积；中间桨叶强化罐内中部流场，使上升液流继续扩散；上层桨叶接近液面以下区域，可抑制局部浓度分层，并把漂浮物料逐步卷入循环。三层桨叶之间的间距并非随意设定，需要结合罐高、液位、桨径和物料黏度判断：间距过小会造成流道重叠、功耗增加；间距过大则层间衔接弱，容易出现混合盲区。

　　每组桨叶由四片叶片组成，叶片呈倾斜布置，旋转时既产生周向推动，也形成明显的轴向输送。与单纯径向流叶轮相比，这种桨型更适合低黏度到中等黏度液体的循环混合，能够在较低剪切条件下获得较大的整体流量。轴端桨叶还承担“环形搅拌器”的作用，通过径向与轴向流态叠加，使罐壁附近和中心区域之间形成连续回流。对于易沉降固体，底层桨叶离底高度需要重点校核；对于易卷气物料，上层桨叶则不宜过于接近液面。

　　三维建模时，应先确定驱动段中心线、罐顶安装面和轴伸长度，再依次布置齿轮箱输出法兰、联轴器、轴套、桨叶轮毂和锁紧件。长轴属于挠性设计关注点，除了外形直径，还要结合转速、跨距和叶轮重量判断临界转速；若轴系过长，可在结构方案中预留中间导向轴承或稳定轴承位置。桨叶轮毂与轴之间通常通过键、紧定螺钉或剖分式夹持结构传递扭矩，模型中应体现装拆顺序，避免后期现场维护时叶片无法单独更换。

　　安装边界方面，设备上方需要留出电机检修和吊装空间，齿轮箱侧部应保证接线、油位检查和维护操作距离；下方轴伸长度取决于罐体有效液位，桨叶外缘与罐壁之间需保留合理间隙，既防止扫壁，也避免环隙过大造成壁面流场减弱。罐顶支撑面应具备足够刚度，若平台钢梁偏薄，长轴运转时可能把振动放大到电机和密封部位。

　　在选型校核中，不能只看电机功率。物料密度、黏度、固体含量、罐体直径、挡板设置和桨叶直径都会影响搅拌负荷。无挡板罐内容易产生旋涡，表面吸气和振动风险增加；设置挡板后，流态更稳定，但轴功率也会上升。设计人员在使用该模型进行方案布置时，可把驱动单元、轴段和三层叶轮作为参数化装配基础，通过调整轴长、桨径、层间距和叶片角度，快速适配不同容积的搅拌罐。

　　整体结构强调可制造性与现场维护性：上部驱动模块集中布置，便于采购和检修；长轴与桨叶分层装配，便于运输时拆分、进场后组对；叶片采用焊接或可拆连接时，需保证同组叶轮的动平衡和相位一致。该装置适合作为顶入式搅拌设备的完整结构参考，尤其适用于需要多层轴向循环、固液悬浮和溶液均化的工艺场景。
