42型两相混合式步进电机结构数模

　　这套数模还原的是自动化设备里最常见的42规格两相混合式步进电机本体，日常在小型数控滑台、3D打印运动轴、桌面点胶工位、小型分拣料道、实验室测试转台里都能见到同规格产品。做这类电机建模的时候，最先要卡住的不是定子转子内部的电磁细节，而是整机对外的安装边界：前端方形法兰的四个安装孔位、输出轴的轴径与伸出长度、机身总厚以及后端出线空间，这些尺寸直接决定电机能不能塞进设备预留的安装腔，也决定联轴器、同步带轮能不能和输出轴可靠配合。

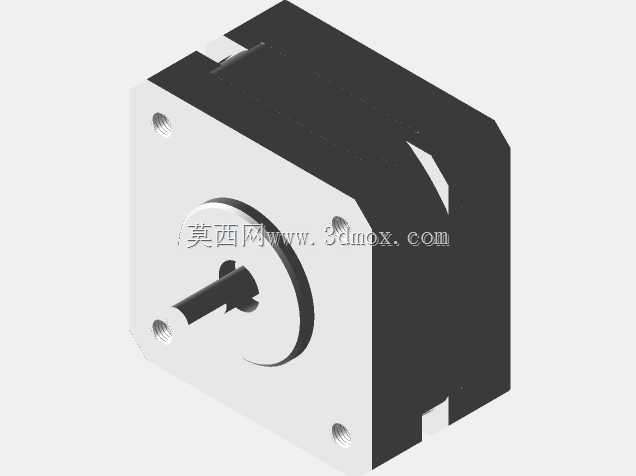

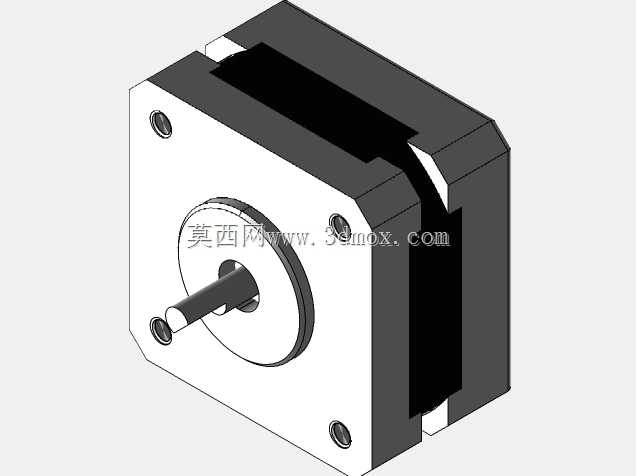

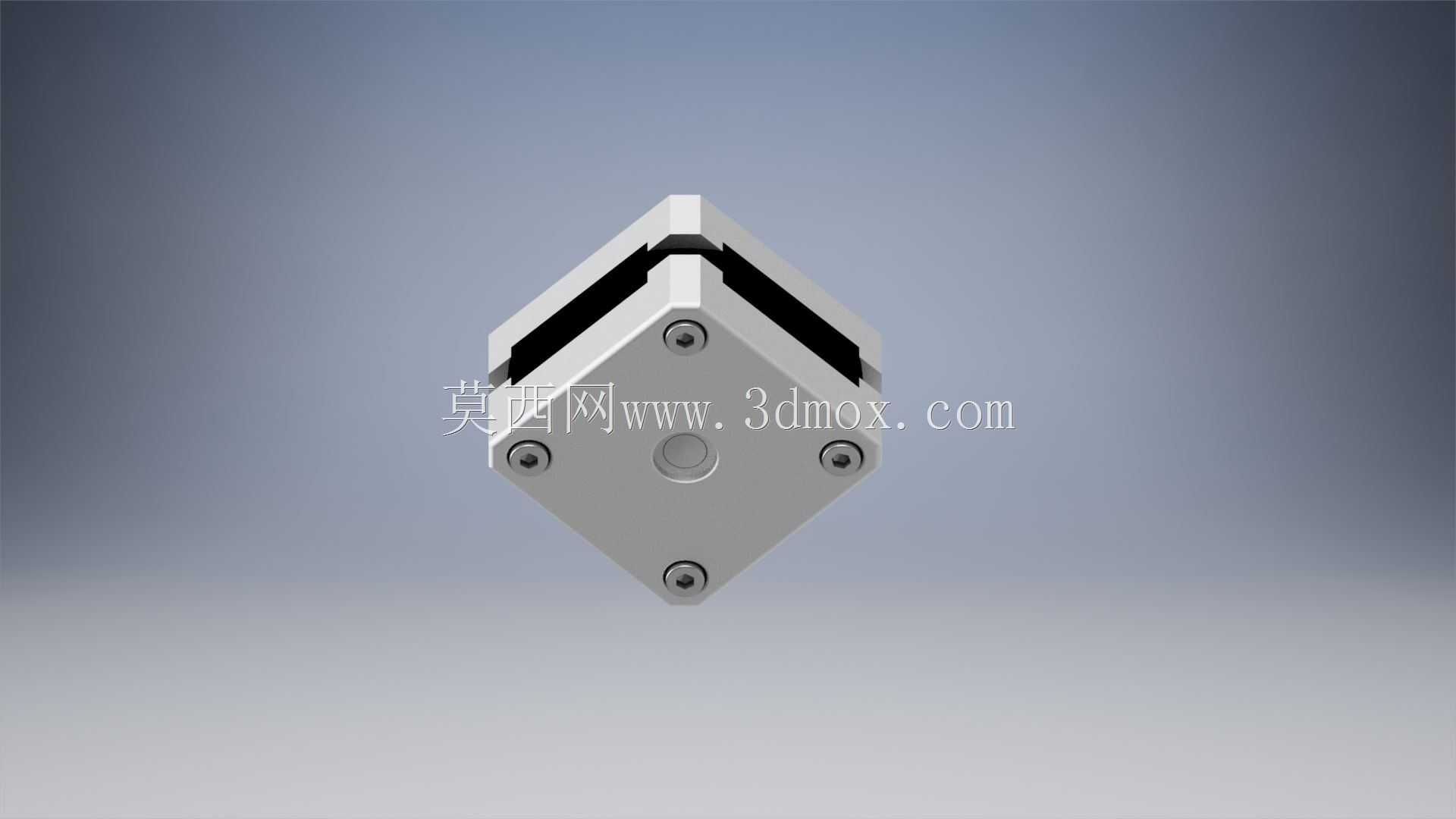

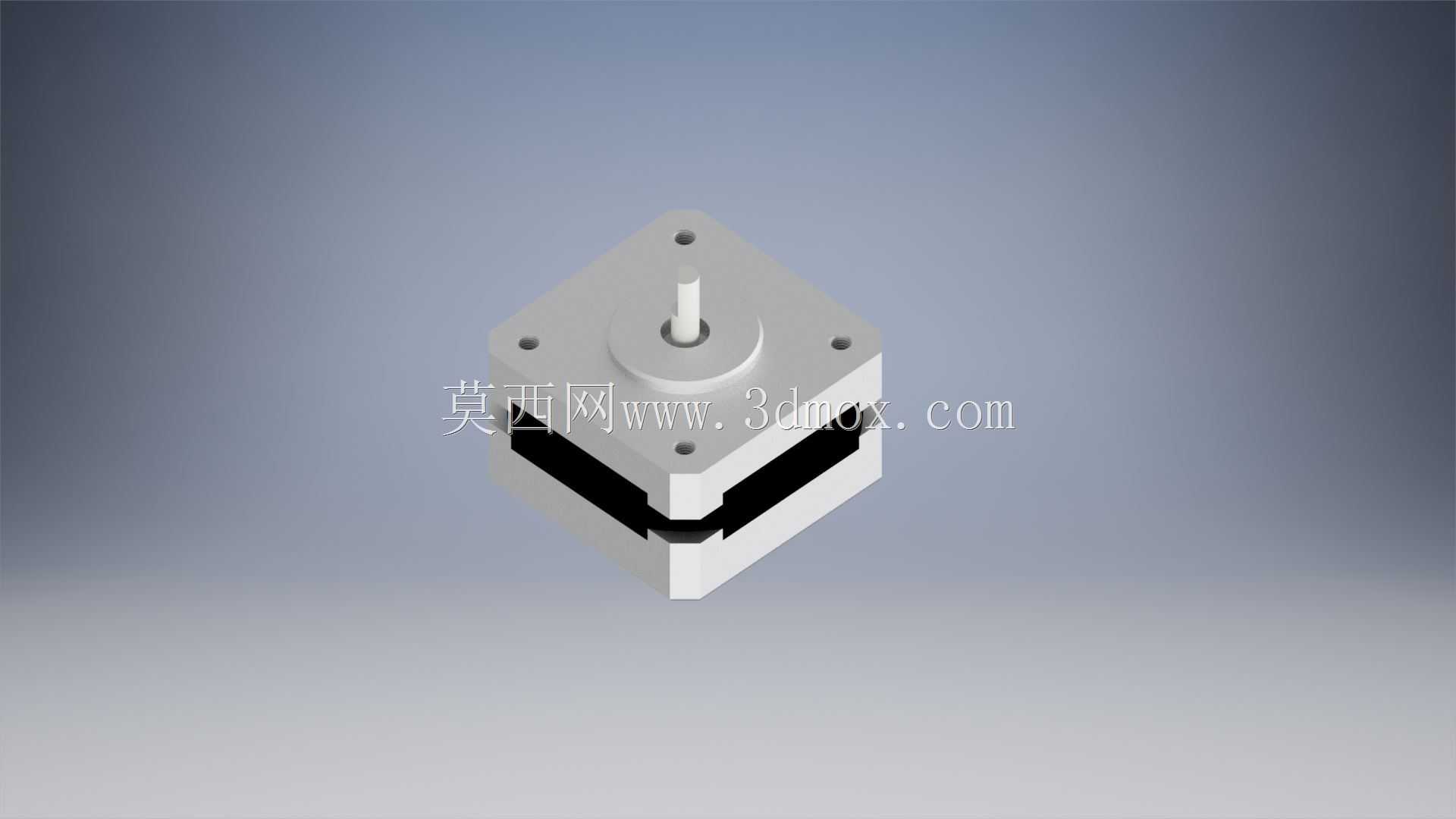

　　从结构上看，电机前端为方形安装法兰，法兰面预留四个沉头安装孔，孔位沿正方形对角分布，安装时螺钉从法兰正面穿入、锁进设备侧的电机安装立板，这种固定方式在小型步进电机上应用极广，装拆时不用在电机尾部预留拧螺钉的操作空间，对紧凑设备的布局非常友好。输出轴从法兰中心伸出，轴端做了平位处理，配套锁紧螺钉的联轴器可以顶在平位上，避免传动过程中轴和轮系出现相对打滑；轴伸长度需要和所选联轴器、带轮的夹持宽度匹配，过长会干涉外侧护罩，过短则会导致夹持长度不足、传动扭矩打折扣。

　　机身主体为层叠式方壳结构，前后端盖把内部定子组件、转子磁钢、轴承限位包裹住，壳体侧面的平直立面可以作为安装找正的基准面：装配时把电机立面贴紧安装板的定位止口侧面，就能快速保证输出轴和从动轴的同轴度，减少带轮偏摆、联轴器别劲的问题。机身尾部预留了出线位置，实际选型时这里会引出四相绕组线，接线时对应驱动器的A+、A-、B+、B-端子，布线时要给线材留出弯折半径，避免滑台往复运动过程中线缆被反复拉扯折断。

　　在设备布局阶段，这类电机的占位校核要同时考虑三个方向的空间：轴向要算上输出轴加装联轴器后的总长度，不能和对面的丝杠支撑座、传感器支架发生碰撞；法兰面的正方形外轮廓要和安装板的开孔匹配，安装板中心过孔要略大于电机轴径，同时四个螺钉孔的位置度要控制在合理公差内，避免强行锁螺钉把端盖拉变形；径向侧面要留出至少几毫米的散热间隙，步进电机低速大扭矩运行时绕组会发热，侧面留空能让空气自然流通，避免机身热量直接传导给相邻的塑料件或者传感元件。

　　建模过程中对功能结构的还原也贴合实际装配逻辑：前端盖的轴承室位置做了对应限位台阶，用来嵌装输出端的深沟球轴承，轴承内圈和输出轴轴颈过压配合，外圈靠端盖台阶和后端结构轴向压紧，保证转子转动时径向窜动控制在极小范围；机身的层叠壳体对应实际产品里的硅钢片叠压结构，数模里把外轮廓做了规整化处理，既保留了方机身的外形特征，也不会因为细碎叠片特征影响整机装配时的干涉检查效率。

　　这类电机的应用场景大多对位置开环控制有需求，不需要额外加装编码器就能靠驱动器脉冲信号实现固定步距角的转角输出，搭配丝杠可以把旋转运动转换成直线滑台的精准进给，搭配同步带可以驱动长行程轻负载的移载机构，搭配凸轮分割器或者小型转台就能完成工位间的角度分度。在做整机结构设计时，把这套电机数模导入装配环境后，可以直接同步匹配对应的安装立板、联轴器、胀紧轮、防护外罩的尺寸，不用等实物电机到货再反向修改结构，能大幅缩短小型自动化设备的设计迭代周期。另外数模里保留的法兰、轴伸、机身轮廓所有关键配合尺寸，都可以直接导出为工程图的标注参考，出零件加工图时安装孔位、轴径公差、止口高度这些参数都能和选型样本对应上，避免加工出来的安装板和实物电机装不上的低级问题。
