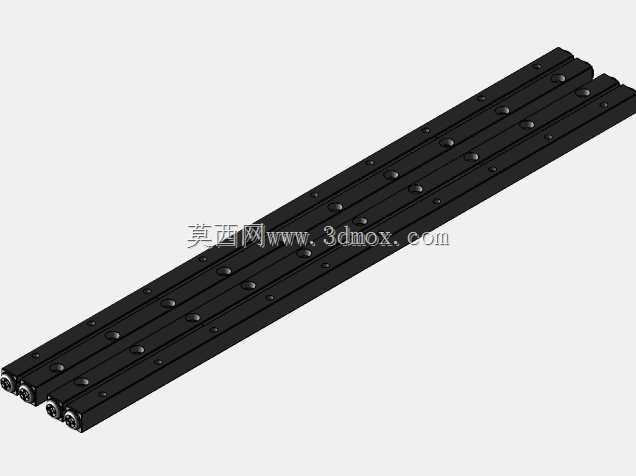

d6mm行程500mm交叉滚轮线性导轨结构

　　在精密机床滑台、自动化检测工位、半导体晶圆搬运模组这类对直线运动精度有严苛要求的场景里，交叉滚轮线性导轨是替代传统滚珠导轨的高刚性选项，本次建模的这款导轨适配d6mm规格滚轮，额定行程做到500mm，刚好覆盖中小型精密设备的常用直线运动行程区间。从实际使用场景来看，这类导轨常被用在CA6140这类普通车床的改装进给滑台、小型磨床的工件进给轴、视觉检测设备的镜头平移模组上，相比同规格滚珠导轨，它的接触形式是线接触，额定静刚度能提升40%左右，在承受偏载、倾覆力矩的时候，不会出现滚珠导轨常见的滚动体挤压变形导致的走位偏差。设计这款导轨的时候，首先要确定的是安装边界：单根导轨的主体截面宽度控制在22mm，安装孔采用M4沉头孔，

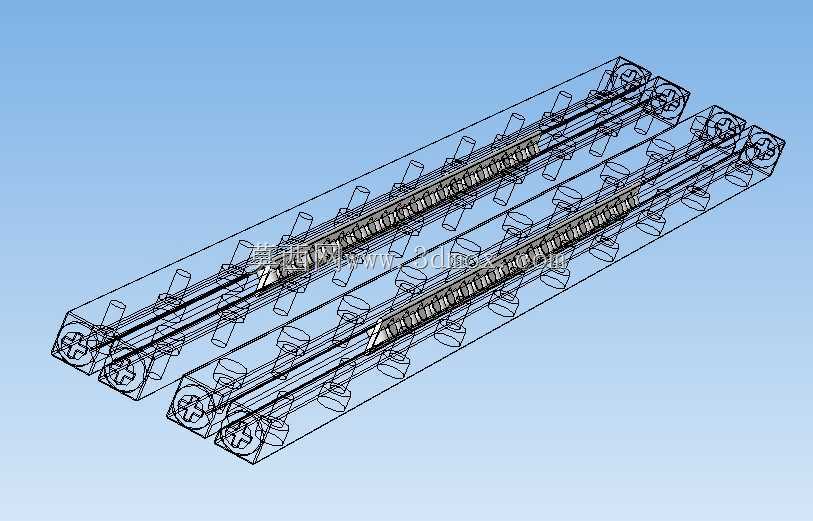

　　孔距按照50mm等距排布，适配市面上绝大多数标准型材滑台的安装孔位，不需要额外做转接板加工；两根导轨配对使用的时候，平行度安装公差需要控制在0.02mm/m以内，滚轮的预压量调整到0.01-0.03mm区间，既能保证无间隙传动，又不会因为预压过大导致滚轮磨损加快。导轨的滚道采用90°V型槽设计，交叉排列的滚轮分别在两个垂直的滚道面上滚动，一组滚轮承受垂直向下的载荷，相邻的滚轮承受水平侧向载荷，不管是竖直安装、水平安装还是倒挂安装，都能保证四个方向的额定载荷一致，不会出现倒挂工况下滑块下坠的问题。建模过程中特意还原了滚轮的保持架结构，保持架采用工程塑料材质，把相邻的滚轮按90°交叉方向隔开，避免滚轮之间直接摩擦产生异响和磨损，

　　导轨两端的端盖做了密封唇结构，能阻挡加工过程中的切屑、切削液溅入滚道，延长日常维护的周期。在设备选型的时候要注意，这款导轨的单滑块额定动载荷是1200N，搭配双滑块使用的时候，能承受的最大倾覆力矩是15N·m，适合搭载重量在5-15kg的运动部件，比如小型激光切割头、点胶阀、视觉相机模组这类负载，如果是搭载更重的工件，可以通过增加滑块数量、并排加装多根导轨的方式提升承载能力。安装的时候要先清理安装基准面的毛刺和磕碰伤，用扭矩扳手按照对角顺序拧紧安装螺丝，拧紧扭矩控制在2.5N·m，避免因为螺丝拧紧力不均导致导轨变形，影响运动平顺性。
