四十八齿摩托车传动链轮结构设计

　　这款四十八齿链轮属于链传动系统中的从动端零件，常见于摩托车后轮、小型代步车以及教学用传动实训台。它的核心作用是与链条啮合，把发动机输出的扭矩经过减速放大后传递给车轮，齿数较多意味着从动轮直径偏大，对应的传动比偏向低速大扭矩工况，适合载重、爬坡或者教学演示中观察链节逐齿啮合的过程。

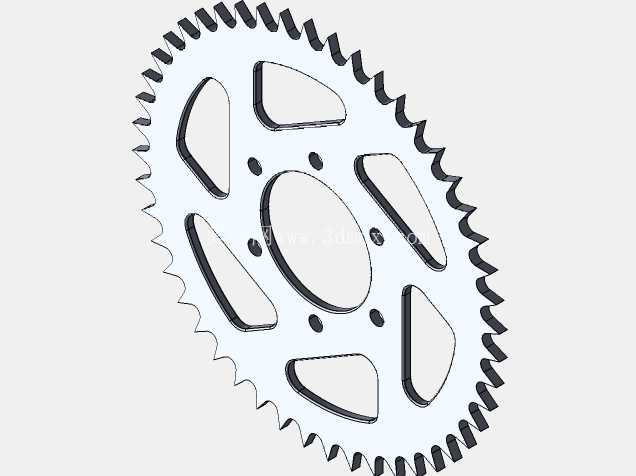

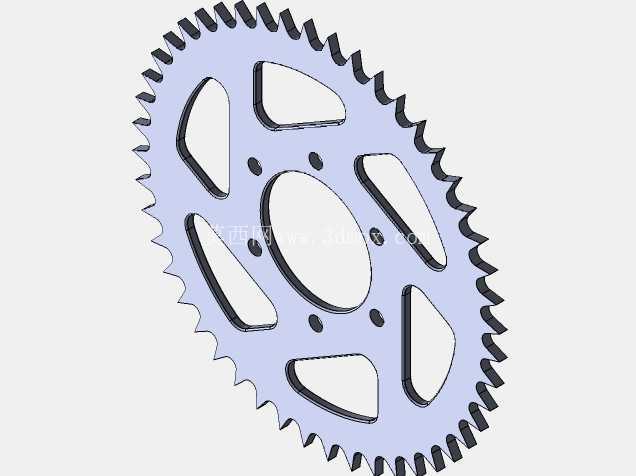

　　从结构上看，轮体外缘均匀分布四十八个链齿，齿形按照标准滚子链的啮合轮廓处理，齿顶、齿侧和齿根圆弧都要保证链条滚子能够顺利进入和退出，避免卡链、跳齿和异常磨损。链轮中部采用大面积镂空，六处近似扇形的开窗沿圆周均布，既显著降低了转动惯量，也减少了材料用量；镂空之间保留的辐条承担扭矩传递，窗口边缘做了过渡圆角，防止应力集中在尖角处萌生裂纹。

　　中心区域是安装基准面，中央圆孔用于与轮毂或输出轴定位，周围布置多个小孔，可作为螺栓过孔、减重孔或定位销孔。实际装配时，需要先确认中心孔与轴颈的配合关系，再通过均布螺栓把链轮压紧在轮毂结合面上，保证端面跳动和径向跳动在允许范围内。若链轮偏摆过大，链条会在运转中出现松紧交替、噪声增大和局部磨损加剧的问题。

　　建模时应先确定节距、齿数、滚子直径、分度圆直径和齿顶圆直径等关键参数，再由齿根圆向外生成单齿轮廓，通过圆周阵列得到完整齿圈。齿形不能只按外观绘制，需结合链条包角和啮合弧检查干涉；尤其在链条进入啮合的位置，齿侧间隙过小会造成滚子强行挤压，间隙过大则容易冲击。轮盘厚度要兼顾齿面承压面积和轻量化目标，过薄会导致齿面磨损加快，过厚则增加旋转质量。

　　外形边界方面，大齿数链轮的外径明显大于普通小链轮，设计时必须核对车架平叉、护链罩、轮胎和制动部件之间的空间。后轮链轮安装后，齿顶圆与周边构件应保留足够安全间隙，链条在最大跳动和悬架压缩状态下也不能擦碰护板。中心安装孔的孔径、螺栓孔分布圆直径以及孔位角度，是替换链轮时最需要优先核对的安装边界；即使齿形和齿数相同，孔位不一致也无法直接装用。

　　在使用场景上，这类链轮不仅服务于整车传动，也适合机械基础课程中讲解链传动的多边形效应、速比关系、张紧方式和润滑维护。通过三维模型可以直观看到链条绕入、绕出时链节位置的变化，以及镂空辐板在扭矩传递中的受力路径。工程处理中还应关注齿面淬火、表面发黑或防锈处理对寿命的影响，并在装配后保证前后链轮共面，使链条沿齿宽方向均匀受力，从而降低偏磨和脱链风险。
