十八米跨五十二米长大跨度钢结构厂房

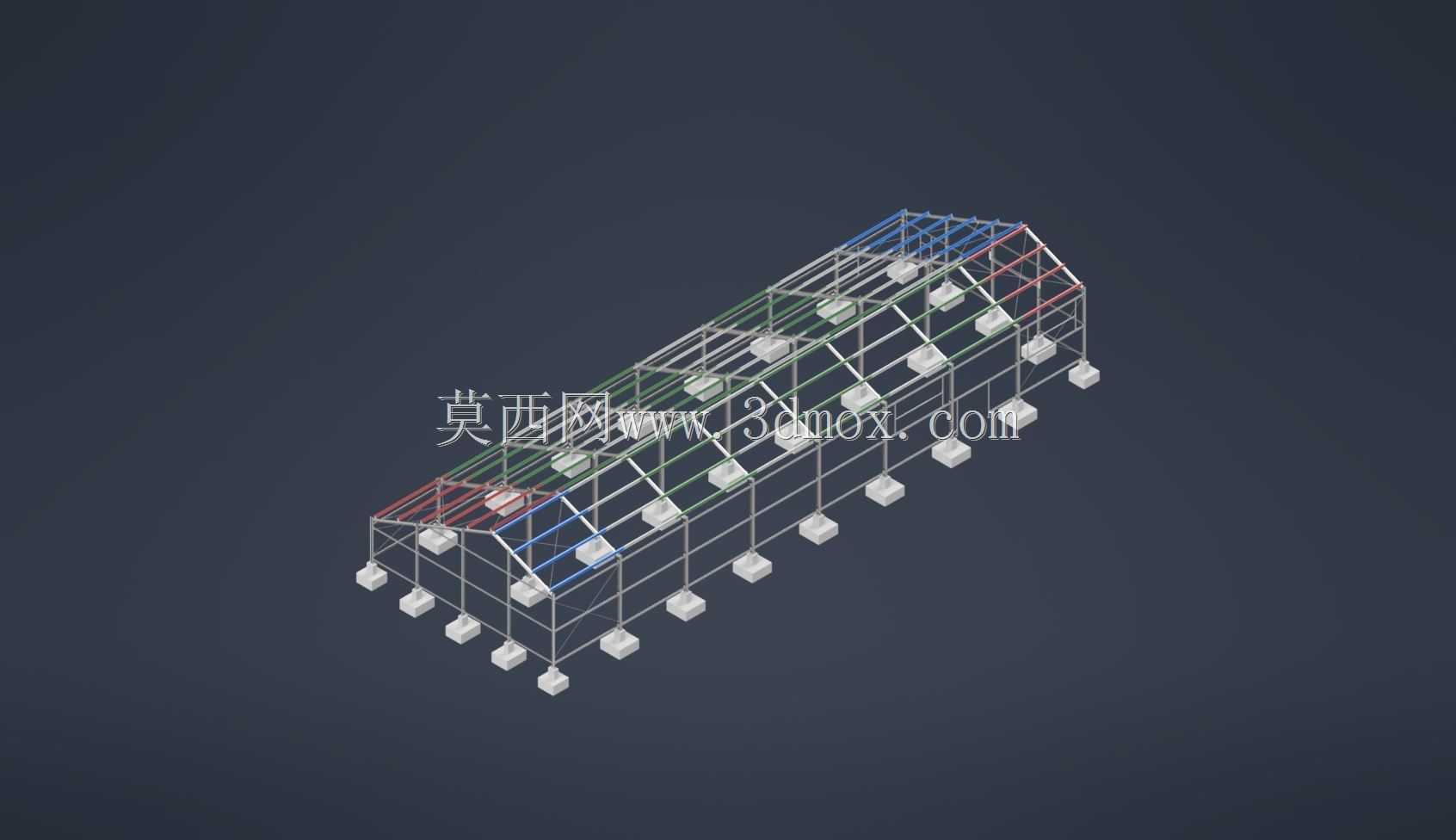

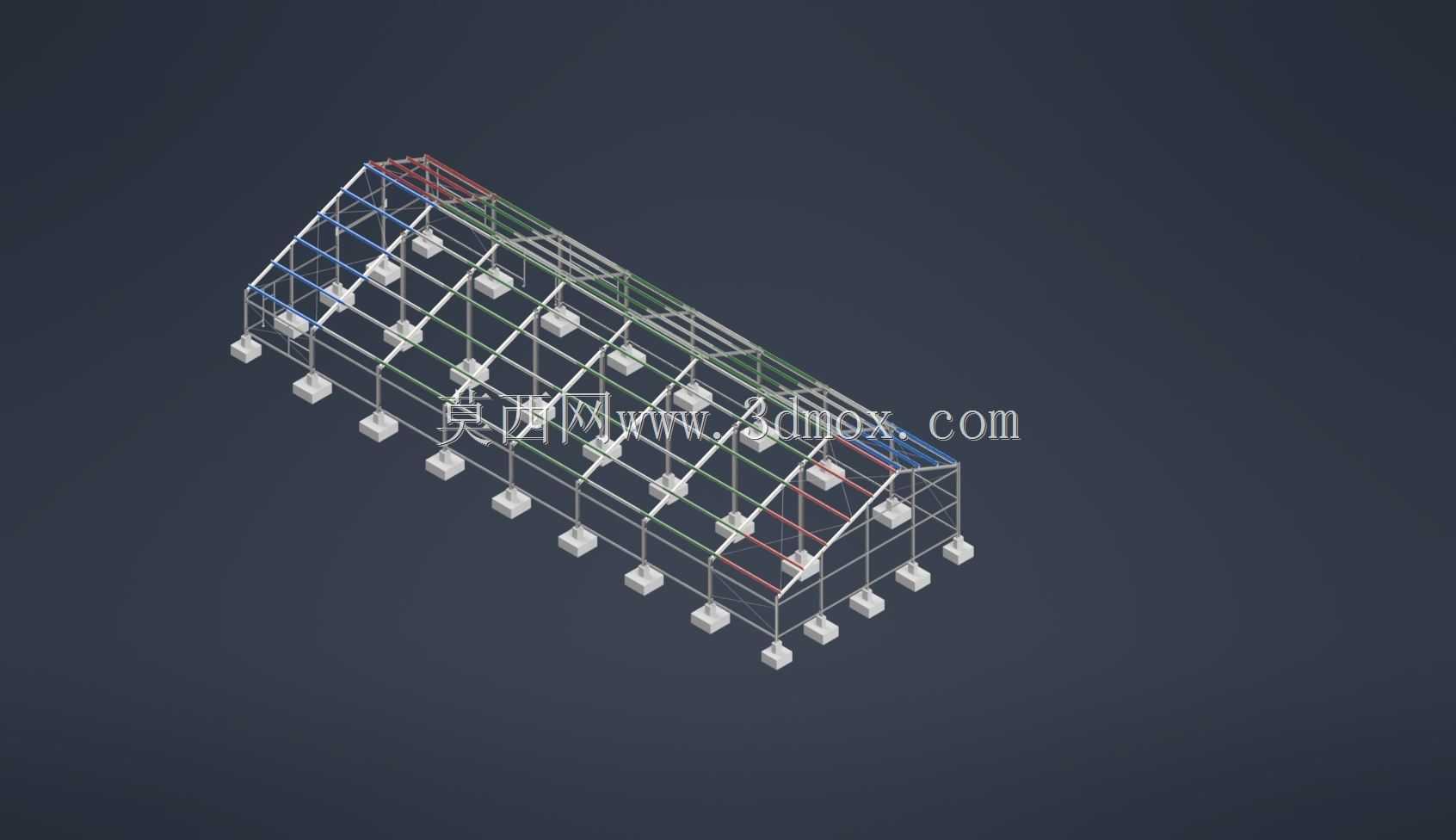

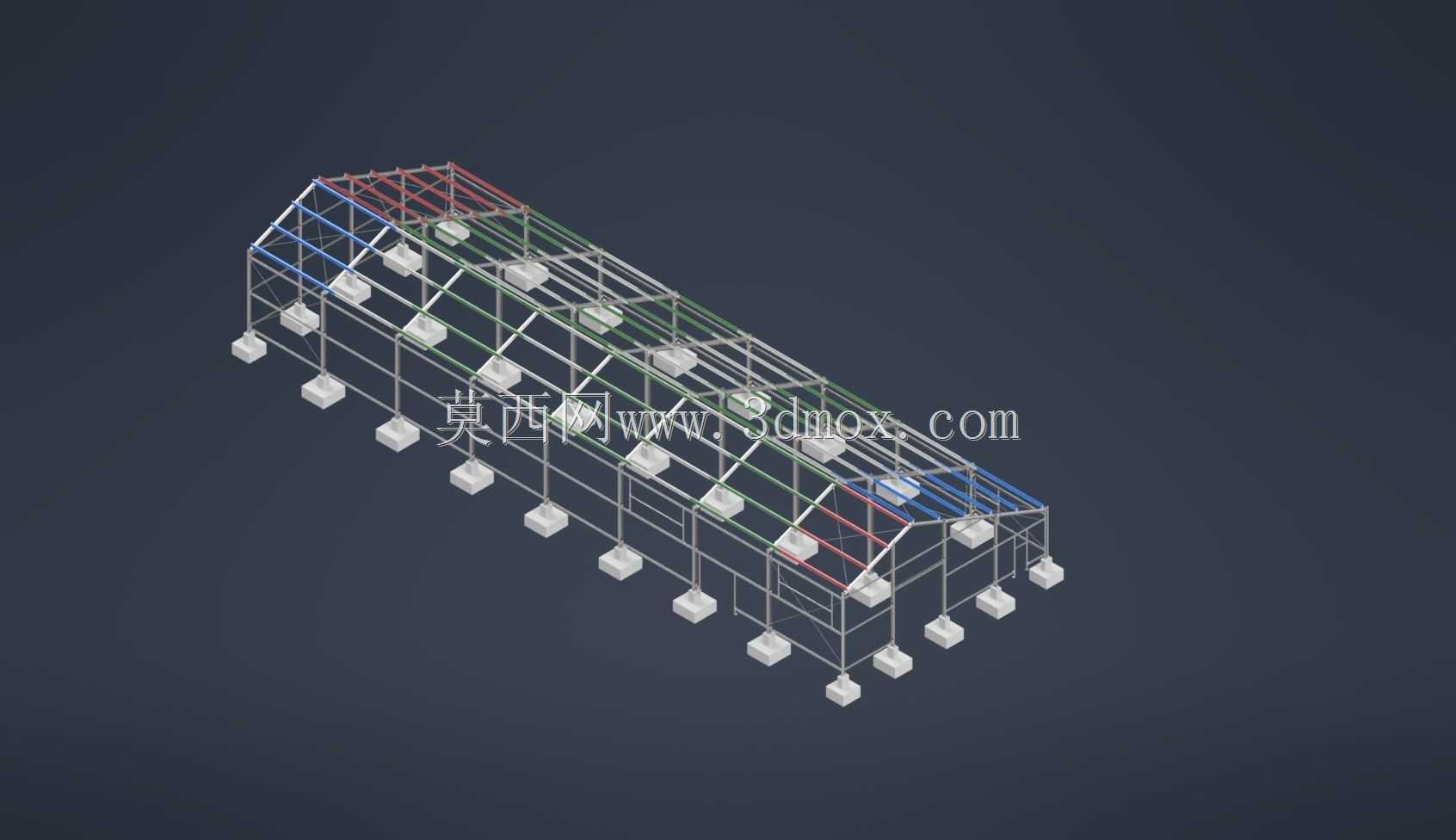

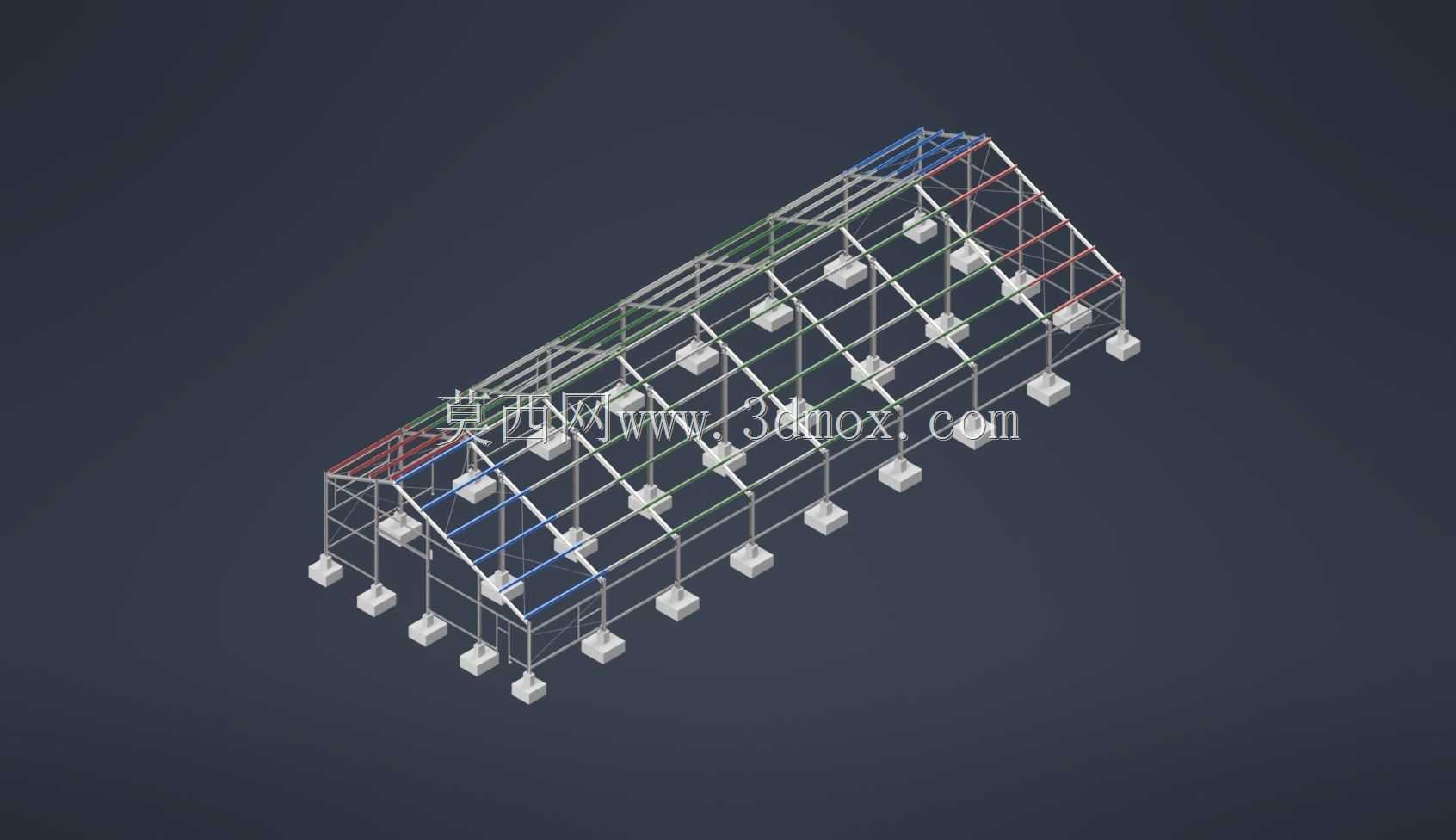

　　这套大跨度钢结构厂房三维模型，整体平面覆盖尺寸为18m×52m，属于典型的单层轻型工业厂房承重骨架方案，在机械加工车间、仓储物流库房、装配式生产车间、农机停放库、区域集散堆场等场景中应用十分广泛。建模过程中完整还原了从柱脚基础锚栓节点、竖向承重钢柱、纵向连系梁、屋面桁架檩条到端部山墙抗风柱的全套传力构件，各构件空间定位清晰，节点连接关系完整，可直接用于结构方案比对、施工排布推演与构件加工深化参考。

　　从结构传力逻辑来看，屋面承受的雪荷载、积灰荷载、屋面自重以及悬挂管线荷载，先通过屋面檩条传递至横向主桁架，再由主桁架将竖向力分散至两侧排列的钢柱，钢柱最终把全部竖向荷载与水平风荷载、地震作用传递至下部独立混凝土基础。模型中柱脚位置预留了锚栓排布空间，基础短柱顶面与钢柱底板之间的找平层、加劲肋、锚栓垫板均按常规工程做法做了几何表达，现场安装时可先完成基础混凝土浇筑与锚栓预埋，待混凝土强度达到设计要求后再吊装钢柱，通过调整螺母校正柱底标高与垂直度，最后完成二次灌浆固定。

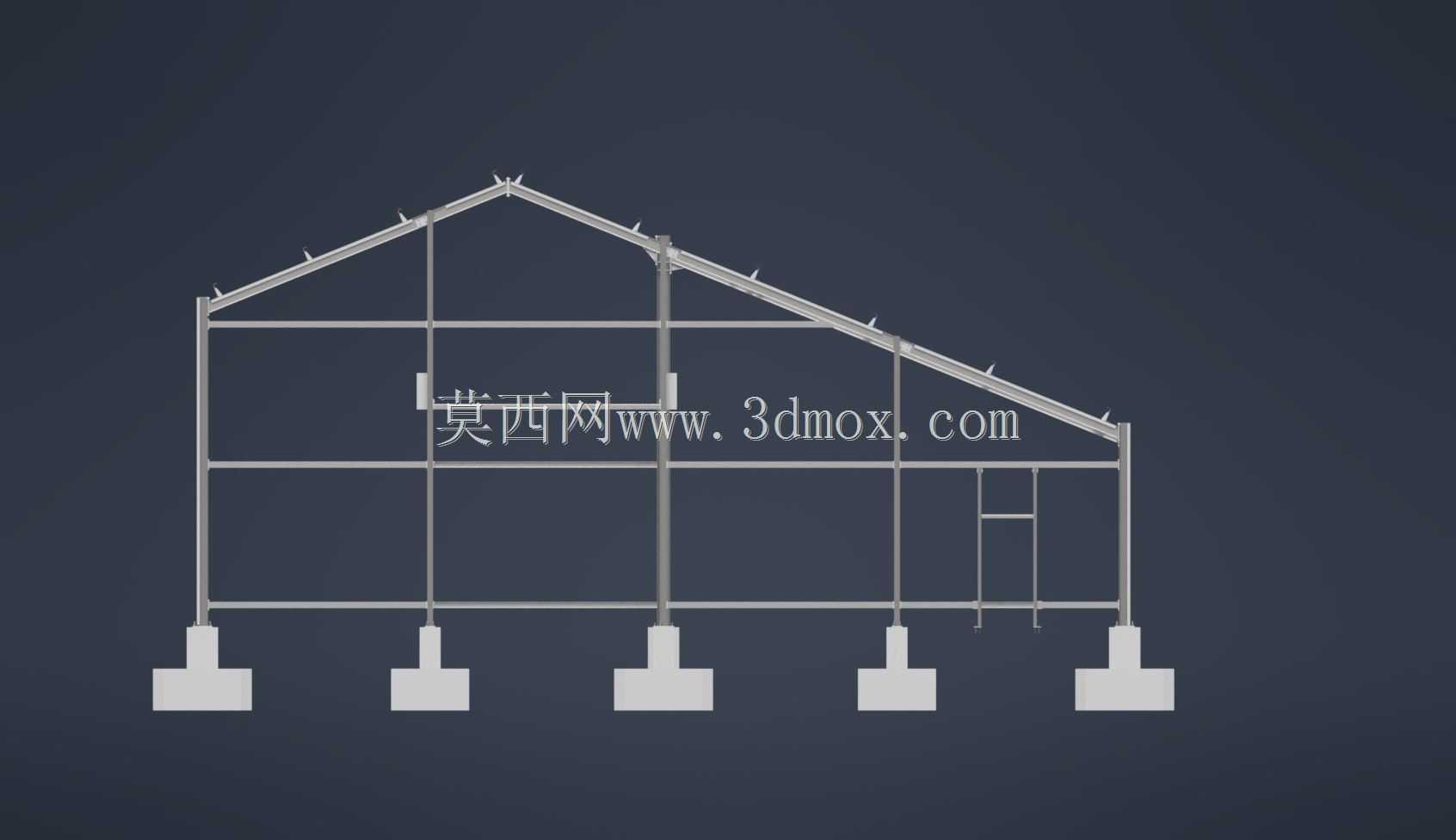

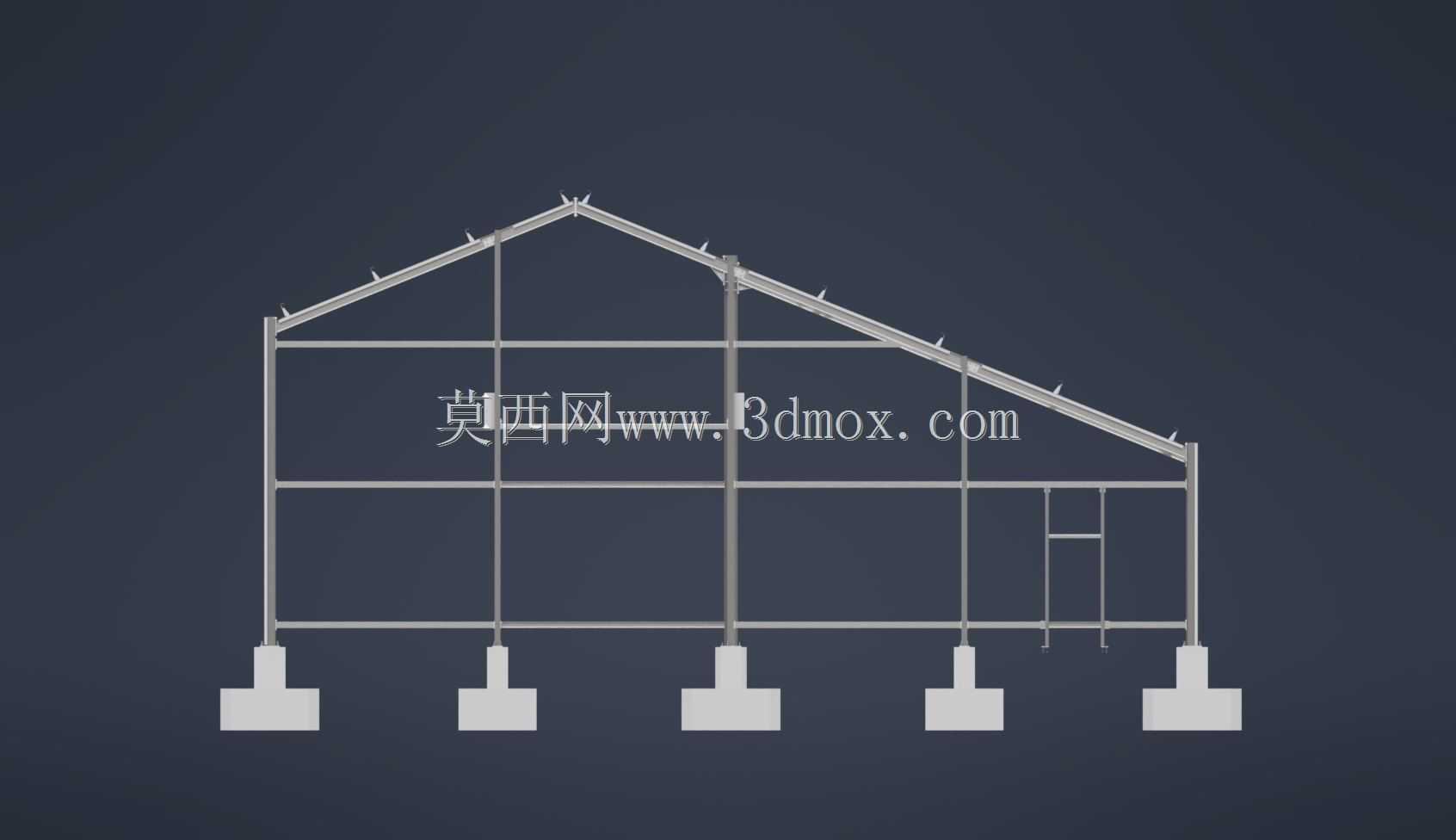

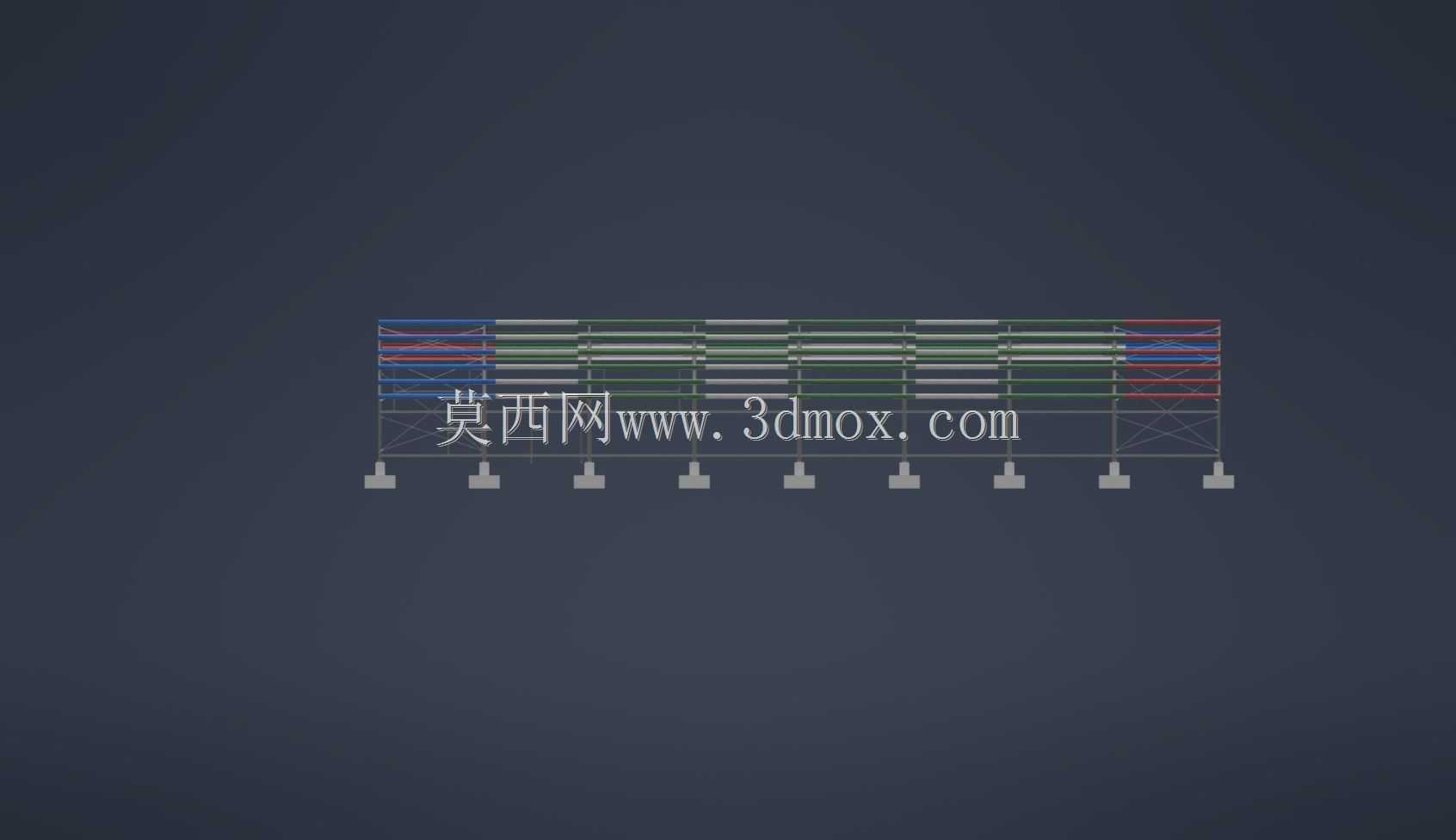

　　厂房跨度方向18m的尺寸设定，刚好适配多数中小型工业生产线的排布需求：跨内可沿纵向布置长条形加工设备、输送辊道或者成排货架，中间无需增设中柱，完全释放内部作业空间，避免立柱对物料转运、设备进出造成遮挡。52m的纵向长度则按照标准柱距分段排布，模型中纵向柱列均匀分布，柱间设置交叉支撑或者刚性系杆，用来传递纵向水平力，保证厂房整体纵向刚度，避免在大风或者吊车制动荷载下出现纵向侧移过大的问题。屋面部分采用坡屋面桁架形式，桁架上下弦之间布置腹杆形成稳定的三角形受力单元，相比实腹梁能够在更大跨度下控制构件自重，减少钢材用量，同时桁架内部的空隙还可以方便敷设通风管道、电缆桥架与照明线路，不用额外在屋面下方吊挂大量支架。

　　建模时特意区分了不同受力区域的构件层级：主承重柱、主桁架作为一级受力构件，截面规格相对更大，节点处的连接焊缝、螺栓群排布位置都做了细化；檩条、墙梁、系杆作为二级传力构件，沿纵向等距排列，保证屋面围护板与墙面围护板有可靠的支撑点；柱间支撑、屋面水平支撑作为抗侧力构件，布置在温度区段的合适位置，既能够有效抵抗水平荷载，又不会占用过多室内使用空间。端部山墙位置单独设置抗风柱，将墙面承受的风荷载直接传递至基础与屋面水平支撑体系，避免山墙面在风吸作用下出现变形。

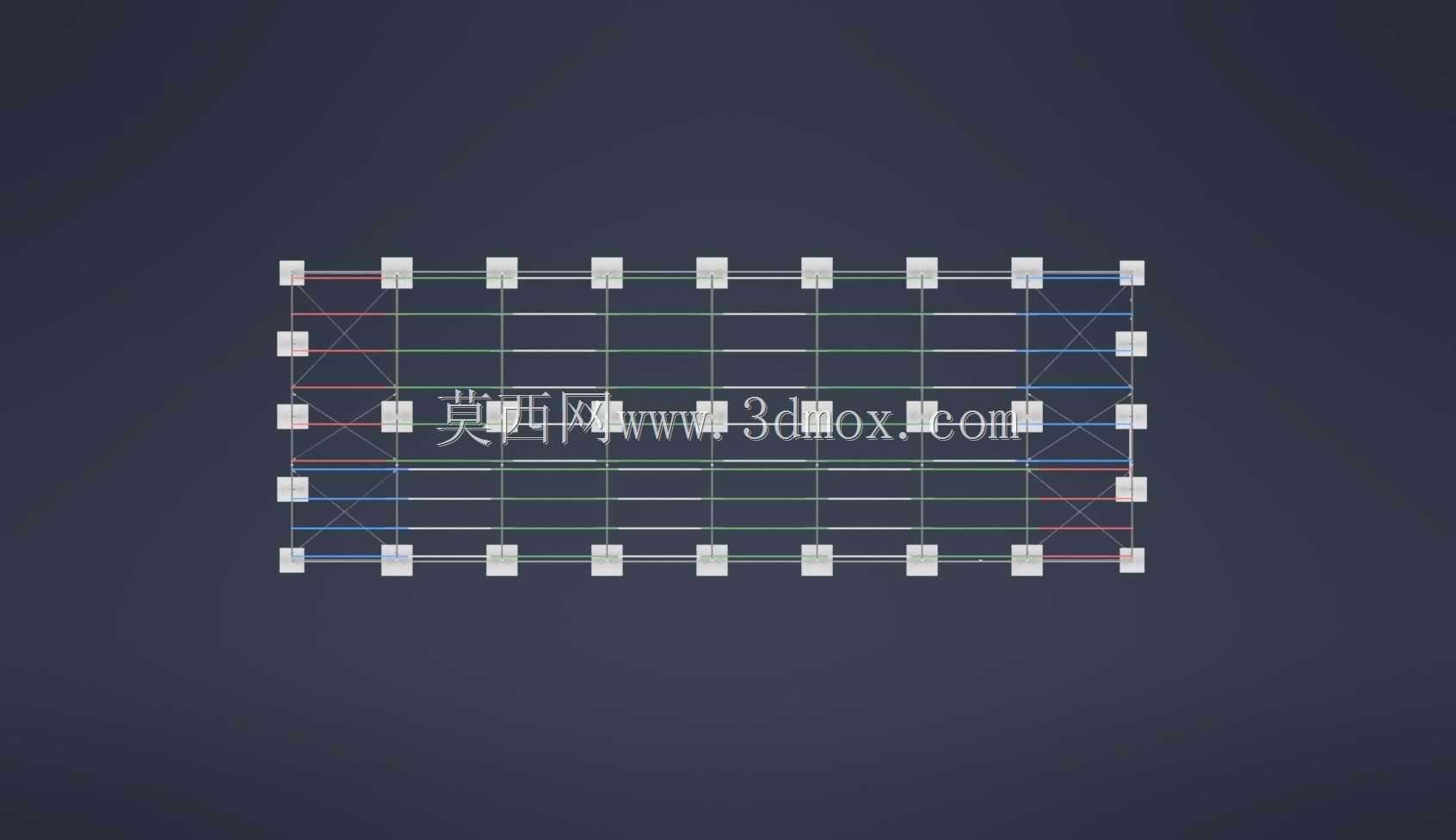

　　在现场安装边界方面，这套厂房的外围轮廓尺寸清晰，施工前可按照18m跨度方向放出两侧柱列轴线，沿52m长度方向依次标定每个柱位的中心点，基础开挖范围需要超出柱脚底板边缘留出足够的操作面，方便锚栓定位与模板支设。构件吊装顺序通常遵循先竖柱、后系梁、再吊装屋面桁架的流程，相邻钢柱就位后及时安装柱间支撑临时固定，形成稳定的空间刚度单元后再继续向前推进，避免吊装过程中骨架出现失稳倾覆。屋面围护板安装时可顺着屋面坡度从一侧向另一侧排布，搭接方向顺应当地主导风向，减少雨水渗漏与风揭风险。

　　对于结构设计从业者来说，这套完整的骨架模型可以直观展示大跨度厂房的构件排布逻辑，在方案阶段快速核对构件之间是否存在碰撞，检查管线穿行空间是否充足，也可以据此统计不同规格型钢的大致用量，为材料采购与下料加工提供参考。相比二维图纸，三维模型能够把隐藏在平剖面图中的节点空间关系直观呈现出来，加工人员可以快速理解牛腿、支撑连接板、桁架节点板的焊接位置，现场安装人员也能提前预判吊装顺序与构件就位方向，减少现场返工。
