手术楼层通风改造管道布局结构

项目分类:CA6140 发布时间:2023-09-20 ID:712146
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构
  • 手术楼层通风改造管道布局结构

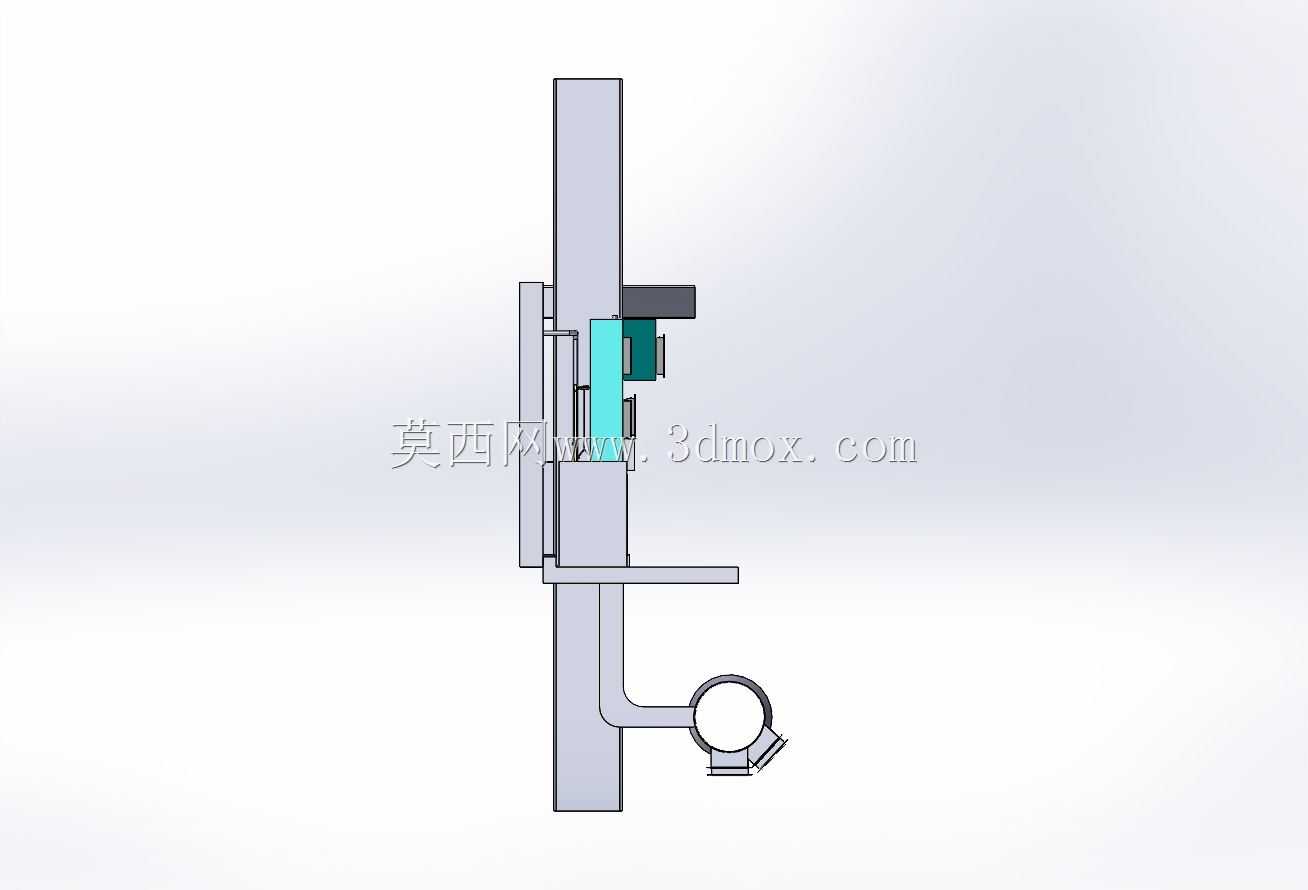

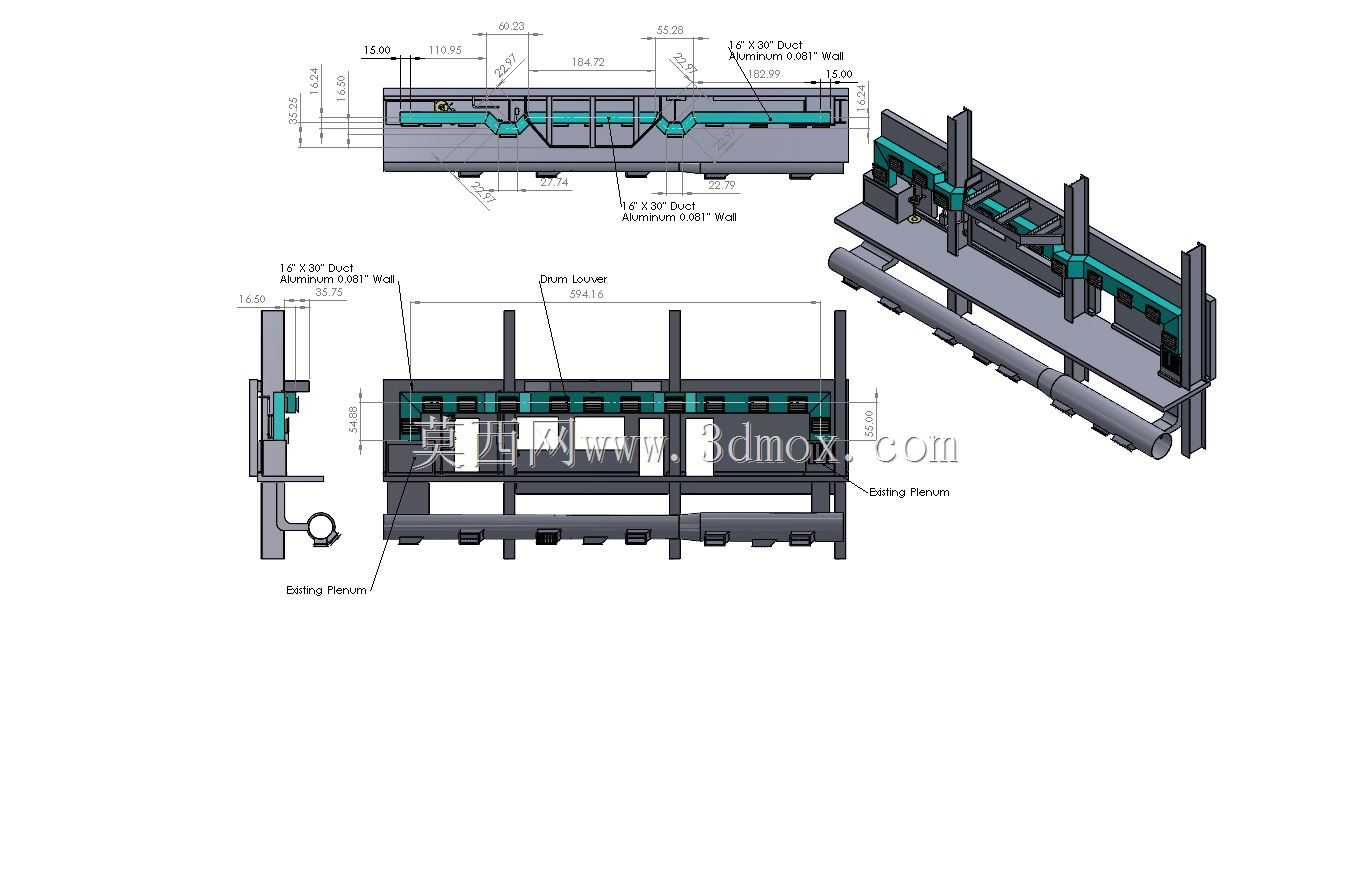

  这套三维结构针对手术楼层两个通风不足区域的改造需求展开,核心是在既有手术地板上方新增一组架空通风管路,把送风、回风与局部排风路径重新组织起来。现场不是空旷的新建机房,而是已经投入使用的手术区域,梁位、立柱、吊顶边界和下方设备通道都对管路走向形成约束,因此建模时没有采用简单直管贯通的做法,而是沿楼层结构柱之间布置横向主风管,并在多处通过弯头、变径和短节绕开竖向构件。

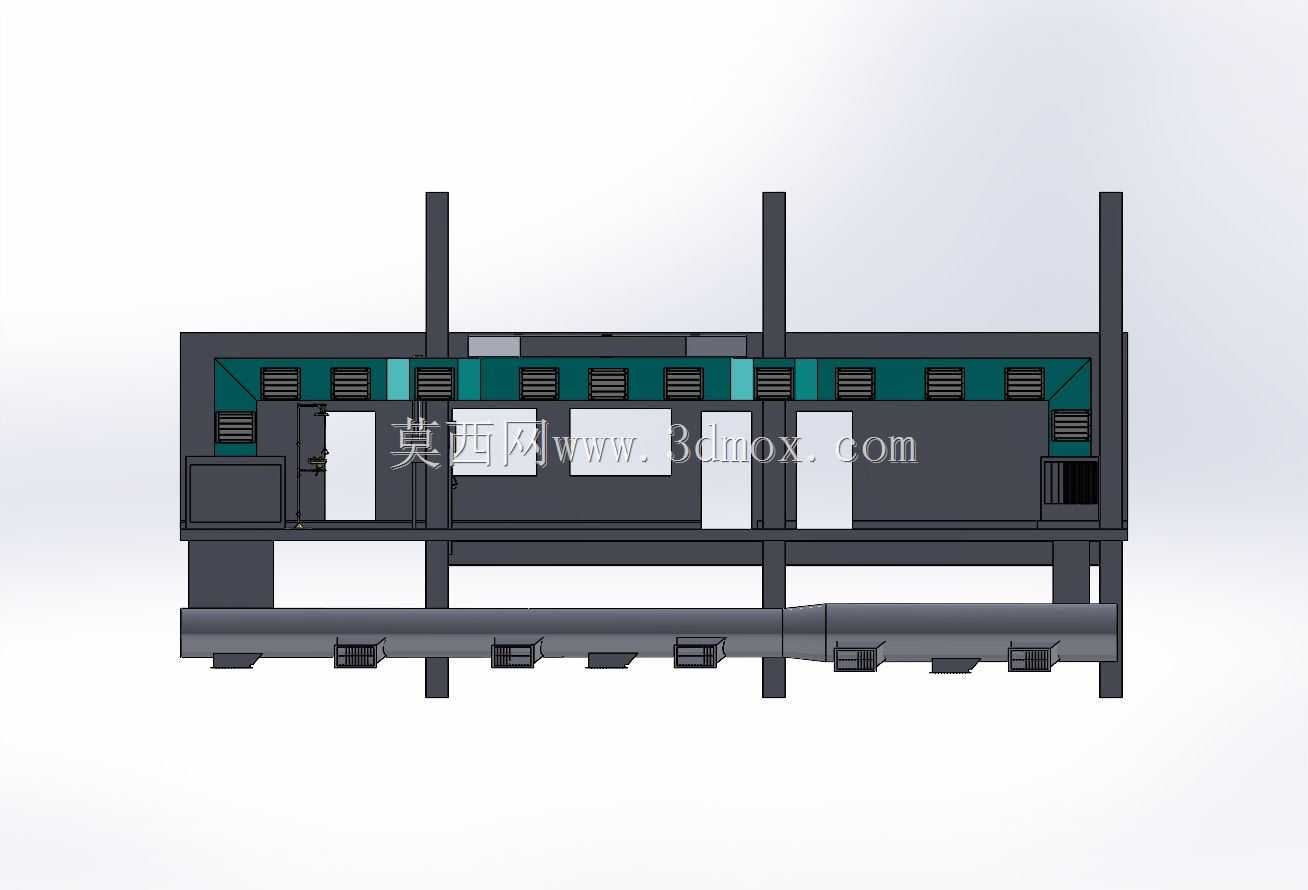

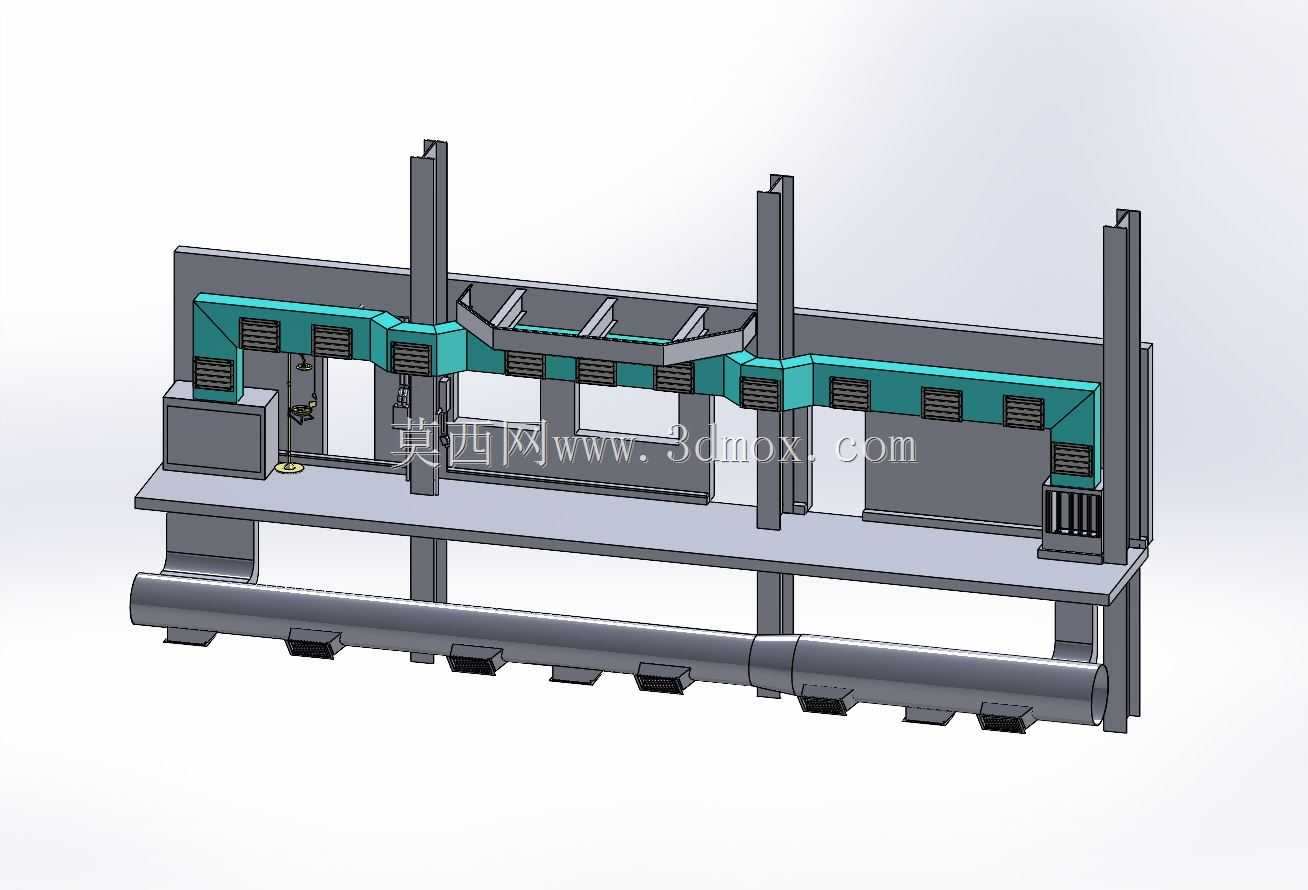

  从使用场景看,手术区域对气流组织的要求高于普通办公通风。管路需要把处理后的空气稳定送到指定区域,同时兼顾检修空间和噪声控制。模型中上部青绿色构件为主要风管段,端部和分支位置设置带格栅的风口,下部粗大的圆柱形管路可作为冷凝水、排水或配套工艺管廊使用。两层平台之间保留了明显的通行与检修高度,支架从楼板或结构梁附近生根,避免管道荷载直接落在非承重装饰构件上。

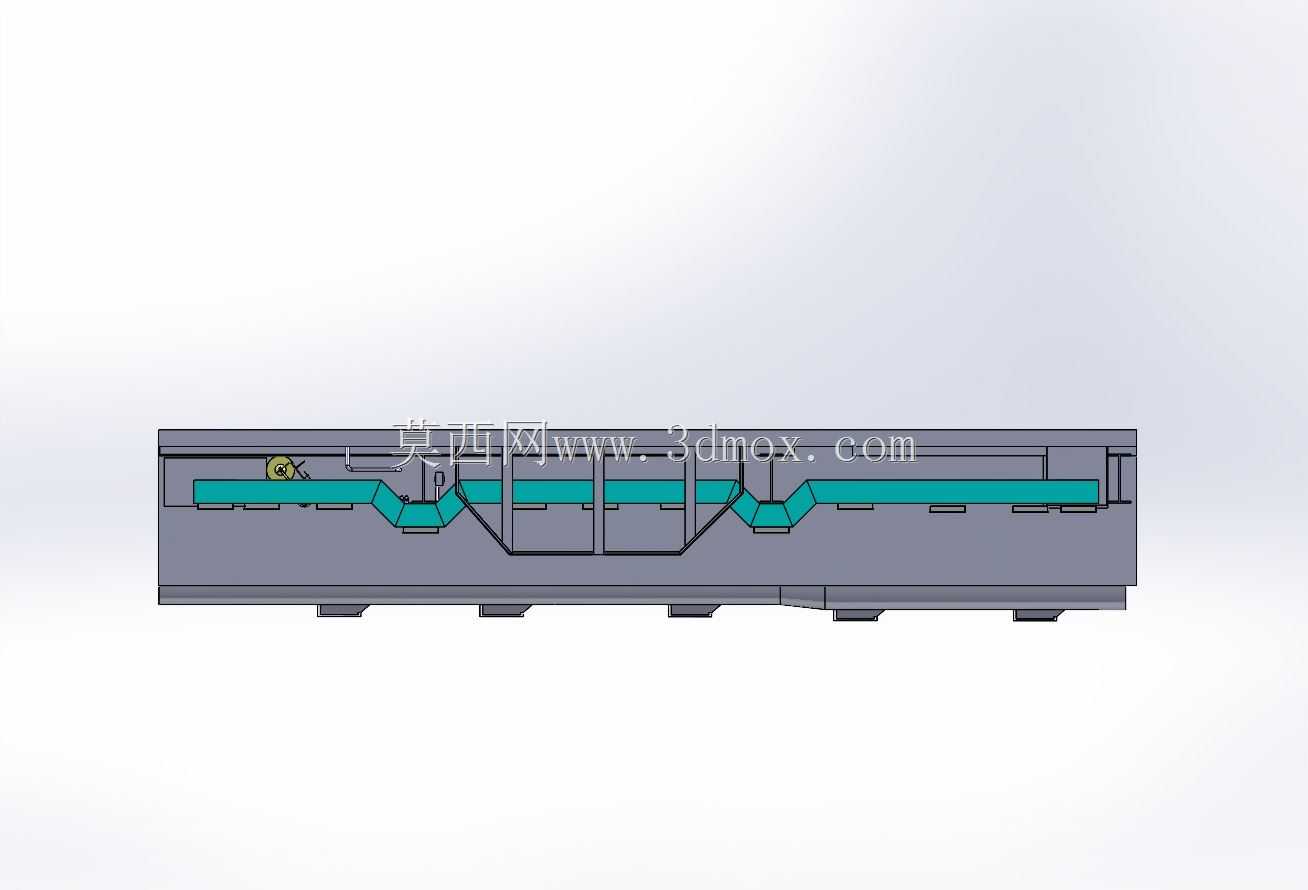

  结构设计上,风管主体采用矩形截面,便于在梁下有限高度内布置,也方便与标准风量调节阀、消声段和过滤段连接。管路在跨距较大的位置设置竖向支撑,支撑柱与横向托架形成框架式受力体系;托架并非只托住风管底部,而是通过连续型材把多段管路的重量分散到多个支点,减少单段风管因长期运行产生的挠度。弯头内侧保留平滑过渡,避免气流在转向处形成剧烈涡流;分支处采用渐扩或渐缩形式,使两个通风区域的风量分配更均衡。

  风量调节是该改造方案的重点。模型在风管分支和风口附近预留了风阀安装位置,调试时可根据各区域压差、换气次数和门开启方向调整开度。手术区域通常不希望管路表面出现突出的手轮或易积尘构件,因此阀件布置偏向检修侧,执行件和检修口靠近通道,既保证运行时墙面、吊顶表面整洁,也能在不停拆大面积装饰板的情况下完成维护。

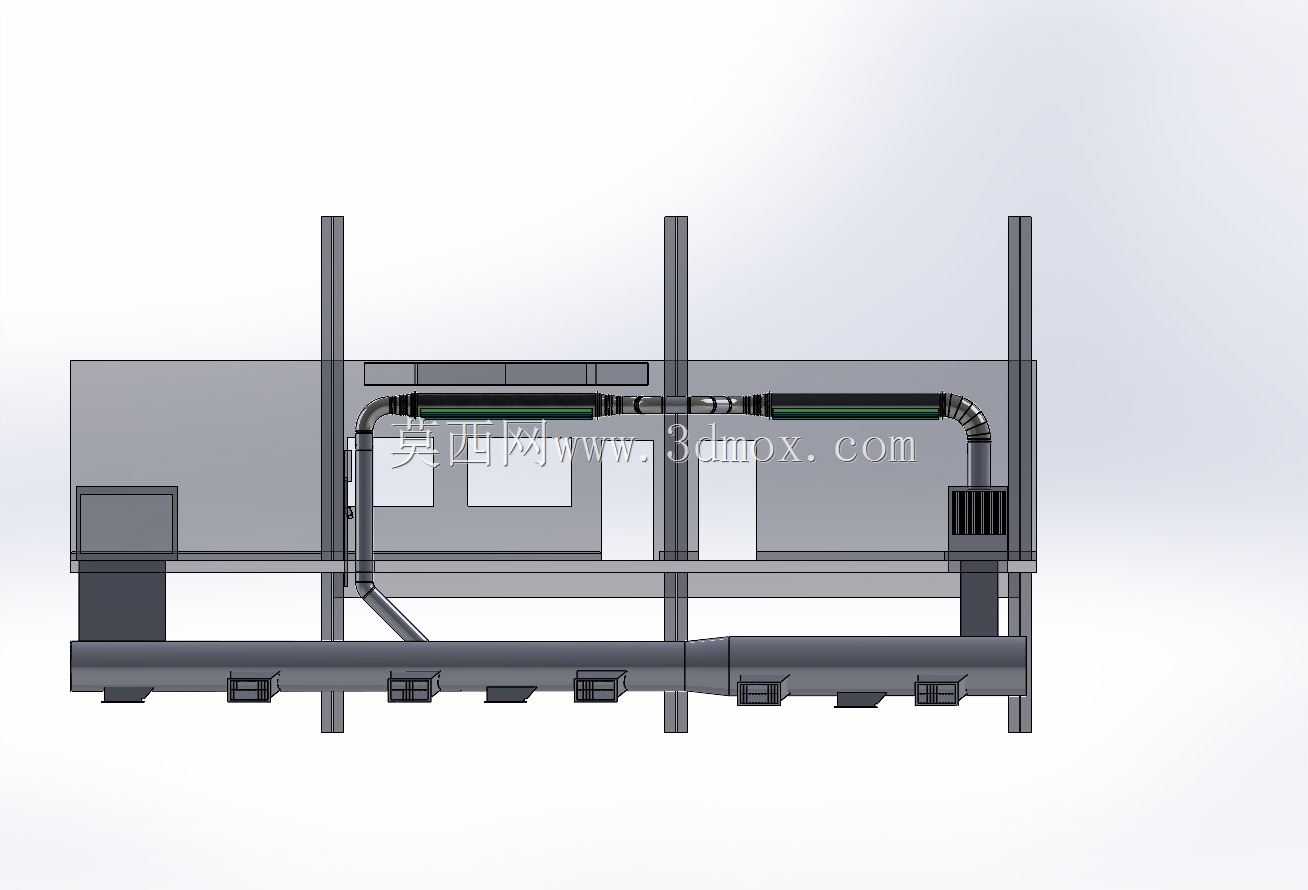

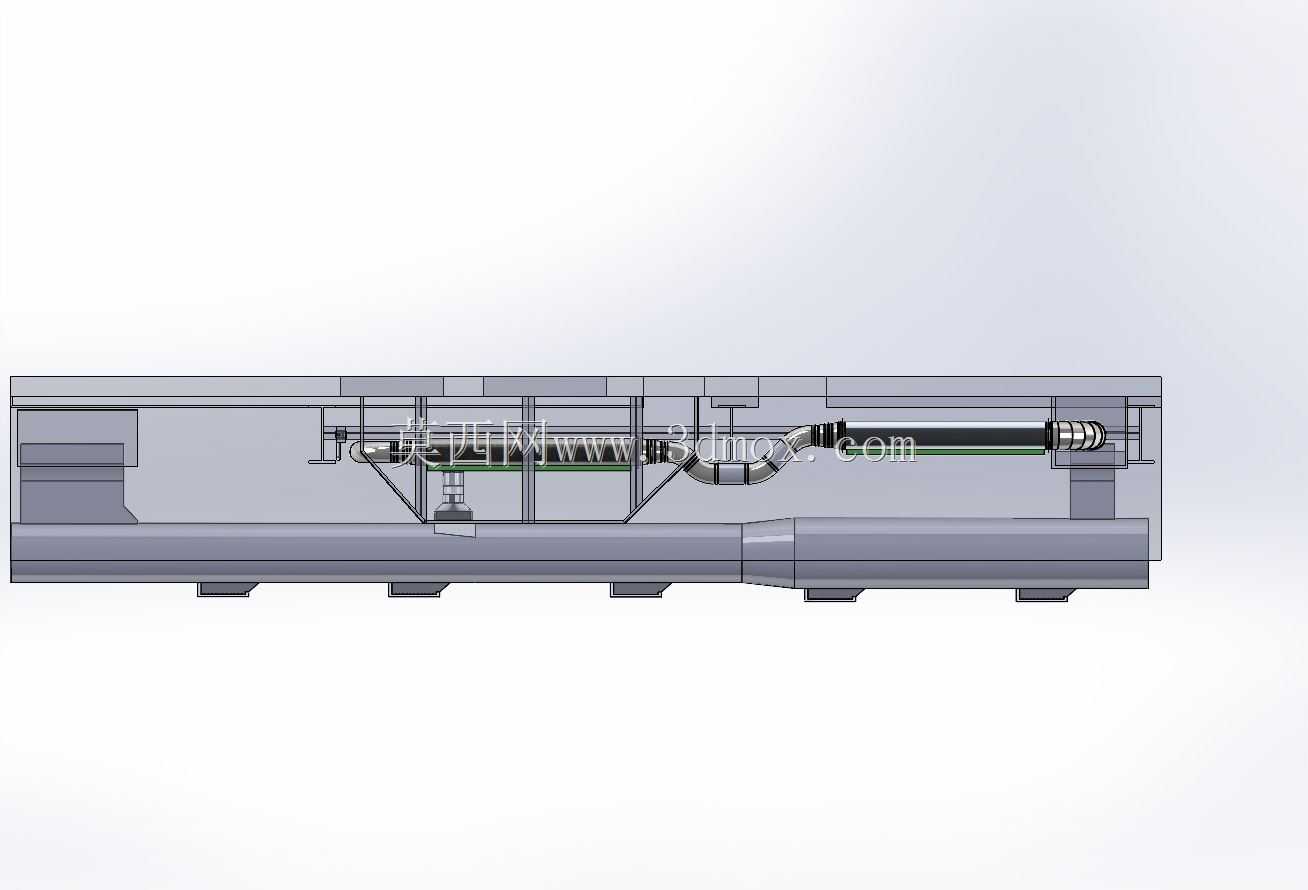

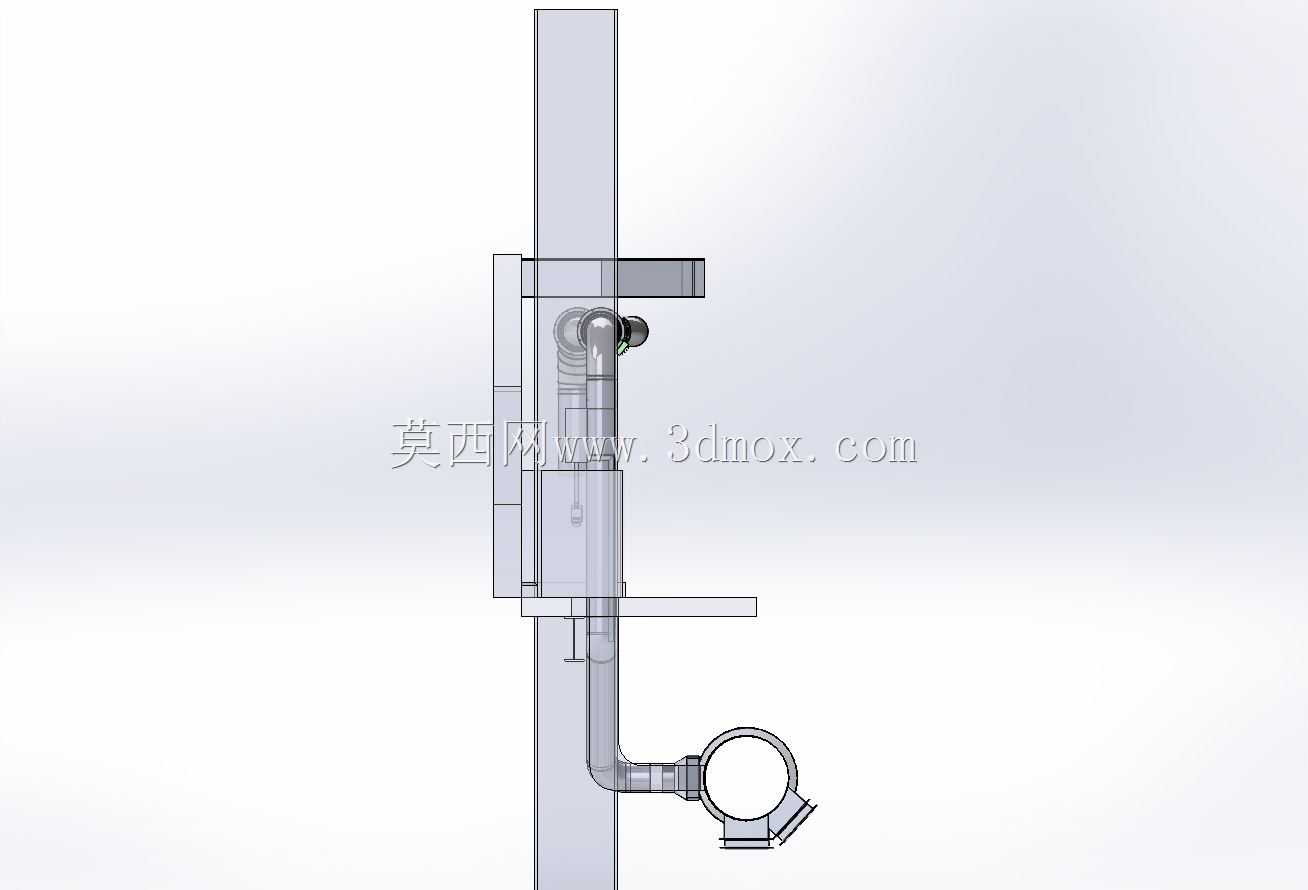

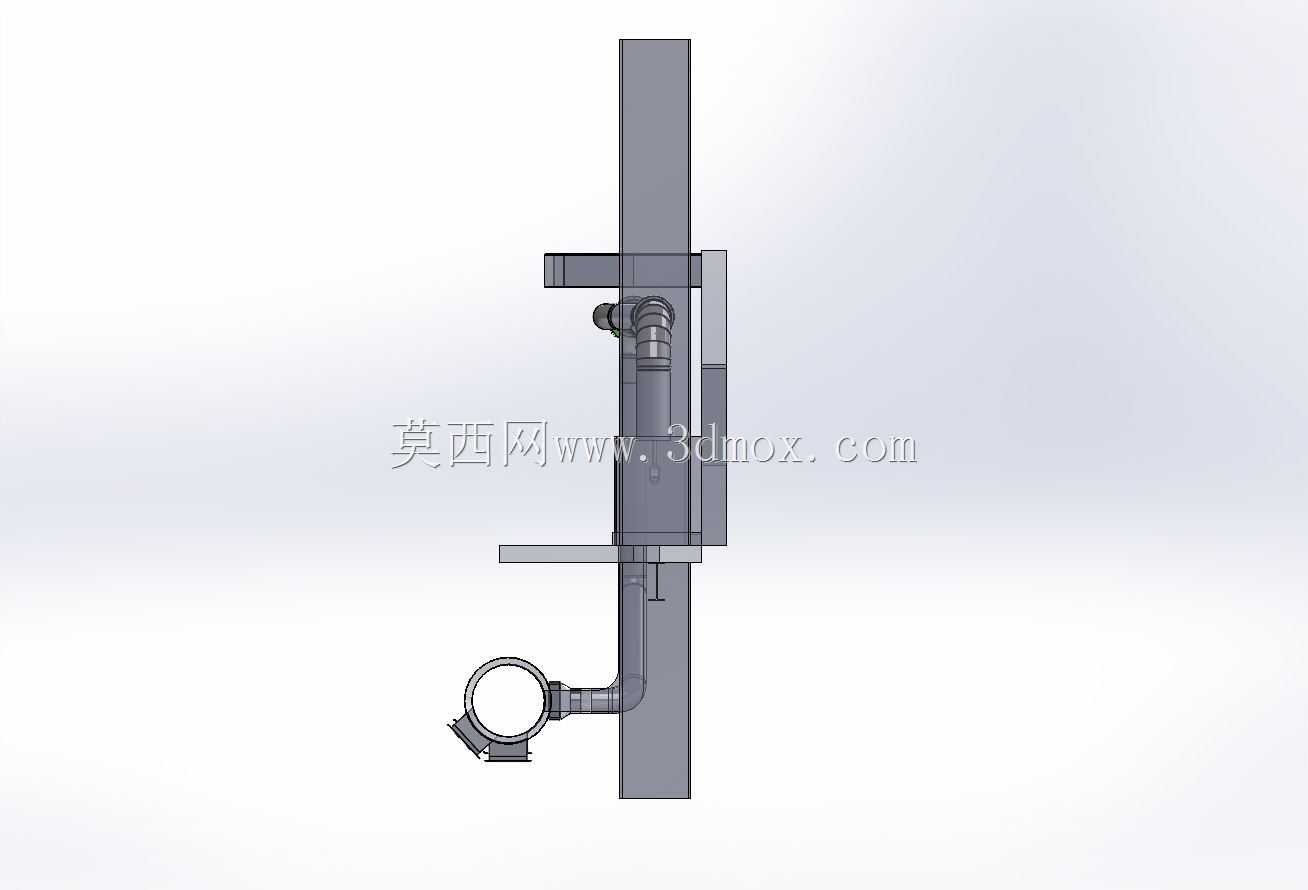

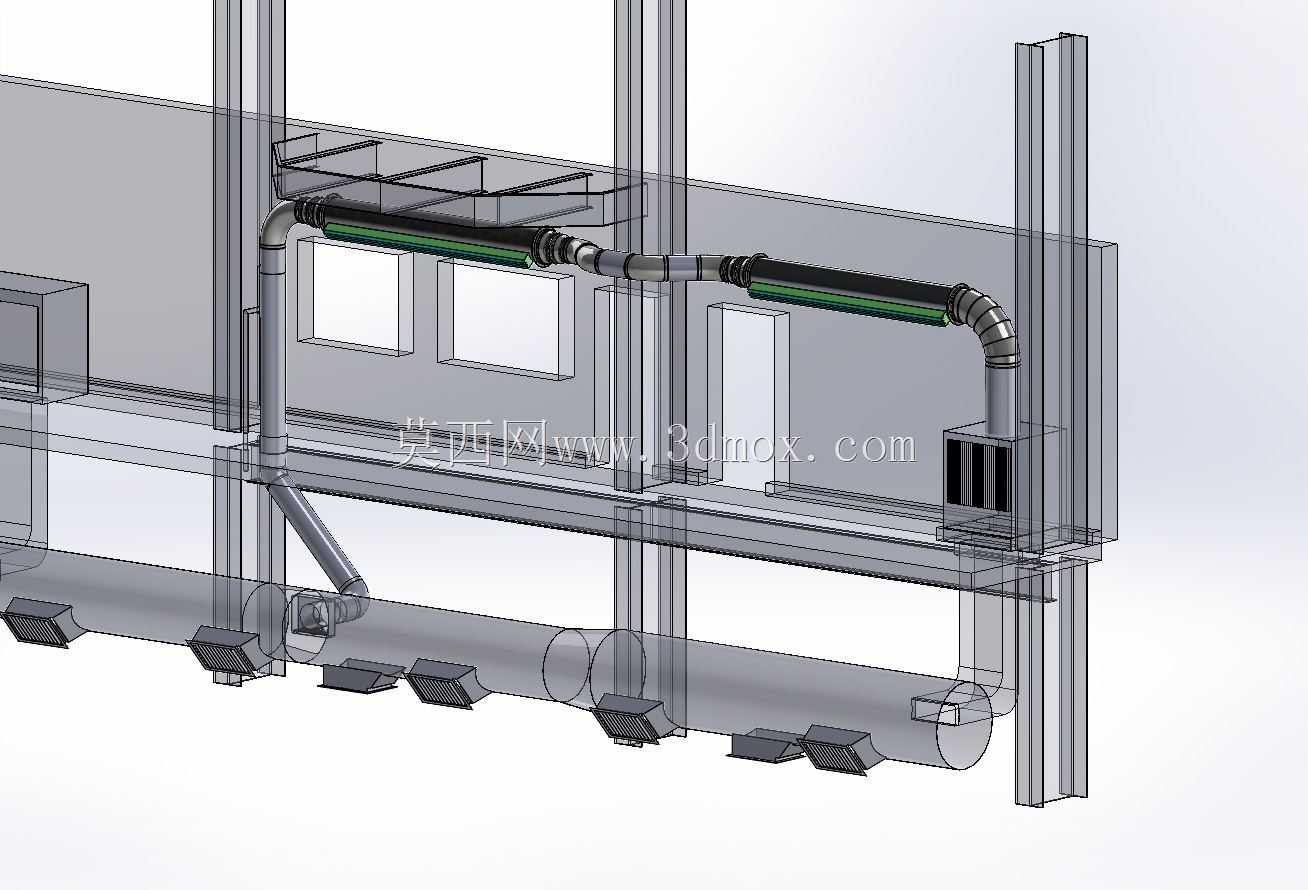

  安装边界方面,整体管路沿楼层纵向展开,最高点受梁底和吊顶完成面限制,最低点则要保证手术地板上方人员通行、设备转运和照明设施不受干涉。竖向立柱的位置对应现场结构柱或可承重墙体,横向风管与柱边保持安装间隙,方便法兰螺栓紧固和保温层包覆。下部圆管通过管卡固定在独立支架上,与风管之间留出维护距离,避免不同介质管路贴靠造成振动传递或结露影响。

  建模过程中需要重点核对三类干涉:一是风管弯头与结构柱、梁边的净距,二是风口下方是否被设备或隔断遮挡,三是支架脚座与地板预埋件、检修通道的关系。矩形风管的分段长度还应考虑运输和吊装条件,现场无法整体穿入的区域需拆成若干标准段,法兰连接面布置在支架附近,便于临时承重和对中。

  该结构的价值不只在于呈现管道外形,更在于把改造现场的空间限制、气流路径、支撑方式和检修需求统一到同一套三维布局中。设计人员可据此检查风阀操作空间、风口朝向、管路坡度和支吊架间距,施工人员也能直观看懂各段风管的先后安装顺序,从而减少现场返工。
