蜗轮驱动NEMA17步进电动回转工作台

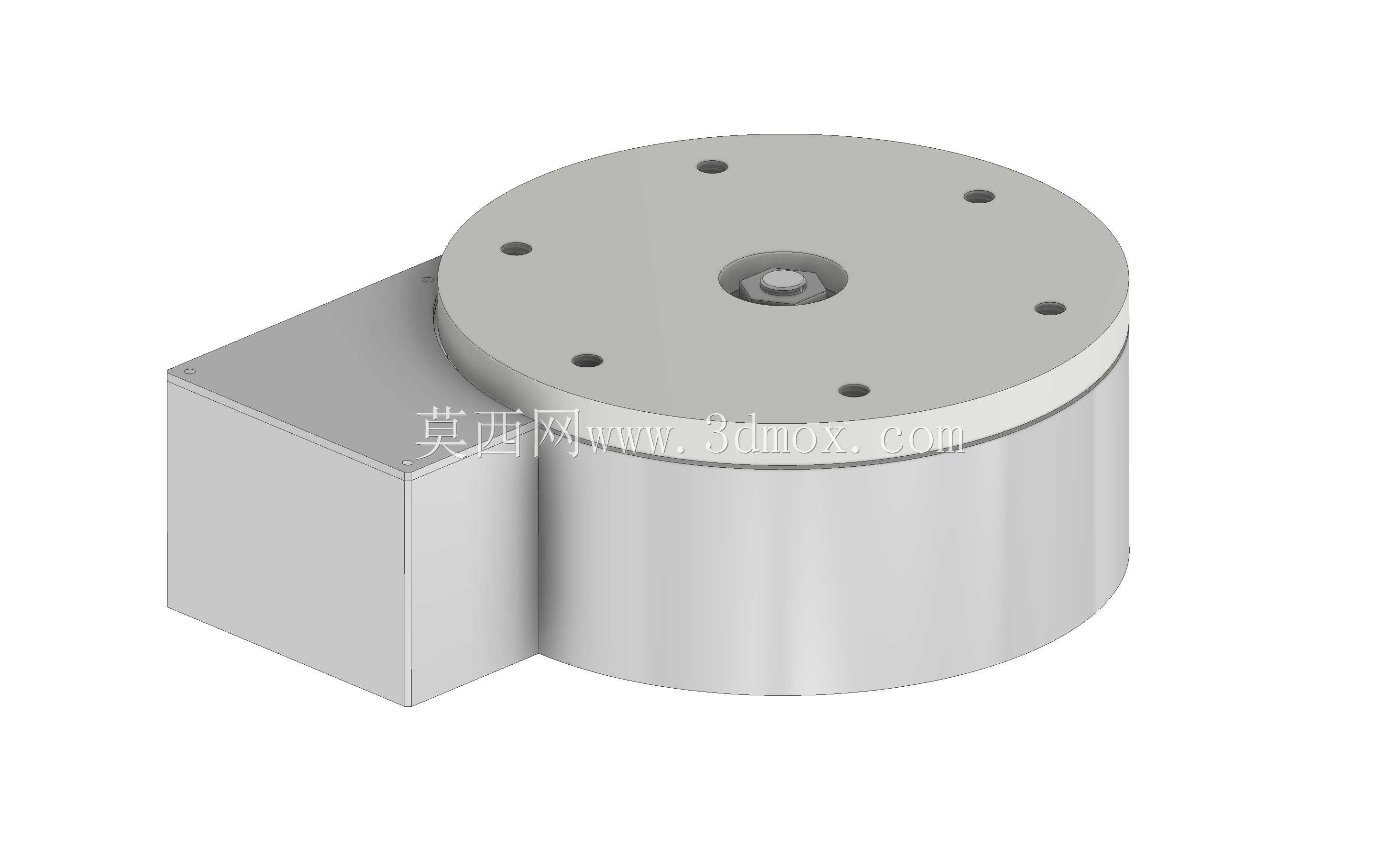

　　这套电动回转工作台面向小型自动化工位、检测工装、轻型装配专机以及桌面式数控分度场景，核心结构采用蜗轮蜗杆减速机构，并以NEMA 17规格步进电机作为动力输入。整体外形由圆柱形回转主体和侧向矩形电机安装箱体组成，回转盘位于设备上部，盘面预留多个沿圆周分布的安装孔，中心位置设置轴端锁紧或定位结构，便于工件夹具、传感器支架、摆臂、料盘或小型工装板直接固定。

　　在实际设备布局中，这类转台常承担角度切换、工位轮换、定向进给和低速承载任务。相比直连电机驱动，蜗轮机构能够在有限空间内获得较大减速比，使步进电机的高速小扭矩输出转换为转盘端的低速大扭矩输出。蜗杆输入与蜗轮输出之间形成交错轴传动，运动传递平稳，反向拖动阻力较大，在断电或保持状态下可提供一定自锁趋势，适合轻载定位、拍照检测工位旋转、点胶工位角度变换、小型零件多面加工辅助分度等场合。

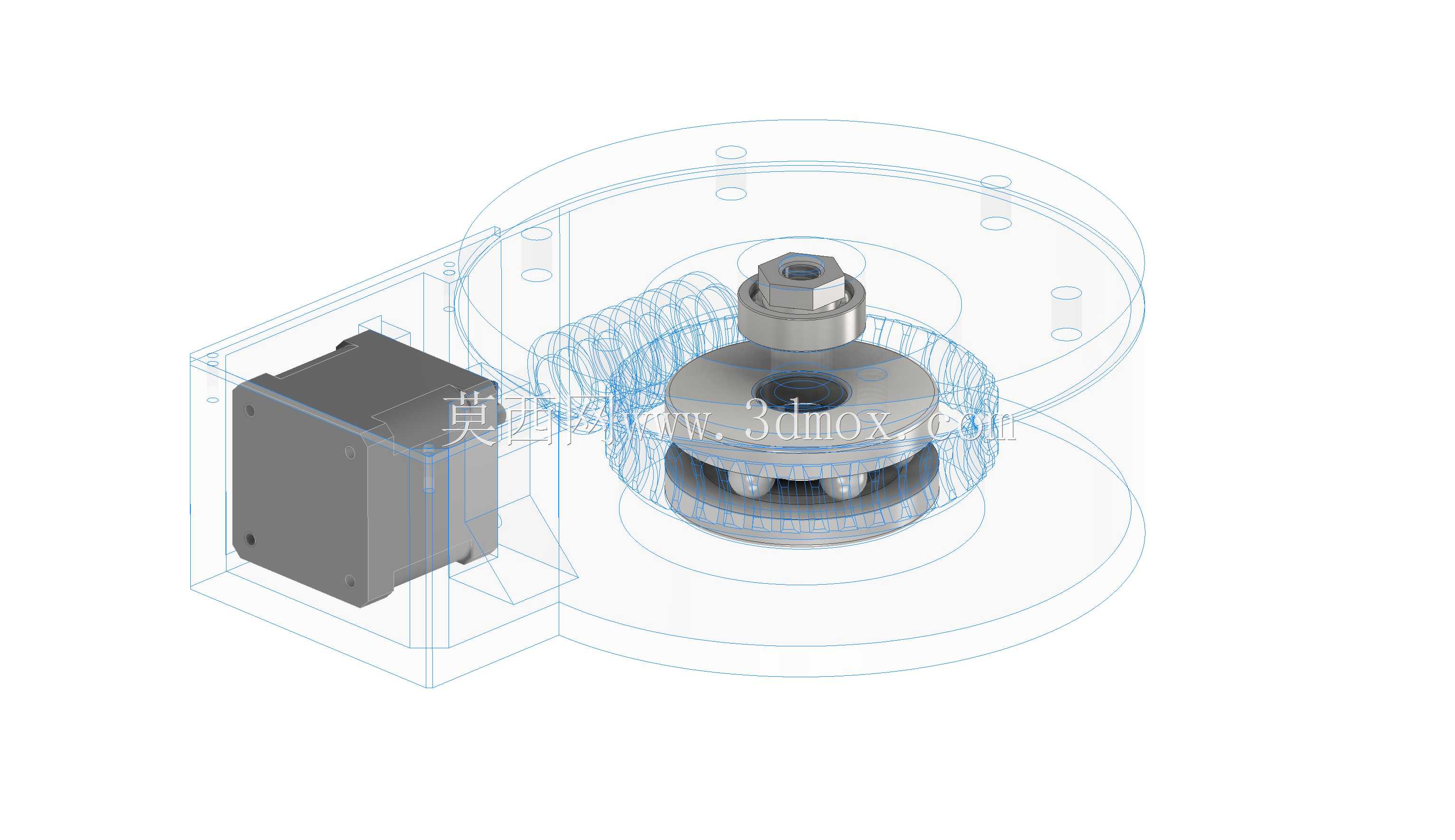

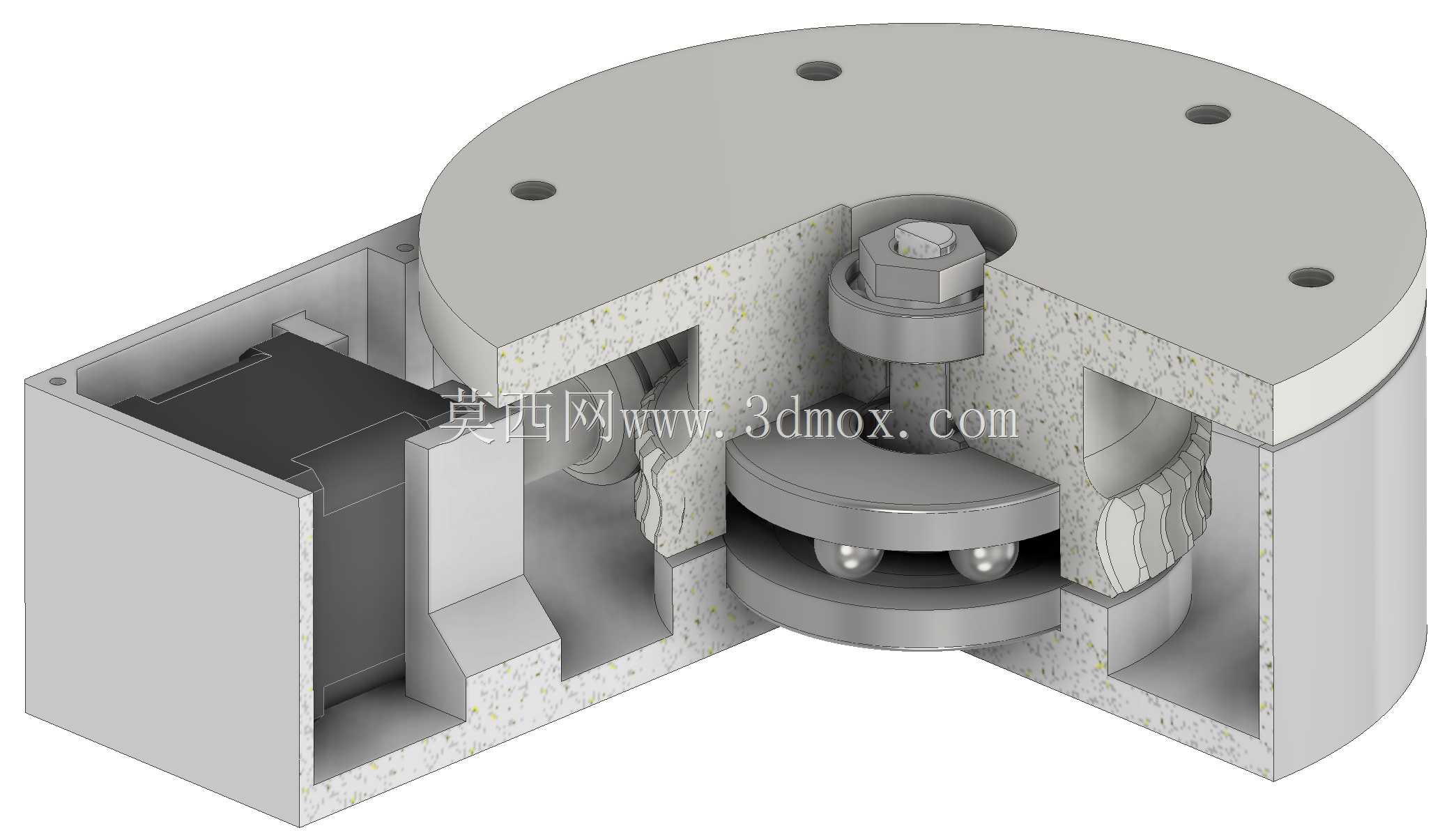

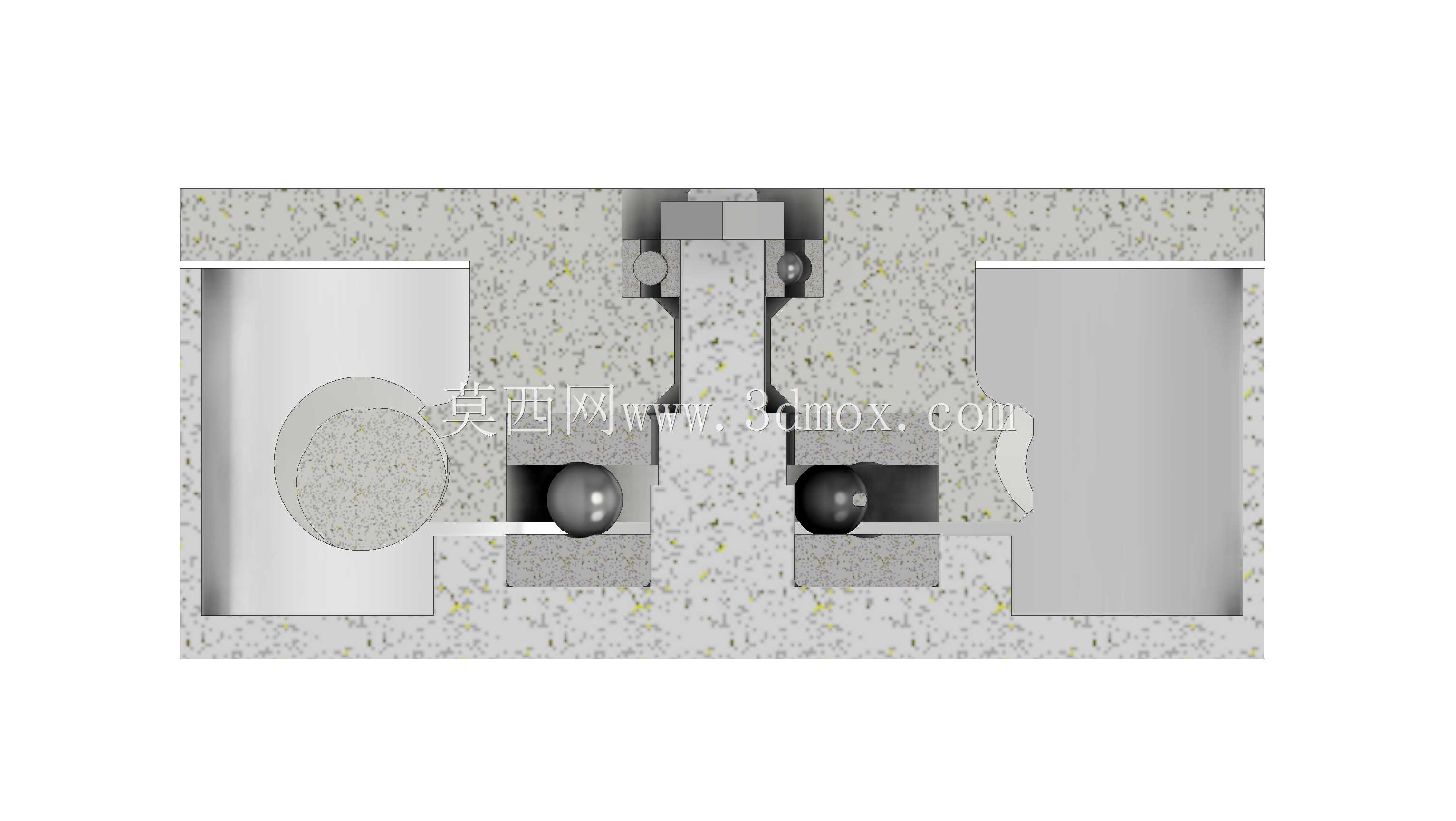

　　结构设计上，圆柱主体内部容纳蜗轮、输出轴、轴承及支承件，外侧圆筒形成主要防护壳体，可减少切屑、粉尘和飞溅液体直接进入传动区域。侧向箱体用于安装NEMA 17电机，并为蜗杆轴系提供支承空间。电机轴线与转盘轴线在空间上垂直布置，使驱动单元不必沿转盘轴向堆叠，有效降低整机高度。对于设备内部空间紧张的专机而言，这种侧向布置方式更利于安排走线、拖链和周边执行机构，也方便在转台下方预留安装基准面。

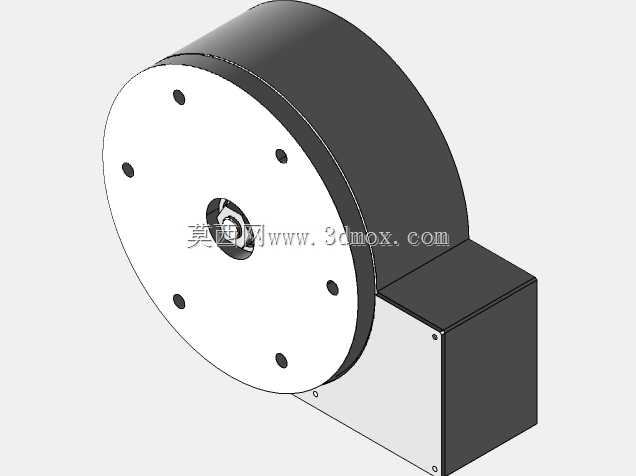

　　上部转盘采用圆盘形式，盘面孔位围绕中心均布，适合通过螺钉连接标准夹具。工程选型时需要重点核对盘面孔径、孔位分布圆直径、中心轴端结构以及转盘顶面距安装底面的高度。若用于承载工件，应结合重心高度、偏心距离、加减速节拍和定位精度校核输出扭矩，不能仅按静止载荷判断。蜗轮蜗杆传动虽然具备减速和自锁优势，但长期高频往复摆动时应关注啮合间隙、润滑状态和磨损对重复定位精度的影响。

　　安装边界方面，圆筒主体可通过底部法兰面或外周支座固定在机架台面上，侧向电机箱需要预留电机长度、联轴器检修空间以及接线弯曲半径。转盘上方安装夹具时，紧固件不应伸入内部运动区域；工件外缘旋转扫掠范围内也应与机架、防护门、视觉相机和管线保持安全间隙。若转台用于立式工位，建议在底部设置定位销孔，以保证转台轴线与主机坐标方向一致；若用于卧式或悬臂工况，则需额外校核轴承承载和连接刚性。

　　从建模角度看，该模型清晰表达了外部装配关系：圆盘输出端、圆筒壳体、侧向电机箱、电机安装面、盘面螺纹孔和中心轴端均有明确几何特征。结构设计人员可在此基础上补充内部蜗轮蜗杆参数、轴承选型、密封件、润滑腔和限位传感器位置；电气设计人员可根据NEMA 17电机尺寸安排驱动器脉冲控制、原点信号和接近开关；工装设计人员则可直接依据盘面孔位规划夹具连接方案。整体结构紧凑，适用于对体积敏感、负载较轻、需要角度分度和连续低速回转的自动化设备。
