DESTACO355型水平压紧式快速夹钳

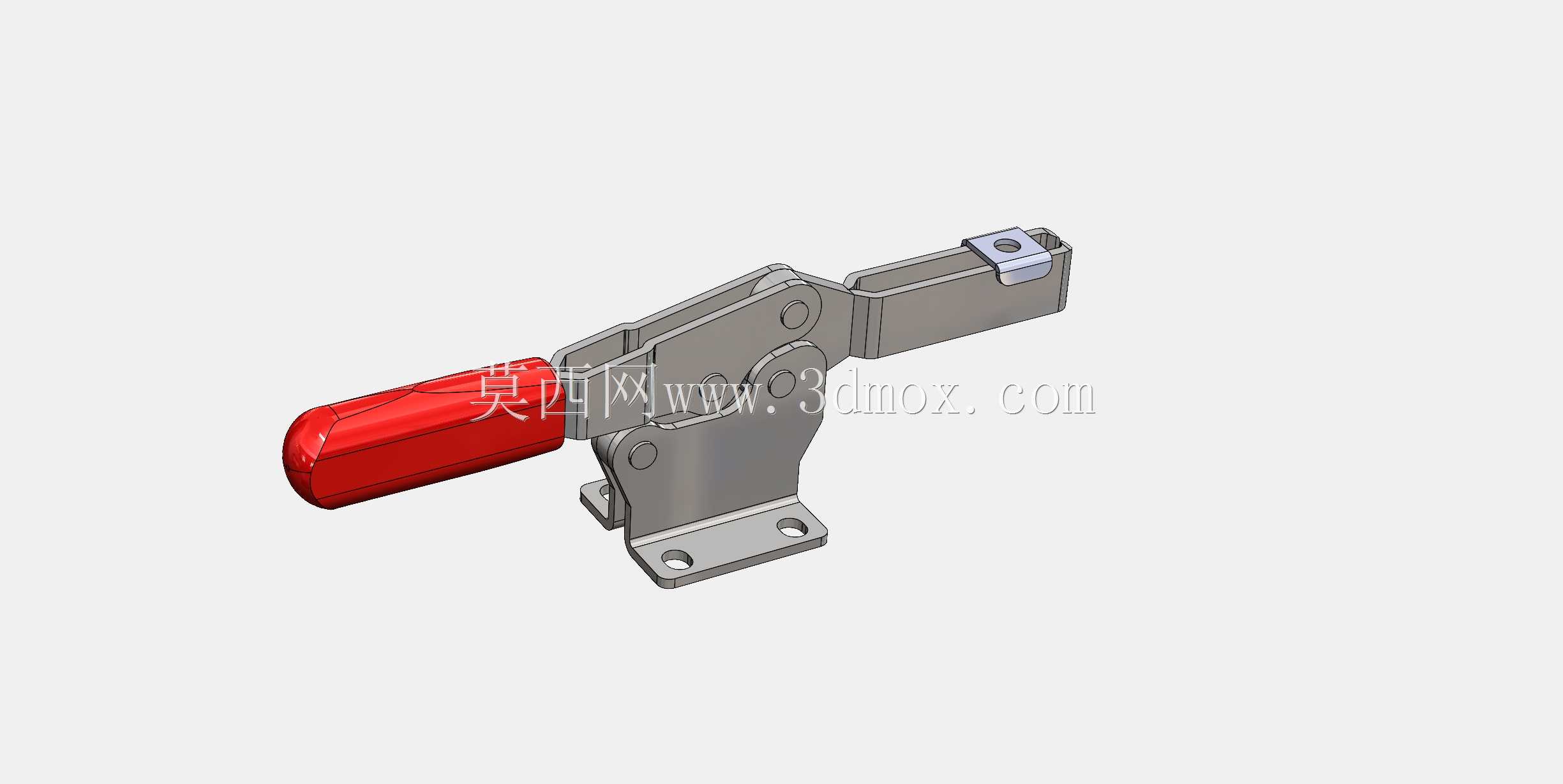

　　在焊接工装、机加工装夹、装配流水线以及检测工位里，手动快速夹钳一直是使用频率极高的压紧元件。这套DESTACO355系列水平式肘节夹钳，针对的就是需要频繁开合、快速取放工件的作业场景：工人扳动红色手柄即可在极短行程内完成压头下压锁止，反向扳动手柄则立刻松开，相比螺栓压板、螺旋夹紧器，单件装夹耗时能压缩到一秒以内，在批量小件焊接、钣金定位、塑胶件装配、木工胶合固定等工位上能显著减少辅助工时。

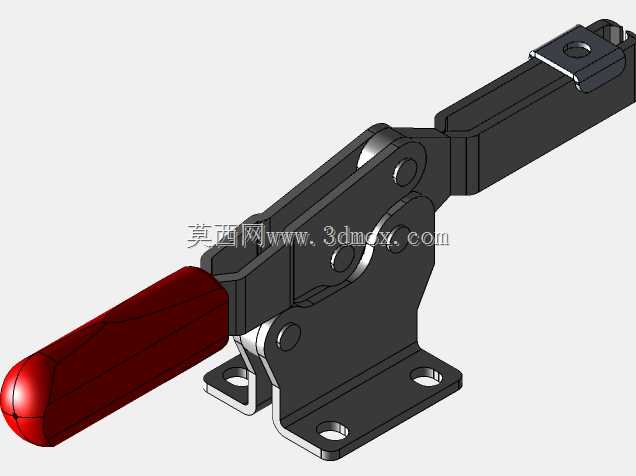

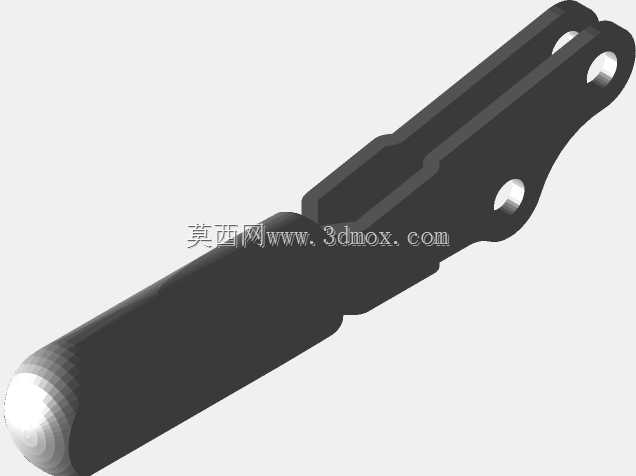

　　从机构原理来看，该夹钳采用经典的肘节过死点锁止结构。手柄、连杆、压臂与底座之间通过多组销轴铰接，当手柄向下扳至贴合工位的极限位置时，连杆传动链越过机械死点，此时即便工件受到振动、切削力反向作用或者焊接热变形产生撑开力，压臂也不会自行松脱，锁止状态依靠机构几何关系维持，不需要持续施加外力。手柄外层包覆红色工程塑胶套，一方面在长时间高频操作时缓冲手部压强，避免金属手柄磨手，另一方面醒目的红色在工装台面上辨识度很高，操作人员一眼就能确认夹钳的操作位置，减少误触。

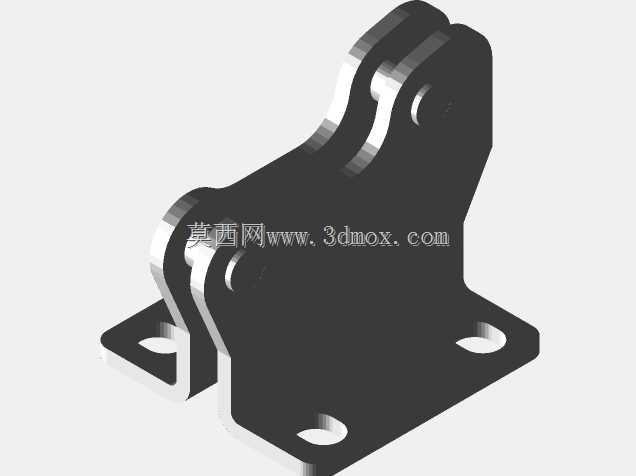

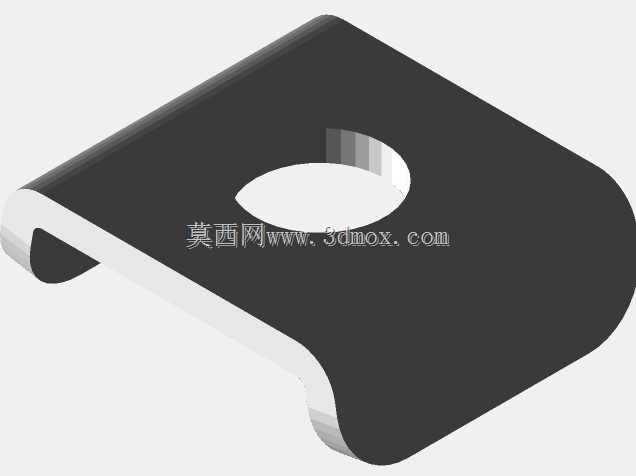

　　底座部分采用带两个沉头安装孔的立式折弯支座结构，安装时可以直接通过内六角螺栓将夹钳固定在工装基板、焊接平台或者专用夹具座面上，两个安装孔的孔距经过标准化设计，适配行业内同规格355系列夹钳的安装开孔尺寸，老工装更换备件时不需要重新加工基板孔位，直接替换即可。底座的铰接支座处做了加厚处理，因为夹钳在压紧时销轴孔会承受反复的交变剪切载荷，加厚支座可以避免长期使用后支座出现张开变形，延长夹钳的服役寿命。

　　压臂部分为水平延伸的长臂结构，末端搭载可调式压紧螺杆，螺杆端部带压头，通过旋转螺杆可以调整压头的下压高度，适配不同厚度的工件：当待压紧工件厚度偏大时，将螺杆向上旋出预留更多下压空间；工件偏薄时向下旋入，保证手柄扳至死点位置时压头刚好贴紧工件表面，不会出现压空或者过压压伤工件的情况。压头端面一般做平整处理，部分工况下可以更换橡胶压头，避免在钣金、铝材或者已加工表面留下压痕。

　　在布局工装时，需要先明确夹钳的安装边界：底座安装面要贴合工装基板，预留出手柄上下扳动的完整摆动空间，手柄向下压合后红色握柄会处于低位，周边不能布置其他高出基板的定位块、气缸或者管路，避免扳动手柄时发生干涉；压臂伸出方向要正对工件的压紧面，压紧点尽量选择工件刚性较好的部位，不要压在薄壁悬空区域，防止工件被压变形。如果是焊接工位使用，夹钳整体金属构件多采用碳钢材质，表面做发黑或者镀锌处理，能够抵御焊接飞溅的少量灼烧，日常清理焊渣时也不容易锈蚀；如果是机加工工位使用，切屑会落在连杆铰接缝隙处，定期在销轴位置加注少量润滑油即可保证动作顺畅。

　　建模过程中需要重点还原几处配合关系：各个铰接销轴与连杆孔之间属于间隙配合，要保留合理的铰接间隙，不能把所有连杆做成刚性一体，否则无法模拟夹钳的开合动作；手柄塑胶套与内部金属手柄骨架采用包覆关系，外观上红色握柄的曲面过渡要圆润，符合人机握持的弧度；底座的两个安装沉孔要做出完整的沉头台阶，方便装配时螺栓头沉入平面以下，不会凸出来影响夹钳底座贴平安装面；末端压紧螺杆要做出螺纹段特征，还原可调行程的结构特点。这类标准夹具元件在工装设计时通常直接调用入库，不需要每次重新设计，准确还原其外形尺寸、安装孔位、压臂行程和手柄摆动包络，就能在工装三维布局时直接完成干涉检查，提前规避现场装配时出现的空间冲突问题。
